Первый вертикальный подъём летательного аппарата с человеком на борту при помощи винтов состоялся 29 сентября 1907 г. во Франции. Вертолёт, созданный братьями Л. и Ж. Брегге и профессором Ш. Рише, поднимался вертикально четырьмя винтами на высоту 1.5 м. Первый вертолёт, способный двигаться поступательно, был построен В. Корню (Франция) в ноябре 1907 г. В 1912 г. русский изобретатель Б. Н. Юрьев впервые создал вертолёт с одним несущим винтом; он же изобрёл автомат перекоса – устройство, автоматически изменяющее углы установки лопастей несущего винта для поддержания заданного направления и режима полёта вертолёта. Автомат перекоса Юрьева стал основным органом управления вертолётом. В 20—30-х гг. 20 в. в России построено несколько работоспособных вертолётов, в т. ч. вертолёты серии ЦАГИ (1-ЭА, 3-ЭА, 5-ЭА, 11-ЭА). Вертолёты создавались также в США и Германии. Серийный выпуск вертолётов впервые организован в 1942 г. американской фирмой «Сикорский аэро энджиниринг» (R-4), в России – в 1952 г. (Ми-4). Наиболее известны в России вертолёты, созданные конструкторскими бюро М. Л. Миля (Ми-12, Ми-26, Ми-34 и др.) и Н. И. Камова (Ка-15, Ка-18, Ка-25 и др.). За рубежом вертолёты выпускают фирмы «Сикорский», «Каман» (США), «Агуста» (Италия), «Уэстленд» (Великобритания), «Аэроспасьяль» (Франция) и др.

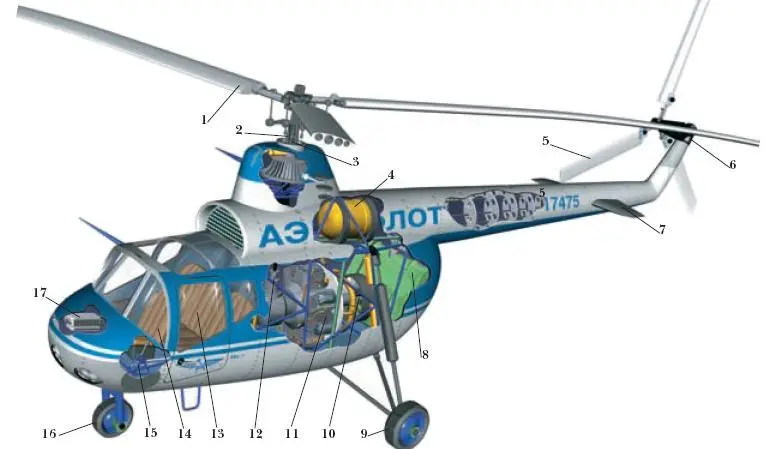

Схема устройства вертолёта Ми-1:

1 – несущий винт; 2 – автомат перекоса; 3 – ось несущего винта; 4 – бачок для противообледенительной жидкости; 5 – рулевой винт; 6 – редуктор; 7 – стабилизаторы; 8 – бак для горючего; 9 – основное колесо; 10 – вентилятор; 11 – двигатель; 12 – главный вал; 13 – места пассажиров; 14 – место пилота; 15 – рычаг для одновременного регулирования газа и установки лопастей; 16 – носовое колесо; 17 – рация

ВЕРФЬ,предприятие для постройки судов, которое, в отличие от судостроительных заводов, не имеет цехов по изготовлению изделий машиностроения и получает эти изделия в виде поставок с других предприятий. По характеру выполняемых работ верфи подразделяют на судостроительные и судосборочные. Судостроительные верфи выполняют полный цикл работ по постройке судна. Судосборочные верфи, в отличие от судостроительных, осуществляют только сборку судов, получая с других верфей или заводов готовые к сборке насыщенные блоки корпуса и агрегаты механизмов и энергетических установок. Основными цехами судостроительной верфи, строящей суда из стали, являются: корпусообрабатывающий цех, изготавливающий детали корпуса судна (в этот цех включается также склад стали, участок первичной обработки металла и плаз – специальное помещение, где на полу вычерчивают обводы судна и отдельные детали); сборочно-сварочный цех, в котором собирают и сваривают из деталей узлы, секции и блоки корпуса; стапельный цех, где формируется корпус судна и осуществляется его спуск на воду; механомонтажный цех, выполняющий монтаж главных двигателей, механизмов машинного отделения и гребных валов; слесарно-корпусной цех, изготавливающий и монтирующий вентиляцию, мелкие устройства, кожухи; деревообрабатывающий цех, изготавливающий и монтирующий обшивку помещений, мебель и т. п.; малярно-заготовительный цех, выполняющий работы по изготовлению и монтажу изоляции и защитных покрытий; такелажно-корпусной цех, изготавливающий такелаж, тенты и т. п.; цех гальванопокрытия, обеспечивающий цинкование, хромирование, никелирование, омеднение, кадмирование труб, крепежа и других изделий; достроечный цех, выполняющий работы по достройке судов на плаву с их испытаниями и сдачей. Судно – наиболее сложное инженерное сооружение, и для его постройки верфи оснащают уникальным оборудованием и применяют наиболее современные высокопроизводительные технологии.

При постройке судна на верфи выделяются три этапа: предстапельный, стапельный и достроечный. На предстапельном этапе после изготовления деталей проводится поточно-позиционная сборка плоских и полуобъёмных секций корпуса, сборка объёмных блоков, укрупнение массы секций и блоков, их насыщение трубопроводами, механизмами, изоляцией и окраска. В отдельные агрегаты собираются механизмы машинного отделения для последующего монтажа на стапеле. На стапельном этапе производится формирование судна из отдельных сборочных блоков, обстройка корпуса, проводятся механические испытания, окраска; этап заканчивается спуском остова судна на воду. На достроечном этапе завершаются работы по достройке судна, его испытания и сдача в эксплуатацию. Стапельный этап в зависимости от размеров судна может выполняться на наклонном стапеле с продольным спуском, горизонтальном стапеле с поперечным механизированным спуском по наклонным путям (на слипе), на горизонтальном стапеле в сухом доке (со всплытием построенного судна). Помещение, в котором производится стапельная сборка, называется эллингом. В цехах постройки блоков и в эллингах ширина пролётов достигает 60—120 м при высоте 60 м. Крановое оборудование может иметь грузоподъёмность более 1000 т. Сухие доки имеют размеры в плане до 950 5 92 м, в них могут строиться суда дедвейтом до 1 000 000 т.

Верфь

ВЕСЫ́ БЫТОВЫ́Е, предназначены преимущественно для домашнего пользования – взвешивать пищевые продукты, дозировать удобрения, измерять вес собственного тела и т. п. Весы бывают ручные, настольные, настенные и напольные. Наиболее распространены пружинные и рычажные бытовые весы. Они просты в пользовании, занимают мало места (особенно ручные) и при взвешивании обеспечивают достаточно точные показания. Главная деталь пружинных бытовых весов – спиральная или цилиндрическая пружина. Их действие основано на уравновешивании веса предмета силой сжатой или растянутой пружины. Показания весов отсчитывают по шкале, вдоль которой перемещается соединённый с пружиной указатель (стрелка). Взвешивание на рычажных весах основано на законе равновесия рычага; сила тяжести взвешиваемого тела, действующая на одно плечо рычага, уравновешивается силой тяжести гирь, приложенной к другому плечу. Наибольшую точность обеспечивают равноплечные рычажные весы, в момент достижения равновесия рычаг принимает строго горизонтальное положение. К таким весам относятся, в частности, аптекарские весы. Существуют также электронные весы с цифровым отсчётом на специальном табло, имеющие наибольшую точность взвешивания. Так, напольные электронные весы взвешивают вес тела до 120 кг с точностью 100–200 г.
