Для идентификации волны или компонента используют: 1) амплитудно-временные характеристики: полярность (позитивное или негативное отклонение, обозначаются Р и N соответственно), длительность, латентный период начала отклонения или его пика по отношению к моменту появления события (полярность и латентный период колебания обозначают, например, Р100, N200) или его порядковый номер (например, Р1, N1, P2…, P3 и т.д.), амплитуду от «нулевой линии» (baseline) или «от пика до пика» (peak-to-peak amplitude); 2) распределение амплитуд по скальпу (topography); 3) связь с событием, с его характеристиками; 4) связь с задачей (task dependence).

Волны ССП, идентифицированные как принадлежащие к одному и тому же классу, могут существенно различаться по амплитуде и временным характеристикам, например, колебание Р300 может развиваться с латентным периодом от 250 до 1500 мс. Именно поэтому при сопоставлении формы волн применяют как сравнение мгновенных значений амплитуд волн, так и статистики пиковых значений амплитуд и латентных периодов.

В последние десятилетия разработаны методы регистрации активности мозга, обладающие значительными исследовательскими возможностями (см. также гл. 2). Однако и при разработке новых методов исследований активности мозга, и при верификации результатов, получаемых при помощи этих методов, электрическая активность мозга широко используется как референтный способ анализа. «Привилегированное» положение метода ССП объясняется простотой регистрации, не требующей хирургического вмешательства (неинвазивностью), возможностью наблюдать активность многих областей мозга в динамике, в течение длительных интервалов времени, при выполнении сложных задач, у здоровых испытуемых любого возраста, у пациентов и у животных. Ограничения и преимущества ССП как исследовательского инструмента можно видеть при его сопоставлении с другими методами (включая и методы, основанные на регистрации ЭЭГ). Особенности метода ССП важно учитывать при его совместном использовании с другими современными методами исследования активности мозга [Gevins et al., 1995]. Сопоставимость результатов, получаемых различными методами, включая ССП, обеспечивается тем, что все они являются дополнительными описаниями метаболизма мозговой ткани (см. [Event-Related, 1991]).

Одним из наиболее значительных результатов, которые получены при изучении ССП, является описание различных потенциалов, связанных по времени с определёнными событиями и имеющих специфические амплитудно-временные характеристики, конфигурацию и топографию.

Зрительные вызванные потенциалы (ЗВП, visual evoked potentials - VEP) [Шагас, 1975; Рутман, 1979; Максимова, 1982; Rockstroh et al., 1982] регистрируются в ситуации предъявления зрительной стимуляции – вспышек или каких-либо структурированных изображений (геометрических или предметных). В последовательности колебаний ЗВП, зарегистрированных со скальпа, выделяют волны (см. параграф 2.6) Р40, N70, Р100-130, а также комплекс волн N240-420 (рис. 16.1 А). Волны с ЛП до 80 мс более выражены во фронтальных отведениях, что связывают с вкладом в ЗВП потенциала электроретинограммы (см. гл. 2). Начиная с 70 мс волны максимально представлены в постцентральных отведениях ( Т5 , Т6 О1, О2 , О z).

Слуховые вызванные потенциалы (СВП, auditory evoked potentials – АЕР) [Шагас, 1975; Рутман, 1979; Rockstroh et al., 1982; Hughes, 1985] регистрируются в ситуации предъявления слуховой стимуляции (тонов различной частоты, интенсивности и длительности). Комплекс из восьми волн, развивающийся в интервале до 15 мс после стимула, амплитудой 0,1–0,5 мВ, максимально выраженный в вертексе (С z), называют слуховым потенциалом ствола мозга(brain stem auditory evoked potentials – BAEP). Предполагают, что эти волны отражают вызванную активность в структурах слухового анализатора – от слухового нерва до медиального коленчатого тела. Среднелатентные ( N0, Р0, Na, , Р a, Nb) и длиннолатентные колебания Р50-80 (Р1), N80-120 ( N1 ), Р160-200 (Р2), N200-250 ( N2 ), имеют максимальную амплитуду в центральных и фронтальных отведениях, хотя наиболее позднее из них – Р300 (Р3.), преимущественно выражено в постцентральных отведениях (рис. 16.2 А).

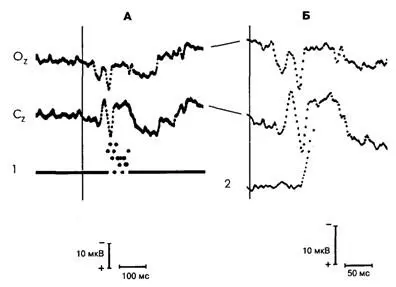

Рис. 16.1.ЗВП, усреднённые от момента предъявления вспышки света высокой интенсивности (0.26 Дж), N = 30

Испытуемые должны были как можно быстрее нажимать на кнопку при предъявлении вспышки света. А – С z, Oz (отведения ЭЭГ); 1 – распределение ЛП начало активации mm. thenar; Б – соотношение компонентов ЗВП с накопленной ЭМГ-активностью (2). Момент предъявления вспышки отмечен вертикальной линией.

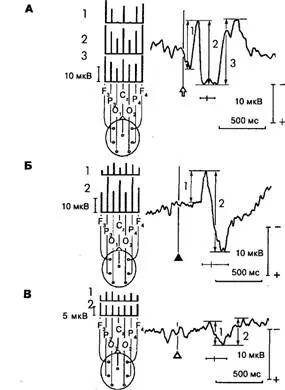

Рис. 16.2.Потенциалы, усреднённые от предъявляемых сигналов

ССП зарегистрированы в ситуации обнаружения светового порогового сигнала. Серию вспышек нарастающей интенсивности (от 10–5 до 10–2 нт) предъявляли после предупреждающего сигнала. Испытуемый должен был нажимать кнопку после первой из обнаруженных вспышек. Регистрировали семь отведений ЭЭГ, ЭОГ, ЭМГ и механограмму нажатия кнопки.

На каждом фрагменте рисунка представлены: усредненый потенциал (для одного испытуемого), основные компоненты обозначены арабскими цифрами (справа); распределение средних значений амплитуд соответствующих компонентов потенциала по разным отведениям (для группы испытуемых) (слева).

А – СВП, усреднённый от звукового тона (60 дБ, указан стрелкой), отведение Р 3 N = 30. Под потенциалом отмечен интервал наиболее вероятного появления (95% событий) микронажатий и саккадических движений глаз; Б– ЗВП, усреднённый от момента обнаруженной вспышки света (чёрный треугольник), отведение О 2 N =116. Под потенциалом отмечен интервал наиболее вероятного начала нажатия на кнопку (95% событий); В – ЗВП, усреднённый от необнаруженных вспышек света (белый треугольник), отведение О 1 , N= 101. Внизу отмечен интервал наиболее вероятного появления (95% событий) микронажатий и саккадических движений глаз

Соматосенсорные вызванные потенциалы (ССВП; somatosensory evoked potentials, SEP) [Шагас, 1975; Рутман, 1979; Rockstroh et al., 1982] регистрируются в ситуации механической или электрической черезкожной стимуляции периферических нервов. Колебания устойчивой конфигурации регистрируются со скальпа, начиная с Р15. Колебания N20, P20, P25 и P45 максимально выражены в контралатеральном нанесённому раздражению полушарии (поля 1 и 3). Развитие колебания ЛП связывают преимущественно с активностью в постцентральной извилине. Колебания с ЛП более 50 мс представлены слева и справа, комплекс колебаний сложной конфигурации с ЛП более 100 мс (включая Р300) проявляется преимущественно в центральных и париетоокципитальных отведениях [Rockstroh et al., 1982].
