Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 3

2. Томский К. А., Кузьмин В. Н., Троицкий А. С., Галушкин А. А., Ткаченко Т. С . Тест-бумага для мониторинга физической сохранности документов (световой режим) при их экспонировании в музеях и на выставках // Реликвия. 2006. № 2 (13). С. 32–34.

3. Кузьмин В. Н., Томский К. А . Исследования воздействия ультрафиолетового излучения на экспонаты. Новые средства измерения параметров микроклимата // Теория и практика сохранения памятников культуры. СПб., 2003. Вып. 21. С. 70–72.

4. Michalski S., Gignard C . Ultrasonic misting. Part 1. Experiments on aappearance and improvement in bonding // JAIC. 1977. Vol. 36. Р. 109–126.

5. Инструкция по учету и хранению музейных ценностей, находящихся в государственных музеях СССР. М., 1984.

6. Dean D . Museum exhibition: Theory and practice. London, N. Y., 1996.

Технология массовой нейтрализации кислотности бумаги книг и документов CSC BOOK SAVER, используемая в РНБ с 2006 г., является весьма эффективной. В публикациях [1, 2] показаны преимущества вышеупомянутой технологии по сравнению с другими технологиями массовой нейтрализации.

В качестве нейтрализующего агента по методу CSC BOOK SAVER используется алкоголят магния – раствор карбонизированного пропилата магния (СН 3СН 2СН 2О) 2Мg·хСО 2в хладоне (гептафторпропане). Алкоголяты металлов являются крайне неустойчивыми соединениями и легко разрушаются водой и протоносодержащими веществами с образованием алкоголей и гидроксидов или солей металлов. Принципиально процесс нейтрализации может протекать по нижеприведенной схеме:

(С 3Н 7О) 2Мg·хСО 2+ 2Н +– > 2 С 3Н 7ОН + MgСО 3

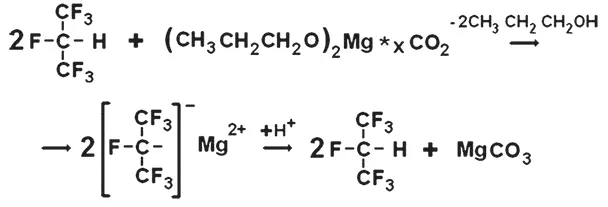

Однако индукционные эффекты в гептафторпропане, направленные к сильно-электроотрицательным атомам фтора, способствуют подвижности атома водорода в положении 2, что позволяет рассматривать хладон как СН-кислоту, поэтому в случае нейтрализации кислотности по технологии CSC BOOK SAVER реакция может идти и по следующему механизму:

Таким образом, в результате нейтрализации кислотности бумаги по данной технологии в качестве побочного продукта всегда образуется пропиловый спирт, с которым контактируют книги.

Как правило, сам процесс нейтрализации (непосредственный контакт обрабатываемых книг с нейтрализующим раствором) длится 10 минут. Но иногда, в результате технических особенностей установки, возникают ситуации, в результате которых контакт обрабатываемых книг с нейтрализующим раствором и образующимся в процессе нейтрализации пропанолом длится более 10 минут (до 20, 40, 60 мин).

Цель данного исследования – изучение влияния нейтрализующего раствора и пропанола на качество нейтрализации и различные свойства образцов бумаги и документов.

Объектом исследования служила тестовая бумага известного композиционного состава (соотношение СФА и древесной массы примерно 1:1) до и после нейтрализации различной продолжительности, а также образцы журнала «Новое время» 1985 г. с цветными иллюстрациями, бумага которых содержит значительное количество древесной массы.

Известно, что для нейтрализации кислотности бумаги использовались различные алкоголяты [2], поэтому представлялось интересным исследовать длительное воздействие на качество нейтрализации бумаги различных спиртов. Для этой цели выбраны спирты: метанол, этанол, пропанол и 1-бутанол. Максимальную кислотность в данном ряду проявляет метанол, минимальную 1-бутанол [3]. Спирты, за исключением метанола, являются более слабыми кислотами, чем вода.

Тестовую бумагу после нейтрализации обрабатывали указанными выше спиртами. Время экспозиции составляло соответственно 10, 30, 60 мин для каждого спирта. Контролем служила бумага без обработки и обработанная спиртами.

После сушки образцов на воздухе определяли рН водной вытяжки и щелочной резерв, прочность на излом при многократных перегибах, прочность на разрыв, коэффициент отражения по стандартным методикам.

Значения рН поверхности бумаги измеряли контактным методом.

Кроме того, на спектрофотометре «El Repho» определяли координаты цвета в системе CIELAB в трехмерном цветовом пространстве с осями a *и b *, указывающими на положение цвета в цветовом пространстве, и L *, указывающей на интенсивность окраски и яркость цвета [5]. На основе значений a *, b *и L *рассчитана величина общего цветового различия ∆Е образцов.

По данным литературы неощутимые изменения характеризуются ∆Е<0.5, заметные – ∆Е> 1. 6, неприемлемые – ∆Е>3.2 2[6].

Статистическую обработку результатов выполняли, используя t-распределение Стьюдента [4].

Данные по влиянию различных видов спиртов в зависимости от времени экспозиции на качество нейтрализации тестовой бумаги приведены в Табл. 1.

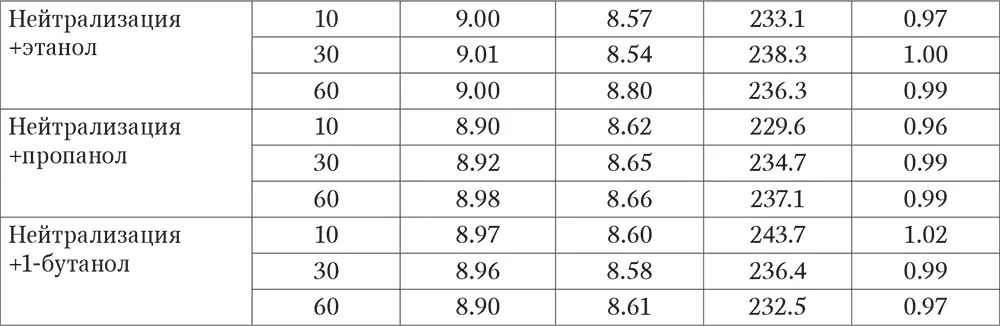

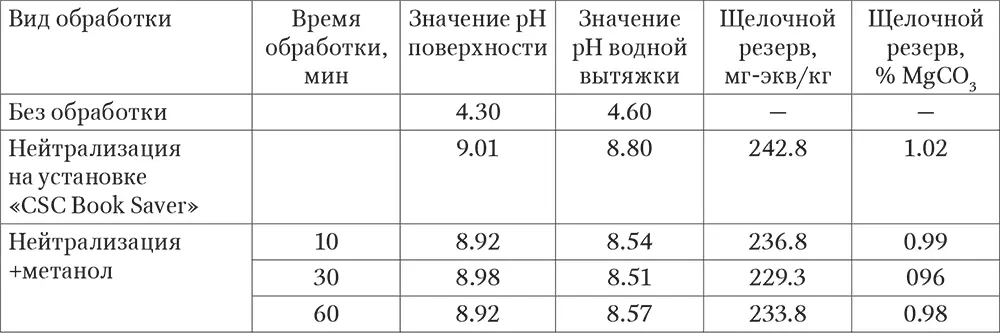

Таблица 1. Влияние различных спиртов в зависимости от времени экспозиции на качество нейтрализации тестовой бумаги

Полученные результаты показали, что обработка нейтрализованных образцов различными спиртами в течение 10, 30 и 60 мин практически не влияет на величину рН и щелочного резерва.

Данные о физико-механических и оптических свойствах образцов тестовой бумаги после нейтрализации и последующей обработки спиртами, а также обработки контрольных образцов сведены в Табл. 2 и 3.

Результаты испытаний прочности на разрыв показывают, что значение показателя после обработок спиртами изменяется в пределах от 2 % до 10 %, т. е. в пределах погрешности метода измерения. Известно, что показатель сопротивления разрыву характеризует прочность связей между волокнами [7]. По данным испытаний можно заключить, что ни обработка спиртами, ни ее продолжительность не влияют на прочность связей между волокнами.

Прочность на излом изменяется от 12 % до 16 %, что также находится в пределах погрешности метода измерения. Следовательно, обработка спиртами не оказывает негативного влияния на прочность и эластичность волокон [7].

Результаты испытаний показали, что длительный контакт нейтрализованной бумаги со спиртами не ухудшает физико-механические свойства нейтрализованной бумаги.

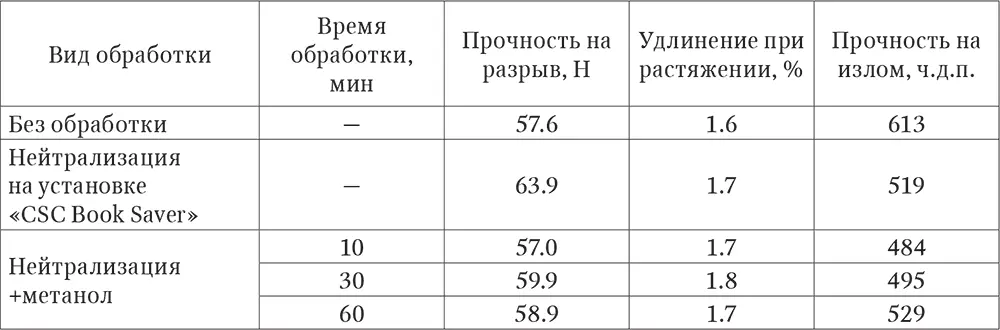

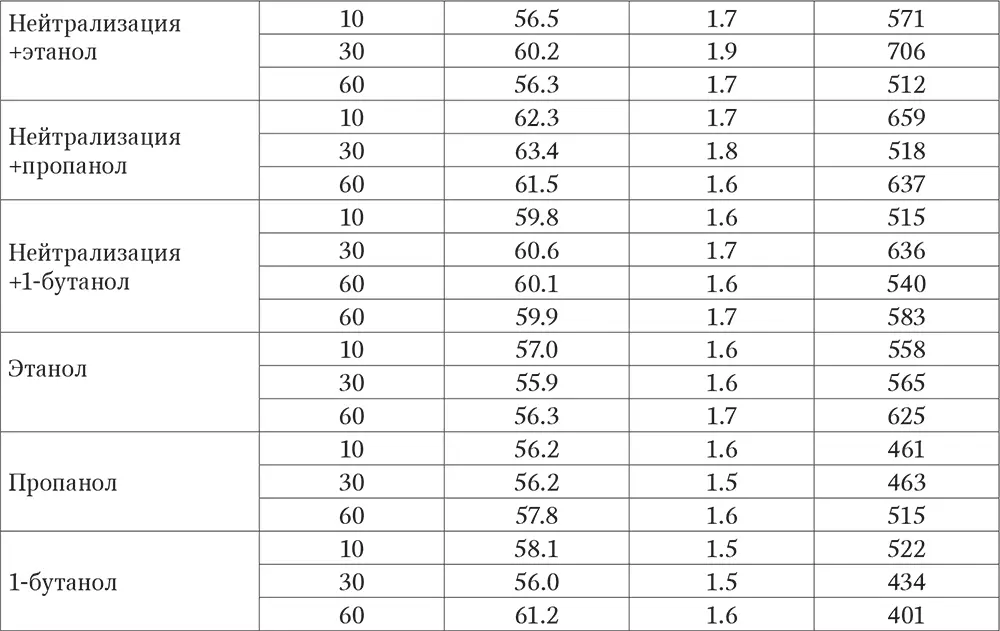

Таблица 2. Изменение физико-механических свойств тестовой бумаги после нейтрализации и последующей обработки спиртами

Обработка только спиртами тестовой бумаги также не вызывает изменения прочностных свойств.
