Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 2

В результате обработки ускоренными электронами несколько увеличивается процентное содержание атомов кислорода.

После ускоренного термического старения (100 оС, 3 суток) содержание атомов кислорода уменьшается.

Для указанных выше четырех образцов бумаги разложение спектра по энергиям связи C1S углерода приведены на рис. 5–8. Из спектров можно заключить, что в результате обработки уменьшается пик 1, соответствующий С-Н, С-С связям, и увеличивается пик 2, соответствующий С-ОН, С-О связям, что происходит вследствие дегидрирования молекулы целлюлозы под действием бомбардировки электронами высокой энергии (см. рис. 5, 6).

После ускоренного старения наблюдается, напротив, увеличение пика 2 и уменьшение пика 1, как у контрольного образца, так и у обработанного вследствие дегидратации целлюлозы (см. рис. 7, 8).

Очевидно, что при обработке ускоренными электронами происходят глубокие изменения в молекуле целлюлозы с разрывом С-Н и С-С связей и, по-видимому, происходит снижение степени полимеризации, как полагают многие авторы. Ослабевают и другие связи, что при длительном старении приводит к деструкции молекулы целлюлозы.

Снижение прочностных характеристик бумаги при обработке ускоренными электронами сокращает сроки хранения документов.

Метод дезинфекции пучком ускоренных электронов может быть рекомендован только для документов временного хранения. Сразу после дезинфекции необходима тщательная полистная очистка документов от остатков плесневых грибов, содержащих живые споры, и хранение документов в условиях, исключающих прорастание спор (ГОСТ 7.50-2002 Консервация документов. Общие требования).

1. Абрамова И. М. Новые разработки в области стерилизации изделий медицинского назначения [Текст] / И.М.Абрамова // Дезинфекционное дело, 1998. – № 3. – С. 25.

2. Загуляева З. А. Дезинфекция библиотечных и архивных материалов токами высокой частоты [Текст] / З.А.Загуляева // Сообщения ВЦНИЛКР. – М., 1960. – Вып. 2. – С. 87–91.

3. Gonzalez M. E., Calvo A. M. Kairiyama E. K. Gamma radiation for preservation of biologicailly damaged paper [Текст] / M. E. Gonzalez, A. M. Calvo, E. K. Kairiyama // Radiation Physics and Chemistry. – V. 63, 2002. – P. 263–265.

4. Phillips G. O., Arthur Jr. J /c/ Effects of high-energy radiation on physical and chemical properties of purifi ed fi brous cellulose [Текст] / G. O. Phillips, Jr. J. Arthur / Eds. T. P., S. H. // Cellulose Chemistry and its Applications. Ellis Horwood Ltd., Chichester. – UK, 1985. P. 290–311.

5. Mayali A. B., Sabharwal S., Deshpande R. S. Development of radiation processes for better environment [Текст] / A. B. Mayali, S. Sabharwal, R. S. Deshpande // Radiation Technology for the Environment. IAEA TEC-DOC 1023. – Vienna, Austria, P. 425–431.

6. Stepanik T. M., Rajagopal S., Ewing D. Electron-processing technology: a promising application for the viscose industry [Текст] T. M. Stepanik, S. Rajagopal, D. Ewing // Radiation Physics and Chemistry. – 1998, V. 52. – P. 505–510.

7. Dziedziela W. M., Rosak I. Some aspects of radiation-Induced Transformations of Cellulose [Текст] / W. M. Dziedziela, I. Rosak // Cellulose Chemistry and Technology. – 1977, V. 11, № 3. – P. 261.

8. Корнеева Г. М., Баскина А. Б. Инициированная деструкция целлюлозы [Текст] / Г.М.Корнеева, А.Б.Баскина. – Фрунзе – Илим, 1985. – С. 45–49.

9. Ребрикова Н. Л. Биология в реставрации [Текст] / Н.Л.Ребрикова. – М.: ГосНИИР. – 1999. – С. 129–138.

10. Башкин Б. С., Спиридонов Н. В. Борьба с биоповреждениями на архивных документах [Текст] / Б. С. Башкин, Н. В. Спиридонов (Методическое пособие). – М.: Главархивсост.

11. Исследование воздействия ускоренных электронов на биоповреждения архивных документов на бумажных и пленочных носителях: Научно-технический отчет 3300/1. – М., 1998.

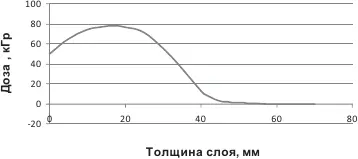

Рис. 1. Доза поглощенной радиации в зависимости от толщины слоя для воды

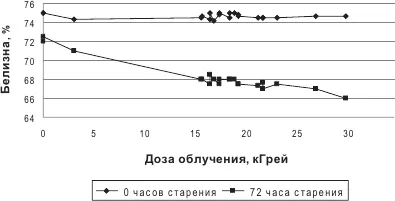

Рис. 2. Изменение белизны в зависимости от дозы облучения в процессе искусственного старения

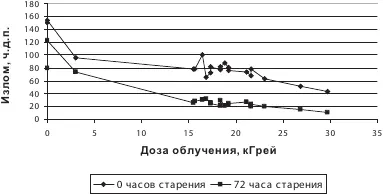

Рис. 3. Изменение сопротивления излому в зависимости от дозы облучения в процессе искусственного старения

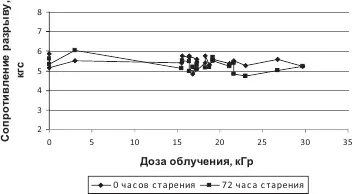

Рис. 4. Изменение показателя сопротивления разрыву в зависимости от дозы облучения в процессе искусственного старения

Погрешность при изломе – 16–17 %; погрешность при разрывном грузе – 3–4 %.

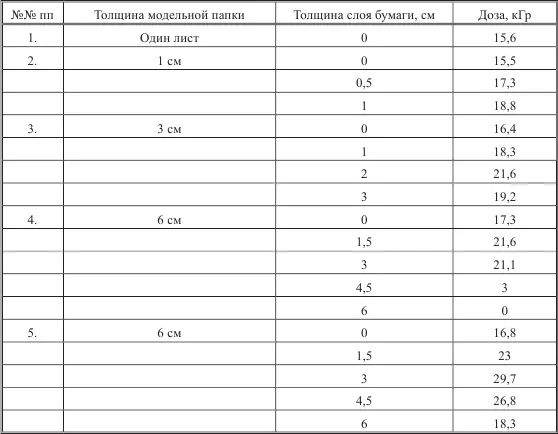

Таблица 1. Доза поглощенной листом бумаги радиации в зависимости от толщины слоя документа

Папка № 5 толщиной 6 см проходила зону облучения дважды, облучаясь с обеих сторон.

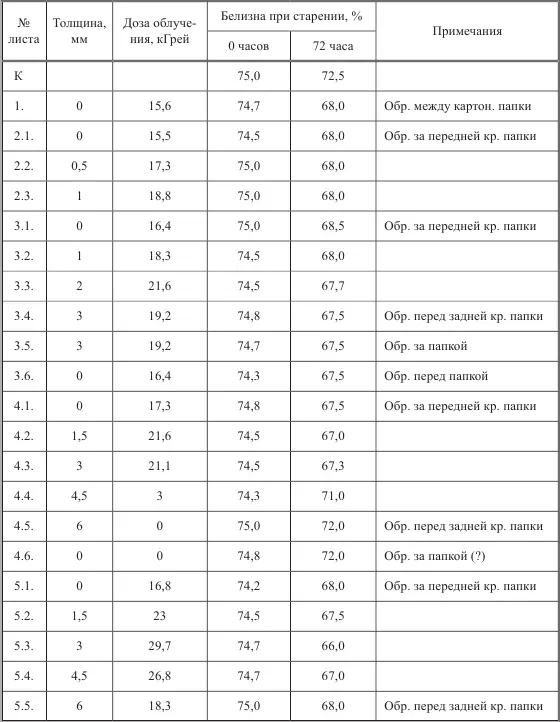

Таблица 2. Изменение белизны бумаги в процессе ускоренного старения в зависимости от дозы облучения

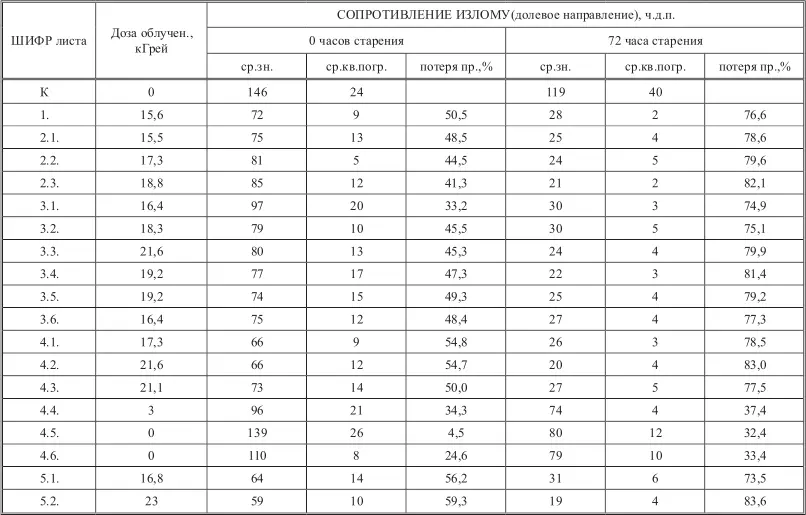

Таблица 3. Потеря прочности бумаги в зависимости от дозы облучения в процессе ускоренного старения по показателю сопротивления излому

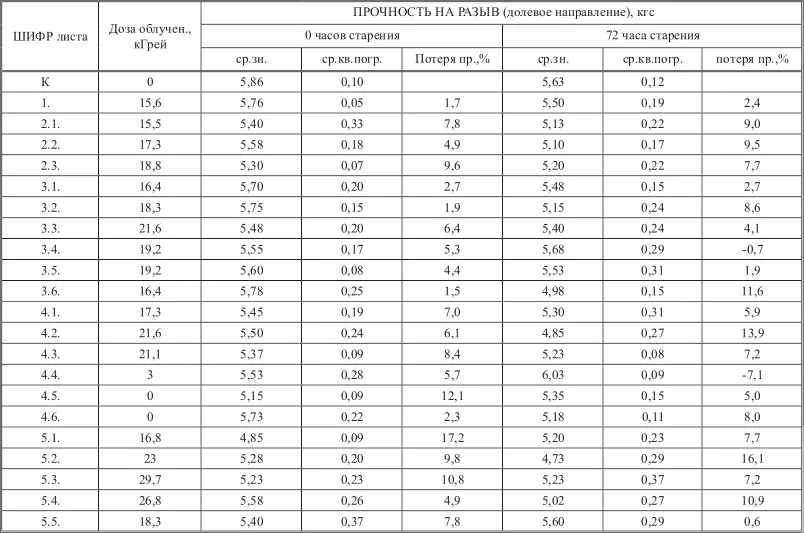

Таблица 4. Потеря прочности бумаги на разрыв в зависимости от дозы облучения в процессе ускоренного старения

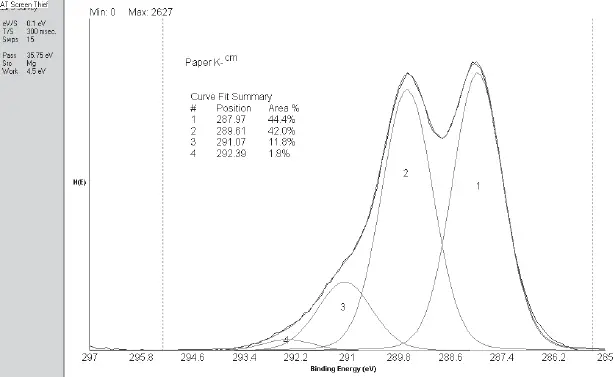

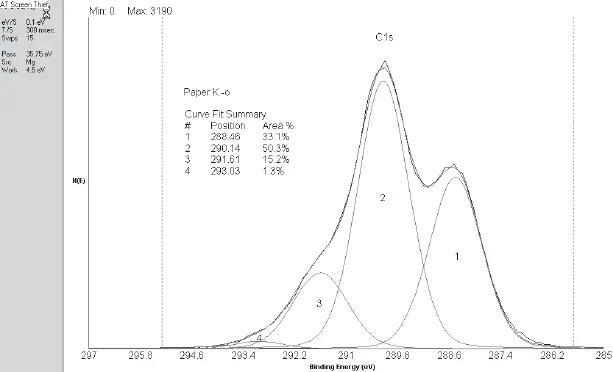

Рис. 5. Рентгено-флюоресцентная спектроскопия. Разложение спектра по энергиям связи C1S углерода. Контрольный образец.

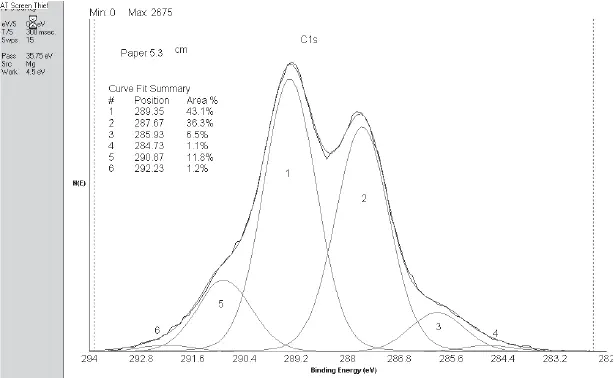

Рис. 6. Рентгено-флюоресцентная спектроскопия. Разложение спектра по энергиям связи C1S углерода. Образец, обработанный ускоренными электронами.

Рис. 7. Рентгено-флюоресцентная спектроскопия. Разложение спектра по энергиям связи C1S углерода. Контрольный состаренный образец.

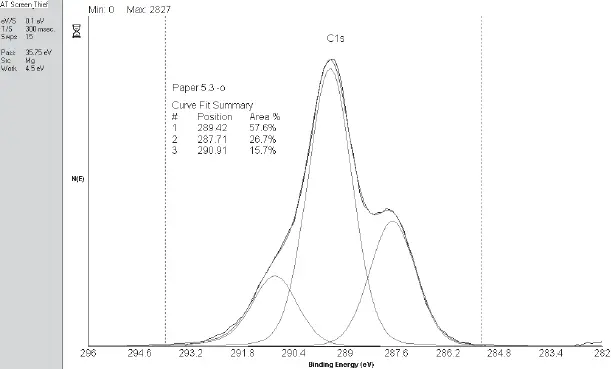

Рис. 8. Рентгено-флюоресцентная спектроскопия. Разложение спектра по энергиям связи C1S углерода. Образец, обработанный ускоренными электронами и состаренный.
