В результате проведенных раскопок собрана коллекция различного оружия и его частей. Все найденные предметы были покрыты толстым слоем ржавчины и имели местные глубокие коррозионные поражения.

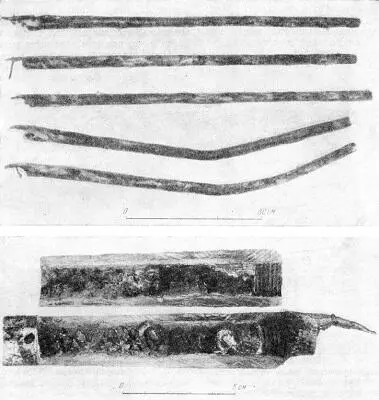

В процессе раскопок найдено 5 карабинных стволов (рис. 32); два из них погнуты. Длина этих стволов — 67–75 см; калибр — около 15 мм; толщина стенок в казенной части — 5 мм, а в дульной — 3 мм. Казенная часть стволов была завинчена железной пробкой в разогретом состоянии (см. рис. 32). Стволы изготовлены из кричного полосового железа посредством кузнечной сварки в стык или внахлестку.

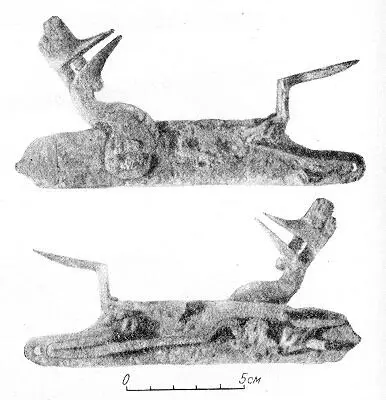

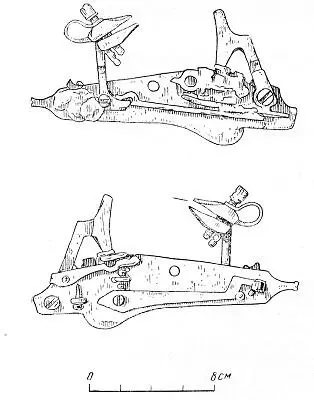

Наряду со стволами обнаружено 11 ударно-кремневых замков. По конструкции их можно подразделить на 2 группы. В первую группу входят 2 замка от пищалей, огниво которых смонтировано отдельно от крышки полки, а боевая пружина находится с внешней стороны (рис. 33). Эти замки относятся к первой половине XVII в., а возможно, даже к концу XVI в. Вероятнее всего, они — местного изготовления. Вторую группу составляют замки, огниво которых представляет одно целое с крышкой полки, а боевая пружина расположена с внутренней стороны (рис. 34). Замочные доски некоторых замков этой группы украшены гравированным растительным орнаментом — «травами». Эти замки относятся, по-видимому, к середине или второй половине XVII в. Возможно, что они изготовлены по западноевропейскому образцу, который имел название «французский батарейный замок» [819].

Все замки железные, сварные; их замочные доски были подвергнуты поверхностной цементации, а огнивные — на глубину 0,8 мм, с последующей закалкой. Пружины замков изготовлены из стали с содержанием углерода до 0,7 %. Русские военные инструкции специально предписывали «огнива к тем замкам… делать с укладом (т. е. из стали), чтобы они были гораздо огнисты, также к тем замкам и пружинам делать, чтобы по взводу были мехки, а не ломки» (1679 г.) [820].

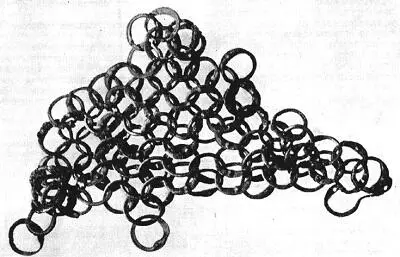

Найдена также часть кольчатого панциря, изготовленного из плоских колец (рис. 35). Наружный диаметр этих колец — 10,5–11,5 мм, а ширина 1,2–1,4 мм. Все кольца скреплены при помощи шипов [821]. Содержание углерода в металле колец — 0,13 %.

Химический состав металла обнаруженных при раскопках изделий характерен для кричного железа, выплавлявшегося в сыродутных печах.

В ходе исследования оружейной палаты рассеялась «дымка таинственности», скрывавшая ее судьбу. Вместо романтичной загадки перед исследователями предстала неприглядная картина гибели и разграбления большого собрания старинного оружия.

ГПБ, Рукописный отдел, шифр Кир. № 72/1311

[В сносках указаны разночтения по описи 1621 г. (находится там же. Шифр Кир. № 73/1312, лл. 455–462 об.)]

|л. 480 | А мера монастырю. А ограда круг большово монастыря каменна з башнями; а сколко ограды сажен и сколко башен и в башнях верхних и середних и нижних вокон и тому роспись.

На монастырь идучи от Святых ворот налево до башни, что у мельницы и до речки, что течет из Долгово озера|л. 480об.| в сквозь ограду в Северское озеро городовые стены 50 [822]сажен, а на стене верхних 24 окна, а по стене ход. А у башни на той речке мельница двоеколесная. Башня круглая в верх до кровли б сажен, а в ней ширина 3 сажени; верхних 24 окна, середних 12 вокон, нижних 10 вокон. А под башней зделана келья своды каменны, а живут в ней монастырские детеныши, которые солод ростят.

|л. 481 | А подле тое башни зделаны воротца невеликии, а ходят в них на монастырской огород [823]. А от тое башни каменные стены полатка, где рыболовы живут, городовые стены 48 сажен; на стене 51 вокно, по той стене ходу нет [824]. А полатка полчетверта сажени приделана к городовой стене, а от полаты до наугольные башни, что у Северсково озера, подле озера городовые 38 сажен стены; по той стене ходу нет [825], верхних 35 окон.

|л. 481 об.| Башня четвероугольная вверх до кровли 7 сажен, а в ней ширина 3 сажени; верхних и середних и нижних 60 вокон. А под нею зделана келья своды камены. А живут в ней детеныши, которые моют на братью свитки. А у тое башни подле Северсково же озера до водяных ворот, что под церковью Преображения Спасова, городовые стены 66 сажен, а по стене ход.|л. 482 | А на стене верхних 68 вокон, да нижних 24 окна. Да в воротех под церковью в стене зделаны 2 полатки невелики. Воротам ширина полторы сажени.

А от ворот до наугольние башни городовые стены 75 сажен и по той стене ход. А на стене верхних 46 вокон, да нижних 18 вокон.

Башня четвероугольная вверх|л. 482 об.| до кровли 6 сажен, а в ней ширина 3 сажени, верхних и середних 20 вокон. Да к тои ж башне приделана полатка с монастыря, а чистят в ней на братью рыбу свежую, а у нее 5 вокон больших.

А от башни до ворот, что ходят к конюшням, городовые стены 14 сажен. В воротех ширина полвторы сажени. А от ворот до наугольные башни, что против гостина|л. 483 | двора, городовые стены 32 сажени с полусаженью и по стене ход, а на стене верхних 43 окна.

Башня грановитая вверх до кровли 8 сажен, а в ней ширина 3 сажени. А на башне часы боевые, а у них 2 колокола перечасные да колокол большой. Верхних и середних и нижних 39 вокон, да в нижнем бою 6 вокон. А от тое башни до Святых ворот|л. 483 об.| городовые стены 28 сажен, по стене ход, верхних 19 вокон. Да нижних ис казенные полаты 10 вокон.

А мера ограде вверх до кровли 3 сажени без чети, а ширина поперег сажен. И всего круг болшево монастыря каменные ограды 373 сажени. А на стенах и башнях 502 вокна. А крыта ограда и башни тесом [826].

|л. 484 | Да болшево же монастыря к ограде приделана другая каменая ограда около верхнего Ивановского монастыря и около монастырского огорода. А по мере от мельницы и от речки, что у круглые башни, до Святых ворот, что в меншой монастырь, каменные ограды 29 сажен, а на стене верхних 24 окна. Воротам ширина 4 сажени без чети. А на воротех башня четвероугольная. А на башне крест|л. 484 об.| деревян обит железом немецким. Башня вверх до кровли 5 сажен. Верхних 12 вокон, нижних 6 вокон. У ворот затворы обиты железом немецким. А от ворот до наугольные башни стены 63 сажени с полусаженью. А на стене верхних 45 вокон.
