Михаил Супотницкий - Биологическая война (Часть 1)

В марте 1967 г. ученые в Форт-Детрике завершили программу по разработке головной части тактической ракеты «Сержант» (дальность полета до 160 км), снаряжаемой биологическими средствами. В уставе армии США FM 3-10 «Применение химического и биологического оружия», изданном в марте 1966 г., отмечается, что типичная биологическая ракетная система включает головную часть, которая может быть раскрыта на заранее определенной высоте. При этом из головной части освобождаются биологические бомбочки (bomblets), имеющие на своей поверхности лопасти, которые придают им вращательное движение во время падения. Благодаря такому приспособлению обеспечивается их рассеивание по территории противника (см. «Боеприпасы»), В раннем издании устава FM 3-10, относящемся к февралю 1962 г., не содержится данных о возможности применения биологических средств с помощью ракет.

Боеприпасы. Специалисты армии США продолжали работу над авиационными кассетными бомбами, предназначенными для применения агентов БО, а также совершенствовали субэлементы для таких бомб и головных частей ракет. Создавались боеприпасы для боевого применения жидких и сухих рецептур микроорганизмов и токсинов на больших площадях. Чтобы в самых общих чертах понять их конструктивные особенности, необходимые экспертам, участвующим в расследовании преступлений с применением БО, рассмотрим такие боеприпасы с той обстоятельностью, которую позволяют описания к патентам.

К 1955 г. была создан и запатентован боеприпас для взрывного диссеминирования рицина и ДДТ (US3207071). По форме и размерам он соответствовал М114 — субэлементу кассетного боеприпаса M33 (см. рис. 1.38 и 1.39). Но отличался от него тем, что диспергирование биологической (химической — для ДДТ) рецептуры производилось не расширением сжатого газа, а взрывом заряда, расположенного по оси боеприпаса. Степень дисперсности агента регулировалась силой взрыва. Емкость вокруг заряда заполнялась жидкостью или суспензией частиц нужной дисперсности в специальной жидкости. Жидкость должна была быть более летучей, чем агент, и не разрушать контейнер. Обычно для твердых токсических агентов (рицин) в качестве такой жидкости использовали четыреххлористый углерод. Взрывное распыление такой суспензии давало значительно лучшие результаты, чем распыление сухого порошка рицина или его водного раствора (рис. 1.47).

Рис 1.47. Боеприпас для взрывного диссеминирования рицина или ДДТ.А. Общий вид боеприпаса. Б. Продольное сечение боеприпаса по линии 2–2 (см. А). В. Поперечное сечение боеприпаса по линии 3–3 (см. Б). Г. Поперечное сечение боеприпаса по линии 4–4 (см. Б). По патенту US3207071

Сам цилиндр (1) был выполнен из фенолформальдегидной пластмассы, проклеенной крафт-бумагой. Длина цилиндра 21 5/6 дюйма, наружный диаметр 1 11/16 дюйма. Пропорции подобраны экспериментально, как обеспечивающие наилучшую диссеминацию агента. Нижний конец боеприпаса закрыт нижней пробкой (3), снабженной заполняющим отверстием (5). Верхняя пробка (7) определяет верхнюю границу полости бомбы. Пробки (3) и (7) сделаны из слоистой резины и зацементированы в оболочку (1). Пространство между пробками занимает взрывная труба (13), закрытая в ее нижнем конце алюминиевым диском (11). Труба выполнена из латуни и содержит гранулы взрывчатого вещества тетрила (15).

Верхний конец взрывной трубы имеет запирающее устройство (17) и войлочную пробку (19). Детонатор (21) вставляется в верхний конец взрывной трубы. Когда для каких-то целей требуется меньше тетрила, то освободившееся во взрывной трубе пространство заполняют фетровыми прокладками.

Основная полость цилиндра (23) заполняется суспензией рицина или ДДТ в четыреххлористом углероде. Верхний конец бомбы включает высокочувствительный всепогодный взрыватель, описанный ниже. Оболочка взрывателя (25) вкручивается в верхнюю пробку (7) и содержит колпачок (27). В пределах оболочки имеется цилиндр капсюля (29), который содержит капсюль (31), удерживаемый на поверхности капсюльной прокладки (33). В пределах цилиндра имеются поджигающий ударник (35), несущий поджигающий боек (37), который удерживается на безопасном расстоянии от капсюля пружиной ударника (39). Ударник (35) включает в себя поперечный канал (41), в который вмонтированы шары безопасности (43). В не боевом состоянии, показанном на рисунке, шары удерживаются снаружи посредством чеки (47), предотвращающей движение ударника в направлении капсюля. Чека-защелка (51) прижимается пружиной, расположенной вокруг нее. Герметизирующий колпак (53) закрывает верхний конец корпуса цилиндра (1), и он снабжен герметизирующей прокладкой (53). Боевая пружина (63) удерживается в сжатом состоянии колпаком (53). Кассетная бомба собирается через кластеризацию таких цилиндров-субэлеметов с использованием зажимов (59), расположенных на боковой стороне цилиндра. Когда кластер цилиндров фрагментируется, зажимы (59) высвобождаются, позволяя пружине (63) отжать вверх колпак (53). Чека извлекается, позволяя шарам (43) перекатиться во внутрь. Воспламеняющий ударник (35) высвобождается и движется в направлении капсюля (31) и наоборот. Под воздействием удара о поверхность, чека будет выбиваться, вследствие инерции движения цилиндра (29) или ударника (35). Воспламенение капсюля (31) вызывает подрыв детонатора (21) и затем тетрила (15).

Подрыв такого боеприпаса, снаряженного суспензией рицина, приводил к образованию частиц рицина со средним размером в пределах 7 мкм и к их распространению до 50 ярдов от места взрыва.

Боеприпас, запатентованный в мае 1958 г. в США (US3188954), представлял собой другое направление эволюции субэлемента M114. В нем для диспергирования сухой биологической рецептуры использовалась не энергия взрыва тетрила, а энергия, образующаяся при переходе сжиженного углекислого газа в газообразованное состояние (как у M114), но переход жидкой углекислоты в газообразное состояние ускорялся благодаря инициированию в баллоне с углекислотой специального нагревающего химического элемента. Боеприпас устроен следующим образом (рис. 1.48).

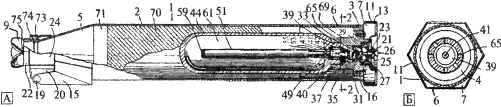

Рис. 1.48. Боеприпас для взрывного диссеминирования сухих биологических рецептур. А. Общий вид боеприпаса. Б. Поперечное сечение боеприпаса по линии 2–2 (см. А). По патенту US3188954

Он включает оболочку (1), которая состоит из цилиндрической части (2), присоединенной (3) к носовому узлу (4), и хвостовую секцию (5). В пределах оболочки (1) вставлена армированная втулка (6). Бомба имеет носовую часть (7) и хвостовую часть с распылителем-стабилизатором (9). Носовая часть (7) включает носовую внешнюю чашу (11) и носовую внутреннюю чашу (13). Носовой узел (4) присоединен к основанию (7) с помощью винтов (16). Он (4) поддерживает газовый цилиндр и взрыватель, описанные ниже.
