Юрий Вебер - Спутник партизана

1. Сними магазин.

2. Отдели ствол: сначала поверни вверх до отказа рукоятку поворотной муфты, которая находится с левой стороны, возьмись за рукоятку ствола) толкни ее вперед, отдели ствол.

3. Найди в верхней задней части ствольной коробки замыкатель ствольной и спусковой коробки. Вытолкни его вправо.

4. Приклад со спусковой коробкой отклони вниз.

5. Оттяни рукоятку перезаряжания назад.

6. Затвор и затворную раму со штоком и поршнем вытащи назад.

7. Отдели затвор от затворной рамы.

Сборку производи в обратном порядке.

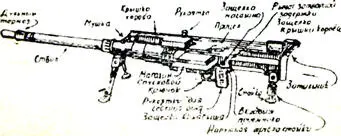

Рис. 82. Противотанковое ружье S-18 (Солотурн).

Скорострельность — до 10 выстрелов в минуту, калибр — 20 миллиметров.

Это самозарядное ружье, предназначенное для борьбы с танками, бронемашинами и т. п. На расстоянии до 200 метров бронебойная пуля из этого ружья пробивает броню толщиной в 31 миллиметр. Магазин снаряжается 5—10 патронами.

Как снарядить магазин. Держи его в левой руке, а правой клади патроны на подаватель так, чтобы пуля была обращена в ту сторону магазина, где нет загибов. Утапливай патроны вниз, пока магазин не наполнится.

Для опорожнения магазина возьми его в левую руку, чтобы пули были обращены от себя, и большим пальцем правой руки выталкивай патроны по одному.

Правой рукой поверни рукоятку затвора до отказа на себя, а затем отведи ее в крайнее заднее положение, пока не услышишь щелчка. Перенеси руку на рукоятку для ведения огня. Левой рукой вставь магазин в окно приемника (с левой стороны) и ударом ладони дошли его на место. Магазин сам освободит затвор. Затвор под давлением возвратной пружины пойдет вперед, извлечет патрон из магазина, дошлет его в патронник и запрет канал ствола. Теперь ружье заряжено и готово к стрельбе. Проверь, есть ли на конце ствола дульный тормоз, — без него стрелять нельзя.

Стреляй из противотанкового ружья лежа. Сначала плотно вставь приклад в плечо. Внизу затыльника прилажена стойка с механизмом точной наводки. Для точной вертикальной наводки вращай наружную трубку стойки. Затем, обхватив правой рукой рукоятку для ведения огня, нажми двумя пальцами на спусковой крючок. Произойдет выстрел и автоматическое перезаряжание. Для производства следующего выстрела отпусти крючок, прицелься и опять нажми на него.

Когда все патроны будут израсходованы, затвор остановится в заднем положении и автоматически выбросит опустевший магазин. Вставь в приемное окно новый магазин и продолжай стрельбу.

Как разрядить ружье.Отведи защелку магазина вперед и вынь магазин. Правой рукой поверни на себя до отказа рукоятку затвора, отведи ее назад до щелчка и отними руку. В этот момент оставшийся патрон выскочит вправо. Пошли вперед (от себя) рычаг затворной задержки — и ружье будет разряжено.

1. Произошел перекос патрона.— Отведи вперед защелку магазина и сними магазин. Затем отведи рукоятку затвора назад, вытащи патрон из ствольной коробки, поправь патроны в магазине и снова заряди ружье.

2. Осечка.— Вынь неисправный патрон и перезаряди ружье.

1. Нажми левой рукой на защелку ствола, а правой поверни ствол от себя и вытащи его вперед.

2. Отведи вперед до отказа защелку крышки короба и откинь ее вперед.

3. Нижнюю защелку вкладыша прижми к вкладышу и отведи его налево до отказа.

4. Опустив вниз наружную трубку стойки, отведи ее до отказа вперед, а затем откинь вниз затыльник.

5. Вынь из коробки затвор со ствольной коробкой.

6. Поверни влево запирающую муфту с помощью отвертки или выколотки и разъедини затвор и ствольную коробку.

Сборку ружья производи в обратном порядке.

Пистолет «Парабеллюм» является личным оружием всех офицеров немецкой армии. Он имеется в двух калибрах одинакового образца: 7,65 миллиметров и 9 миллиметров.

Заряжай «Парабеллюм» так: возьми затвор большим и указательным пальцами в отведи его снизу вверх (рис. 83). Как спустить затвор, показано на рисунке 84.

Рис. 83. Как отвести затвор .

Рис. 84. Как спустить затвор .

С левой стороны рукоятки пистолета расположен предохранитель. Он передвигается между двумя точками — верхней и нижней. Когда рычажок находится на нижней точке, пистолет поставлен на предохранитель, огонь производиться не будет. Передвинь рычажок на верхнюю точку, где находится надпись по-немецки «огонь», и можешь стрелять.

Подачу патронов в ствол можешь производить при любом положении предохранителя. Вставь в нижнюю часть рукоятки обойму. В обойме — 8 патронов. Обойма автоматически закрепляется кнопкой.

Из «Парабеллюма» можно вести прицельный огонь на расстояние до 50 метров. Для этого положи его ствол на согнутую левую руку, как на опору. Убойная сила пули — до 300 метров.

Вес гранаты 310 граммов.

Радиус фугасного действия 3–6 метров.

Радиус разлета осколков 10–15 метров.

Дальность метания гранаты 35–40 метров.

Германская ручная граната образца 1934 года (рис. 85) относится к типу наступательных ручных гранат ударного действия.

Рис. 85. Ручная гранита М-34.

Гранаты заряжаются в прифронтовых органах снабжения и выдаются солдатам заряженными.

Рис. 86. Как бросать гранату .

1. Возьми гранату в правую руку, как показано на рисунке.

2. Указательный палец левой руки вставь в кольцо.

3. Поверни правую руку с гранатой по отношению кольца от себя на 90 градусов (чтобы предохранительная планка вышла из-под предохранительной скобы).

4. Выдерни кольцо с предохранительной планкой и чекой из гранаты.

5. Бросай гранату.

Граната не опасна до тех пор, пока кольцо с предохранительной планкой и предохранительной чекой не выдернуто из гранаты.

Граната имеет два предохранителя: один выдергивается вместе с кольцом, другой выдергивается наружной пластинкой при полете гранаты.
