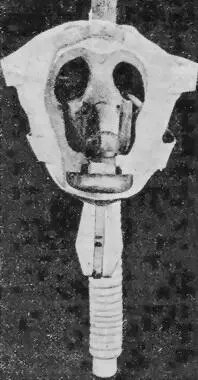

Рис. 61.

Американская маска Тиссо, внутренний вид.

Принцип, на котором основано устройство маски Тиссо, совершенно правилен, поскольку дело касается удобства, так как в ней отброшены раздражающий загубник и носовой зажим; но она представляет серьезную опасность от отравления газом, вследствие того, что лицевая часть ее сделана из тонкой резины. Опытный Отдел и Отдел защиты против газов выработали два различных типа маски Тиссо: первый — Акрон Тиссо, второй — Копс Тиссо. Лучшие качества обоих типов скомбинированы в модели 1919 года.

Лицевая часть . — Лицевая часть сделана из прорезиненной материи в 1/10 дюйма толщиной. Материя (stocki-net) положена только с внешней стороны маски и служит для укрепления и защиты слоя резины, которая берется очень высокого качества. Лицевая часть выштамповывается, как нечто целое, из материи, доставляемой в виде длинных свертков. Штампуется она так, чтобы при сшивании лицевой части образовался только один шов между отверстием трубки и углом подбородка. Этот шов делается зигзагообразными стежками, при чем края материи сложены вместе. Прошивка через край дает возможность придать шву плоскую форму. Затем шов покрывается резиновым клеем и выкладывается снаружи и внутри тесьмой, чтобы сделать его совершенно непроницаемым для газа.

Отверстия для глаз в маске имеют форму овалов, вытянутых по горизонтальной оси, с размером значительно меньшим, чем очки. Так как очки имеют круглую форму, то материя, обтягивая их, образует выпуклость, необходимую для того, чтобы отдалить металлический обод от лица. Повязка имеет по три полосы с каждой стороны. Вместо одной полосы, проходящей через темя, сделаны две полосы от глаз из резинки, как и прочие. Все 6 полос соединяются вместе на затылке над подушечкой из войлока и материи в 2½ × 3½ дюйма, которая увеличивает удобство ношения маски.

Материя с внутренней или прорезиненной стороны подкреплена нашивками из материи во всех тех местах, где пришиты полосы повязки. Полоса, идущая через виски над ушами, пришита в двух местах: на расстоянии полудюйма и двух дюймов от края. Это сделано для того, чтобы прижать материю возможно более плотно к вискам, увеличивая таким образом непроницаемость маски для тех лиц, у которых есть впадины на висках. Нижняя полоса проходит над подбородком и содействует плотному облеганию этой части лица. Все полосы, за исключением двух, проходящих через затылок, прикрепляются к подушечке пряжками и могут быть точно пригнаны.

Рис. 62.

Американская маска обр. 1919 г.

Очки сделаны из стекла "триплекс" в металлической оправе и снабжены резиновыми ободками. Прорезиненная материя, сжимая оправу, образует заворот, предохраняющий очки от выпадания. Угловая металлическая трубка с клапаном для выдыхания и резиновый рукав, соединяющий лицевую часть маски с респиратором, устроены так же, как и в последней модели F. R. K. Единственным отличием является большая длина резинового рукава, вследствие принятия ношения респиратора под левым плечом. Общая длина его в этой модели равна 24 дюймам. На внутренней стороне лицевой части, в соединении с впускным отверстием угловой трубки, имеется подвижной резиновый клапан для вдыхания, устроенный так, что входящий воздух циркулирует около очков, благодаря чему они не мутнеют при любом напряжении и температуре, исключая тех редких случаев, когда последняя падает ниже 0° по Фаренгейту.

Респираторная коробка этой маски совершенно не похожа на коробку F. R. K. и другие более ранних типов. Во-первых, она длиннее их; ее длина в законченном виде равна 8 дюймам. В ней есть два входных клапана, защищенных жестяной крышкой, на верхнем конце коробки, вместо одного клапана на дне ее, имеющегося в других типах. Каждый из обоих вводных клапанов имеет 3/8 дюйма в диаметре и состоит из плоской пластинки, закрывающей отверстие короткой резиновой трубки, надетой на короткую металлическую трубку. Непроницаемость достигается прижиманием клапана к круглому краю металлической трубки и сдавливанием обоих краев. Эти клапаны, препятствующие выдыхаемому воздуху проходить обратно через респиратор, оказались вполне удовлетворяющими своему назначению, но они тонки и не прочны. В случае их порчи, очки слегка мутнеют, и вредное пространство увеличивается на об'ем вводной трубки.

Респираторная коробка состоит из двух частей: наружного прочного футляра и внутренней жестяной коробки с пробитыми отверстиями. Вокруг пробитой жести обернут фильтр из шерстяного войлока в 3/16 дюйма толщины. Вследствие обматывания, этот войлок очень плотно прилегает к жестяным стенкам, так что воздух не может проникнуть в химические вещества, не пройдя через фильтр. Таким образом, воздух, поступая через входные клапаны, расположенные наверху коробки, циркулирует в свободном пространстве между наружной и внутренней частью футляра, омывает со всех сторон фильтр и, пройдя через него, просачивается сквозь отверстия жести в поглотитель, состоящий из угля и натронной извести.

Химические вещества помещены вокруг конической трубки, занимающей приблизительно 2/3 длины коробки. Эта трубка расширяется кверху и имеет круглое сечение в том месте, где она проходит через крышку коробки и соединяется с рукавом. Коническая трубка сделана из жести с рядом пробитых отверстий и выложена изнутри тонкой материей, чтобы помешать частицам химических веществ пройти в рукав и оттуда в легкие. Коробка респиратора наполняется со дна и подвергается два раза механическому встряхиванию, чтобы химические вещества хорошо улеглись, прежде чем будет вставлена придерживающая их пружина. Внешний жестяной колпачок, защищающий входные клапаны, имеет два боковых отверстия, но ни одного на концах коробки.

Сумка для носки представляет простой резиновый мешок, почти прямоугольной формы, около фута в ширину и 15 дюймов в вышину. Ширина сделана с таким расчетом, чтобы в задней части сумки помещалась респираторная коробка, а в передней — рукав и лицевая часть маски. Два ремня поддерживают мешок: один проходит через правое плечо, другой вокруг талии. Ремень, проходящий через правое плечо, имеет наверху два шва формы "V" на плече для изменения направления ремня так, чтобы он тянул прямо вниз и не сползал к шее.
