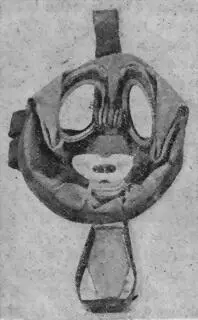

Рис. 54.

Американский коробочный противогаз с усовершенствованным резиновым зажимом для носа.

Вопрос о конструкции очков имеет очень важное значение; общее и бинокулярное поле зрения может быть при помощи них доведены до максимума.

Носовой зажим . — Носовой зажим является наиболее неудобной частью масок, употреблявшихся во время войны. Хотя удобные щипцы для носа, вероятно, невозможно сделать, но удобство их может быть значительно увеличено введением подушечек из мягкой резины и пружин, дающих минимум натяжения, необходимого чтобы закрыть ноздри.

3аrубник . — При разработке модели загубника приходилось иметь в виду размеры и форму той полости, которая находится между губами и зубами. Загубник должен помешать прохождению газа в рот и свести до минимума раздражение десен. Отверстие, сделанное в трубке загубника, поддерживается у внутреннего конца металлической вставкой, которая препятствует ущемлению трубки, если, под влиянием возбуждения, челюсти сомкнутся и сдавят ее. Резина оказалась вполне пригодным материалом для этой части маски.

Гибкий рукав . — Гибкий рукав соединяет угловую трубку с респираторной коробкой. Он должен совмещать в себе гибкость, невозможность ущемления и чрезвычайную прочность. Этим свойствам удовлетворяет складчатый резиновый рукав, покрытый вязаной тканью. Складки рукава не только дают высокую степень растяжения, но и предупреждают от ущемления. Гибкость при этом достигается не только в ширину, но и в длину; рукав, имеющий начальную длину в 10 дюймов, может сокращаться до 8 дюймов и растягиваться до 12 дюймов. Покрышка из материи, пропитанной вулканизованной резиной во время процесса производства, придает рукаву значительную прочность, предупреждая появление механических разрывов и изломов.

Клапан для выдыхания . — Выводной клапан служит для удаления выдыхаемого воздуха наружу (этого клапана в германских масках не имеется). Клапан имеет следующие преимущества:

1) Он значительно уменьшает количество находящегося под маской испорченного воздуха (вредное пространство).

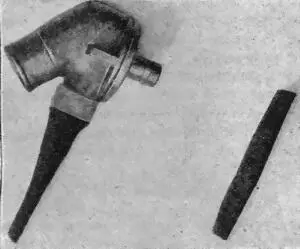

Рис. 55.

Клапан для выдыхания американского типа в собранном и разобранном виде.

2) Он предохраняет поглотитель от порчи, происходящей вследствие паров воды и угольной кислоты, содержащихся в выдыхаемом воздухе.

3) Он уменьшает напряжение при выдыхании, делая излишним проталкивание выдыхаемого воздуха через респираторную коробку.

С другой стороны, неудобство его, которое иногда становится весьма серьезным, состоит в том, что при порче клапана, по каким-либо причинам, через него при вдыхании может пройти наружный воздух. Всякий недостаток в клапане грозит опасностью проникновения отравленной атмосферы в легкие человека, надевшего маску.

Тип обычно употребляемого клапана показан на рис. 55, где один из этих клапанов изображен в надетом виде, другой — в отдельности.

Весьма трудно дать ясное описание устройства клапана; его следует себе представить в виде приплюснутого, треугольного резинового мешка, длиной в 2 или в 3 раза больше основания; три стороны мешка сжаты, но, раскрываясь, дают доступ воздуху во внутренность маски. Края верхнего отверстия клапана натянуты на угловую трубку, и воздух выходит через два других. Закрывание происходит, во-первых, вследствие разности давления воздуха и, во-вторых, вследствие натяжения, в выступе над эллиптическим отверстием.

Чтобы предохранить колеблющийся клапан от повреждения и соприкосновения с предметами, могущими помешать его действию, последние типы клапанов были снабжены футляром из штампованного листового металла.

За время усовершенствования лицевой части маски, как было указано выше, чертежи американских респираторных коробок претерпели много изменений. Различные типы их были обозначены буквами от А до L и отличались друг от друга различной окраской внешней поверхности.

Тип респиратора А совершенно схож с английским, бывшим тогда в употреблении, за исключением разве того, что он сделан на 1 дюйм длиннее своего образца, так как оказалось, что первые поглотители слишком слабы. Коробка респиратора, выгнутая из листа жести, имела в вышину 18 cm . Площадь поперечного овального сечения равна 65 кв. cm . На дне коробки находился колпак из тонкого железа, высотой в 3,4 cm , который был неподвижно прикреплен ко дну внутри респиратора и не имел никакого подвижного клапана. Поглотители удерживались на месте посредством тяжелой проволочной сетки наверху и двух — прямоугольных пружин.

Вдыхаемый воздух вступал через круглый колпак на дне коробки в респиратор, просасывался через слой поглотителей и уходил в небольшой выступ наверху коробки.

Поглотитель состоял из 60 % по o6'ему древесного угля, приготовляемого Национальной Угольной К°, и 40 % зеленой натронной извести, изобретенной Всеобщей Химической Компанией в Истоне (Пенсильвания). Общий об'ем поглотителей равнялся 660 куб. сант. Первоначальные опыты показали, что минимальное количество натронной извести, которое следует брать для надежной защиты против известных тогда газов, должно быть не менее 2/5 всего об'ема поглотителя. Поэтому стали употреблять 2/5 об'ема натронной извести на 3/5 об'ема угля, и эта пропорция оставалась неизменной во всех респираторах до последнего типа. Интересно отметить, что правильность этого количественного отношения была вполне подтверждена позднейшими опытными исследованиями.

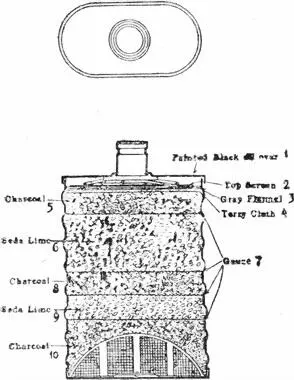

Рис. 56.

Американский патрон типа А.

1. Черная окраска.

2. Верхняя сетка.

3. Серая фланель.

4. Холст.

5. Древесный уголь.

6. Сетка.

7. Ватная прокладка.

8. Поглотитель.

9. Сетка.

10. Древесный уголь.

Уголь и натронную известь не смешивали друг с другом, но располагали пятью равными слоями, так что каждый слой составлял 20 % общего об'ема. Слои были разделены проволочными сетками. Наверху коробки помещалась прокладки из бархата, прокладка из серой фланели и две сетки из стальной проволоки. Прокладки мешали мельчайшим частицам химического вещества попадать в легкие человека, надевшего маску.

Этот респиратор очень хорошо защищал от хлора и цианисто-водородной кислоты, был даже довольно действителен против фосгена, но совершенно бессилен против хлор-пикрина. Описанные респираторы никогда не употреблялись на фронте, но сослужили хорошую службу в качестве опытных приборов при обучении войск.
