Третья сетка — ординарная, но в остальном совершенно сходна со второй. Она служит для разделения поглотителей № 1 и № 2.

Четвертая сетка (30–40 петель) сделана из железной проволоки и прикрепляется к днищу шестью железными полосками. Дно коробки является просто железной крышкой респиратора. Оно имеет 79 круглых отверстий по 4 mm в диаметре и выкрашена с наружной стороны, чтобы не отличаться цветом от коробки. Сетка и внутренняя сторона днища покрыты красной краской.

Во время вступления Соединенных Штатов на войну имелись три типа: масок шлем РН, британский коробочный противогаз S. В. R. (Standard Вох Respirator) и французская маска М 2. Опыты, произведенные со всеми тремя типами, показали, что английский респиратор имеет наибольшую ценность как с точки зрения оказываемой им защиты, так и в виду возможности будущего его усовершенствования. В продолжение 18 месяцев, посвященных разработке американской маски, лицевая часть претерпела ряд постепенных изменений, а респираторная коробка прошла все типы от А до L, со многими специальными изменениями для опытных целей. Последним этапом этой эволюции является приспособление военной маски для промышленных работ. Поэтому здесь будет уместно привести детальное описание устройства лицевой части маски и респираторной коробки, которые были в употреблении при конце войны (тип R. F. K.). Нормальная маска, принятая ныне для армии и флота Соединенных Штатов и известная под названием "американской маски образца 1919 года", с добавочным прибором образца 1920 года, для ношения ее, будет описана ниже.

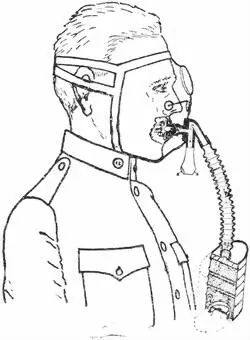

Рис. 53.

Схематический чертеж маски типа коробочного противогаза.

Лицевая часть . — Лицевая часть противогаза типа R. F. К. сделана из легкой хлопчато-бумажной ткани, покрытой чистым резиновым клеем, и имеет толщину приблизительно в 1/64 дюйма. Маска прикрепляется по двум линиям: первая проходит через лоб от одного виска к другому, вторая от висков, вниз по щекам, параллельно уху и под подбородком так, чтобы не задеть адамова яблока. Чтобы завершить эго укрепление, две полоски идут от висков вокруг головы к затылку.

Рамка повязки сделана из войлока, пришита подобно ленте к наличнику, подбита бархатом и покрыта прорезиненной материей. Все швы и соединения сделаны непроницаемыми для газов посредством спайки резиновым клеем, Эта маска имелась в 5 размерах от № 1 до № 5, при чем более ходовыми оказались средние номера № 2, 3, 4.

3авязки . — Завязки должны поддерживать лицевую часть маски так плотно, чтобы газ не мог нигде проникнуть. Вследствие большого разнообразия формы черепа, эта задача не из легких. Простейший тип повязки, и в то же время единственный теоретически правильный, состоит из эластической ленты, плотно облегающей затылок, и другой, также эластической тесьмы, отходящей от линии лица и подбородка. Обе эти полосы скреплены третьей, не эластической тесьмой, пришиваемой к их концам и к лицевой части маски по средине лба, чтобы сделать положение более устойчивым.

Неудобство первоначальных завязок было в значительной мере устранено применением специальной эластической ткани, которая при изменении натяжения растягивалась вдвое больше чем обыкновенной продажной резинки. Предстоит еще сделать многое, чтобы усовершенствовать завязки в смысле большего удобства ношения и безопасности. При изготовлении завязок следует обращать внимание на следующие обстоятельства:

1) Эластичные полосы должны быть расположены так, чтобы равнодействующая натяжения была велика, и достигался максимум нажатия маски к лицу.

2) Число полос должно быть доведено до минимума, чтобы они не могли спутаться и принять неверное положение при надевании маски наспех и человеком неопытным.

Очки . — Одной из важнейших частей противогазов с военной точки зрения являются очки. Основное требование, которому должны удовлетворять хорошие очки, состоит в том, что они должны давать минимум ослабления ясности зрения и максимум безопасности для солдата, который их носит. Нарушение ясности зрения может произойти вследствие следующих причин: 1) повреждение очков при ношении; 2) неправильности поверхности и толщины стекол, которые влекут за собой оптическую дисперсию; 3) поглощение света самими очками; 4) помутнение стекол, вызываемое скоплением влаги, испаряемой лицом или выдыхаемым воздухом.

Существовало три типа очков, но в конце войны два из них были оставлены:

1) Обыкновенные целлулоидные.

2) Различные гигроскопичные сорта целлулоида, известные как немутнеющие очки.

3) Различные комбинации стекла и целлулоида, известные как небьющиеся очки.

Прежде всего стали применять для очков целлулоид, так, как он не разбивается; но целлулоид имеет много отрицательных свойств: он быстро истирается при употреблении, желтеет, вследствие чего увеличивается светопоглощение, имеет сравнительно неровную оптическую поверхность и делается хрупким после носки.

Различные сорта немутнеющих линз имеют назначением уничтожать влагу, которая оседает на их поверхности, либо соединяя ее в отдельные капли в пленку, что до известной степени устраняет неясность зрения, либо пропуская ее через свою поверхность наружу; существовали также комбинации обоих способов. За исключением того, что такие очки не подвержены запотеванию, они сохраняют все недостатки целлулоидных очков и никогда не были испытаны на полях сражений.

Так называемые неразбивающиеся очки изготовляются посредством впаивания слоя целлулоида между двумя стеклами [18] Так называемое "триплексное" стекло. . Такой способ дает превосходные очки. Удар, приходящийся по очкам, может только разбить стекло, которое приклеено к целлулоидной пластинке. За исключением редких случаев, целлулоид остается неповрежденным, и опасность просачивания газа через разбитые очки весьма мала.

В смысле безопасности от разлетающихся осколков, очки, состоящие из одного слоя стекла и целлулоида, расположенного перед глазами, имеют некоторое преимущество перед теми, в которых стекла помещены с обеих сторон. Тем не менее, более ровная оптическая поверхность очков последнего сорта и меньшая возможность их стирания понудили ввести этот, так называемый, "триплексный" тип в последнюю часть американской программы снабжения армии. Необходимо заметить, что есть полная возможность усовершенствовать этот тип очков, применяя лучшие сорта стекол. Хотя оптические свойства их несомненно несколько терпят от времени, вследствие выцветания целлулоида, можно с уверенностью сказать, что целлулоид, помещенный между двумя слоями стекол и сравнительно мало подвергающийся действию атмосферических влияний, гораздо менее портится, чем обыкновенные целлулоидные очки.
