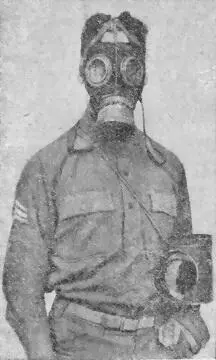

Рис. 49.

Французский противогаз A.R.S.

Маска прикрепляется так же, как и маска М-2 позднейшего типа, т.-е. двумя резиновыми полосами, из которых одна идет вокруг головы, другая поперечная, — от лба к затылку. Обе полосы соединены друг с другом резинкой. Ниже их имеется эластичная шейная повязка. Барабан сделан из металла и похож по форме на германский. Он прикрепляется к кольцу для рта посредством винтового нареза и затягивается резиновым ободком так же, как и в германской маске. Винтовая нарезка отличается от германского тем, что делает перемену респираторной коробки невозможной. Респираторная коробка или барабан имеет донную сетку, пружины и проволочные сетки между слоями поглотителей. Воздух поступает через отверстия во дне барабана. Слоев три: нанаверху — тонкая прокладка из хлопчатой бумаги, ниже — средняя прокладка из угля, измельченного сильнее, чем немецкий уголь, нижняя прокладка — из натронной извести, смешанной с углем и окисью цинка и смоченной глицерином.

Первоначальный тип немецкой маски, вероятно, послужил моделью для французской А. R. S. Лицевая часть ее была сделана из резины, которую впоследствии, в виду недостатка резины, пришлось заменить кожей. Следующие строки дают полное описание лицевой части немецкой маски.

"Лицевая часть немецкой маски была сделана из целого куска кожи, со швами на подбородке и висках, которые придают ей в грубых чертах форму лица. Кожу пропитывали маслом, чтобы придать ей мягкость и гибкость и сделать ее непроницаемой для газов. Выделанная поверхность кожи обращена внутрь маски. Стальное кольцо, 3 дюймов в диаметре, вделано в лицевую часть маски как раз на том месте, где находится нос и рот солдата; оно имеет винтовую нарезку, на который навинчивается барабан с поглотителем. Резиновая (синтетическая?) прокладка между кольцом и барабаном, приклеенная смоляной замазкой, препятствует проникновению газа внутрь маски. Клапанов не было; вдыхаемый и выдыхаемый воздух проходил равным образом через респираторную коробку. Очки вставлены в металлическую оправу и снабжены кожаными вытиральниками. Они состояли из двух частей: а) наружной, несменяемой линзы из прозрачного материала, схожего с целлулоидом (целлона) и б) внутреннего переменяющегося кружка, который должен был предохранять очки от заболевания. Эти кружки делались также из "целлона", но были покрыты со стороны глаза желатином. Они были прижаты к наружной линзе с помощью тонкого металлического штампованного ободка, который ввинчивался в металлическое кольцо очков с внутренней стороны. Желатин препятствовал запотеванию, задерживая влагу, но сморщивался, коробился и становился мутным после нескольких часов употребления. Сменить его, не снимая маски, было нельзя. Края маски имели оторочку из тонкой материи, в дюйм ширины, пришитую к коже. Иногда эта оторочка делалась из кожи худшего сорта. Край лицевой части маски был покрыт гибким прозрачным желатино-подобным веществом, вероятно, синтетического происхождения".

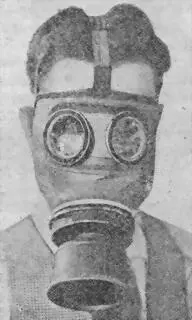

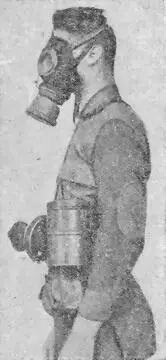

Рис. 50.

Германский противогаз.

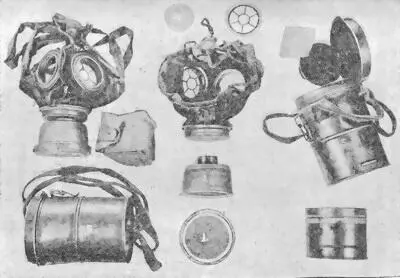

Рис. 51.

Германский противогаз.

1. Дымовой фильтр.

2. Патрон (респиратор).

3. Предохранительное кольцо для главных отверстий.

4. Оболочка предохраняющего от запотевания кружка.

5. Футляр.

6. Матерчатый чехол для запасного патрона (1918).

7. Жестянка для запасного патрона (1916).

8. Противогаз в собранном виде.

9. Лицевая часть.

10. Предохраняющий от запотевания кружок.

Германский респиратор . — Общий вид респираторной коробки (типа сент. 1916 года) напоминает короткий широкий цилиндр, слегка суживающийся и имеющий на узком конце выступ с винтовой нарезкой или шейку, при помощи которой он ввинчивается в гнездо лицевой части маски. Цилиндр имеет около 10 cm в диаметре и около 5 cm высоты. В респираторе находятся три слоя поглотителей неодинаковой толщины, разделенных друг от друга тонкими металлическими сетками. Респиратор вставляется в футляр 10 см. в диаметре и 8 см. вышины, сделанный из тонкого листового железа. Футляр покрыт внутри шеллаком и выложен толстой оберточной бумагой. Его непроницаемость для внешнего воздуха достигается путем оклеивания краев клейкой тесьмой.

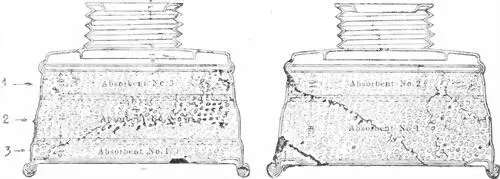

Рис. 52.

Поперечный разрез немецких патронов обр. 1917 и 1918 г.г.

Поглотители

Общий об'ем поглотителей 1917, 235 куб. сант. = 14,3 куб. дюйм.

Общий об'ем поглотителей 1918, 230 куб. сант. = 14,0 куб. дюйм.

Общий вес поглотителей 1917, 117 гр.

Общий вес поглотителей 1917, 87 гр.

Об'ем воздушного пространства над поглотителями 50 куб. сант. = 3,1 куб. дюйма.

Футляр. — Футляр респираторной коробки сделан из листового металла (вероятно железа) и покрыт с наружной стороны темно-серой масляной краской, а с внутренней японским лаком. Стенки респираторной коробки слегка скошены, чтобы облегчить сборку и дать лучшую опору кольцевым; сеткам. Выступ или шейка имеет 6 нарезов на дюйм, т.-е. ход нарезки равен 4 mm . Нижний край футляра загнут, а верхняя часть цилиндра имеет желобок, в который входит верхняя крышка.

Первая перегородка состоит из двух сеток: грубой верхней с 5–6 петлями на линейный дюйм и лежащей непосредственно под ней, более тонкой с 30–40 петлями на дюйм. Верхняя крышка представляет твердое металлическое кольцо с двумя поперечинами, придающими ему большую прочность и служащими опорой для сеток. Кольцо вставляется в желобок верхней части футляра и образует поддержку для содержимого респиратора. Обе сетки сделаны из железной проволоки, а крышка футляра из железа (вероятно вылуженного).

Вторая сетка, разделяющая второй и третий слой поглотителя, также двойная и состоит из двух железных проволочных дисков по 30–40 петель на дюйм. Обе сетки снабжены кольцом для поддержки на месте.
