Амос Фрайс - Химическая война

Диаграмма патрона для поглощения окиси углерода CMA 3.

1. Вид сверху.

2. Малая пружина.

3. 16-петельная толстая железная сетка.

4. Слой ваты. 40 % А — 25, 60 % А — 4

5. 20 куб. дюймов. 40 % А — 25, 60 % А — 4

6. 16-петельная толстая сетка из волнистого железа.

7. Медная мелкая легкая сетка.

8. Камера охлаждения; 108 грамм. Na 2S 2О 35Н 2О .

9. 16 куб. дюймов гуламита.

10. 16-петельная тяжелая железная сетка-купол.

11. Резиновый клапан.

Другим неудобством является то обстоятельство, что поглотители истощаются при употреблении, даже в отсутствие окиси углерода, так как притягивают из воздуха влагу, уничтожающую в несколько часов их активность.

Вышеуказанные неудобства были настолько велики, что заставили отказаться от употребления описанного поглотителя, который был заменен другим, более удовлетворительным, описанным ниже.

Введение в него металлических окисей является прямым результатом того наблюдения что осажденная особым образом окись меди, в смеси с 1 % окиси серебра, оказывается могущественным катализатором для окисления мышьяка. После изучения смесей различных металлических окисей, было найдено, что смесь перекиси марганца и окиси серебра или смесь трех компонентов, содержащая окись кобальта, перекись марганца и окись серебра в пропорциях 20:34:46, способна окислять окись углерода при комнатной температуре. Опыты были расширены и оказалось, что главной составной частью лучшего катализатора должна быть активная перекись марганца. Последняя приготовлялась посредством реакции между марганцовокислым калием и безводным марганцовым купоросом, в присутствии сильно концентрированной серной кислоты. Найдено, что содержание окиси серебра может быть понижено прогрессивно с увеличением числа компонент от 2 до 4. Нормальный катализатор (гопкалит), принятый для производства, состоял из 50 % перекиси марганца, 30 % окиси меди, 15 % окиси кобальта и 5 % окиси серебра. Смесь приготовлялась путем осаждения и промывания всех трех окисей по отдельности, а затем осаждения в их смеси окиси серебра. После промывания этот осадок пропускали через фильтр-пресс, размешивали механическими мешалками, высушивали и размалывали до определения размера зерен. Хотя получить деятельный катализатор таким путем нетрудно, но требуется строгое соблюдение всех условий приготовления, чтобы получить материал одновременно активный, твердый и в достаточной мере противостоящий вредному влиянию водяных паров.

Гопкалит действует, как катализатор, и потому располагается только одним слоем достаточной толщины, обеспечивающей тесное соприкосновение с ним воздуха. Слой высотой в 1½ дюйма (310 гр.) является вполне достаточным для этой цели.

Для нормального действия гопкалита требуется употребление сухой газовой смеси. Высушивание производится слоем сухого зерненого хлористого кальция в 3 дюйма толщиной, расположенного около входа в респираторную коробку.

В виду выделения тепла, в коробках с гопкалитом также употреблялся охладитель.

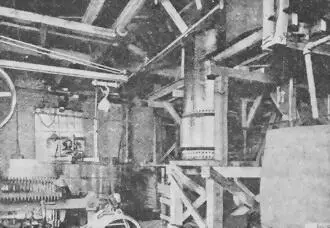

Рис. 40.

Баки и пресс для мелкого производства поглотителя окиси углерода.

Продолжительность действия такого респиратора оказалась одинаковой, независимо от того, употреблялся ли он постоянно или с перерывами. Чем выше температура, тем дольше он сохраняет свою активность, так как гопкалит при повышенной температуре менее чувствителен к водяным парам. При достаточной сухости притекающего воздуха, гопкалит может действовать неопределенно долгое время против любой концентрации окиси углерода; продолжительность действия респиратора ограничена только продолжительностью службы высушивающих солей. Поэтому прибыль в весе является верным критерием его состояния. После многих опытов было установлено, что всякий респиратор, вес которого увеличился больше чем на 35 грамм, должен быть из'ят из употребления. Респираторы в момент порчи показывали повышение в весе, варьирующее от 42 до 71 грамма, в среднем 54 грамма. Следовательно, количество влаги в воздухе является основным условием продолжительности действия респиратора.

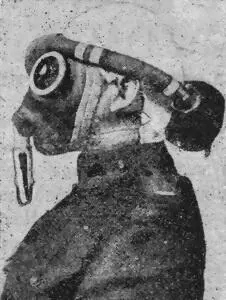

Рис. 41.

Тяжелый противогаз на всю голову с патроном.

В то время, как при обычных способах ведения войны лучшей защитой является энергичное нападение при помощи того же оружия, химическая борьба требует применения иных принципов, В ней необходимо использовать против нападения все средства защиты. Пользуясь индивидуальными свойствами применяемого вещества, было найдено возможным создать не только общую защиту против него, но и защиту в течение всего времени его присутствия в атмосфере.

Для защиты войск против газовых атак приходится прежде всего принимать во внимание, что каждый солдат должен быть снабжен отдельным защитным аппаратом. Газовая атака от 22 апреля 1915 года застала союзников совершенно неподготовленными и. беззащитными против ядовитых газов. Так как только немногие из солдат имели достаточно предусмотрительности, чтобы закрыть себе лицо влажной одеждой, большинство участников боя пострадало. Немедленно были рекомендованы различные примитивные меры защиты вроде повязок из тряпок, смоченных водой и раствором обыкновенной соды, или носовых платков, наполненных влажной землей и т. д. Было предложено употреблять бутылки с выбитым дном, наполненные сырой землей. Вдыхать воздух приходилось через бутылку, а выдыхать его через нос; но, так как бутылок было мало, и только немногие из них оставались целыми после попытки выбить дно, то это предложение не имело никакой цены.

Первые маски были изготовлены английскими женщинами, которые откликнулись на призыв лорда Китчинера; они состояли из хлопчатобумажной ваты, обернутой в кисею или марлю, и при употреблении смачивались содой или раствором гипосульфида.

Противогаз из черной кисеи . — Первая английская маска известна под названием противогаза "черная вуаль" и состояла из хлопчатобумажной ваты, зашитой в полосу черной кисеи. Вата была намочена в растворе:

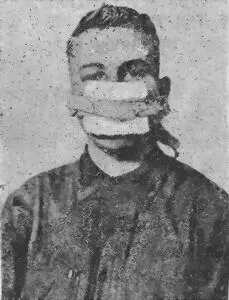

Рис. 42.

Первая защита от газов.

Прибавлялся глицерин для сохранения влажности респиратора, вследствие чего смачивания его водой перед употреблением становится излишним.
