Автоматический затвор во время стрельбы без всяких усилий орудийного расчета в результате действия пороховых газов открывается, заряжает орудие, закрывается, производит выстрел и выбрасывает стреляную гильзу. Зенитные орудия малого калибра, как правило, имеют автоматические затворы.

Кроме клиновых затворов, у некоторых артиллерийских орудий сохранились еще и поршневые затворы.

Поршневые затворы применяются в орудиях среднего и крупного калибров. Главная часть запирающего механизма поршневого затвора представляет собой цилиндр с винтовой нарезкой на наружной поверхности, называемый поршнем. При закрывании затвора поршень ввинчивается в нарезное затворное гнездо ствола, обеспечивая надежное запирание ствола при выстреле. Большое давление пороховых газов на поршень вызывает необходимость большего числа витков. Устройство такого поршня, в виде обыкновенного винта, потребовало бы много времени на открывание и закрывание затвора. Для ускорения работы затвора на поршне и в затворном гнезде витки нарезки делаются не по всей окружности, а чередуются с гладкими участками. Наиболее часто применяются поршни с двумя нарезными и двумя гладкими участками. В таком поршне каждый участок соответствует сектору с углом в 90 градусов. Бывают поршни с тремя и четырьмя парами нарезных и гладких участков.

При закрывании поршень устанавливается нарезными секторами против гладких секторов затворного гнезда и в таком положении вдвигается в гнездо на всю длину. После вдвигания поршня он поворачивается на определенный угол (90, 60, 45 градусов), при этом витки поршня входят в зацепление с витками затворного гнезда. Таким образом, вместо большого количества оборотов поршня вокруг оси закрывание производится путем поворота его на небольшой угол.

Срезание части витков ускоряет работу затвора, но вместе с тем уменьшает прочность закрепления поршня в стволе. Для увеличения прочности зацепления увеличивают число витков на поршне, что вызывает увеличение длины поршня, а следовательно, и увеличение его веса. Оба эти фактора уменьшают скорострельность орудия.

Для уменьшения длины и веса поршня и увеличения прочности его соединения с казенником иногда применяют так называемые ступенчатые поршни. Такие поршни имеют секторы различной высоты, то есть нарезка делается разных диаметров, соответственно которым нарезается и затворное гнездо.

В некоторых затворах применяются конические ступенчатые поршни. Диаметр такого поршня увеличивается по направлению к казенной части. Это дает возможность сократить длину поршня, так как благодаря увеличению диаметра витков прочность поршня увеличивается. Однако конические поршни мало применяются из-за сложности их изготовления. Силы трения, возникающие в месте соприкосновения поверхностей витков поршня и затворного гнезда, препятствуют повороту поршня под действием пороховых газов. Кроме того, затвор в закрытом положении стопорится специальными приспособлениями, что также устраняет возможность открывания затвора при выстреле.

Обтюрация в поршневых затворах орудий раздельного гильзового и патронного заряжания, как и в клиновых затворах, обеспечивается гильзой, Несколько иначе обстоит дело при картузном заряжании. При закрытом затворе в месте соприкосновения его с телом орудия образуется небольшая щель, через которую могут прорваться сильно нагретые газы. Газы, проходящие через щель с большой скоростью, могут оплавить металл и, таким образом, привести затвор в негодность. Кроме того, эти газы, вырываясь назад, могут нанести сильные повреждения орудийному расчету. И, наконец, разрушительное действие газов может повредить и другие детали затвора, не рассчитанные на большие усилия. Прорыв газов не может быть устранен тщательной обработкой, точной пригонкой соприкасающихся поверхностей, потому что газы постоянно стремятся вырвать затвор из орудия и проникнуть в сколько-нибудь свободное пространство. Так как прорыв газов совершенно недопустим, то в самом затворе должно быть специальное приспособление, препятствующее протеканию газов. Такое приспособление называется обтюратором.

Обтюратор должен быть сделан из пластического материала, чтобы под действием давления он мог принимать форму окружающих поверхностей. Обтюратор помещается в казеннике так, чтобы прикрыть щель между затвором и телом орудия при выстреле.

В современных затворах применяют только автоматически действующие обтюраторы, то есть такие, у которых плотное запирание производится исключительно под действием давления пороховых газов. Автоматически действующие обтюраторы можно подразделить на две группы: первая — обтюраторы, действие которых основано на сжатии, вторая — обтюраторы, действие которых основано на растяжении. К первой группе относится грибовидный обтюратор, ко второй группе — металлические гильзы и поддоны.

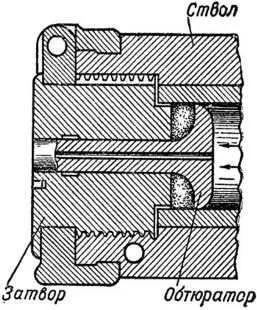

Грибовидный обтюратор (рис. 25) состоит в основном из кольцевой подушки и грибовидного стержня.

Рис. 25. Затвор с грибовидным обтюратором .

Кольцевая подушка делается из холста, набивается асбестом, пропитывается бараньим салом и прессуется под большим давлением. Она помещается на переднем срезе поршня и удерживается грибовидным стержнем, имеющим сквозной запальный канал. Грибовидный стержень имеет возможность несколько перемещаться вдоль оси.

В момент выстрела под действием пороховых газов грибовидный стержень продвигается назад и расплющивает подушку, которая прижимается к стенкам каморы, устраняя возможность прорыва газов. Для того, чтобы материал подушки не вдавливался в зазоры между затвором и стволом, в обтюраторе имеются стальные разрезные кольца, которые под давлением подушки при выстреле разжимаются и прижимаются к соответствующим поверхностям. Вследствие упругости подушки и колец они после выстрела принимают первоначальные размеры и не затрудняют открывания затвора.

Для закрывания затвора поршень устанавливается нарезными секторами против гладких секторов затворного гнезда и вдвигается на всю длину, после чего поршень повертывается на некоторый угол так, чтобы его витки сцепились с витками затворного гнезда. Следовательно, поступательное и вращательное движения поршня при открывании и закрывании выполняются простым действием на рукоять. Для удобства открывания и закрывания поршень укрепляется в раме, шарнирно связанной с казенником ствола при помощи оси. На конце оси насажена рукоять. Чтобы закрыть затвор, необходимо повернуть рукоять до упора в казенник. При этом затвор полностью закроется.
