По количеству простых движений поршня, совершаемых при открывании и закрывании затвора, различаются двух- и трехтактные поршневые затворы.

В двухтактных поршневых затворах поршень при закрывании движется вместе с рамой по дуге до полного ввода его в затворное гнездо, а затем поворачивается вокруг оси, ввинчиваясь в гнездо. При открывании затвора движение производится в обратном порядке.

В трехтактных поршневых затворах поршень при закрывании затвора вместе с рамой подводится к казенному срезу, двигаясь по дуге окружности, затем выдвигается из рамы и вдвигается в поршневое гнездо, двигаясь по оси канала ствола, и поворачивается до полного зацепления нарезных участков, иными словами поршень ввинчивается в затворное гнездо. При открывании затвора движение совершается в обратном порядке.

По расположению оси рамы поршневые затворы, так же как и клиновые, бывают горизонтальными и вертикальными. В первом случае ось рамы располагается вертикально, а вращение рамы вместе с поршнем происходит в горизонтальной плоскости. Во втором случае ось рамы располагается горизонтально, а вращение поршня вместе с рамой производится в вертикальной плоскости.

Мы уже говорили, что затвор предназначен не только для запирания канала ствола, поэтому в конструкцию современного затвора, кроме запирающего устройства, входит еще несколько механизмов.

Основным механизмом любого затвора является запирающий механизм.

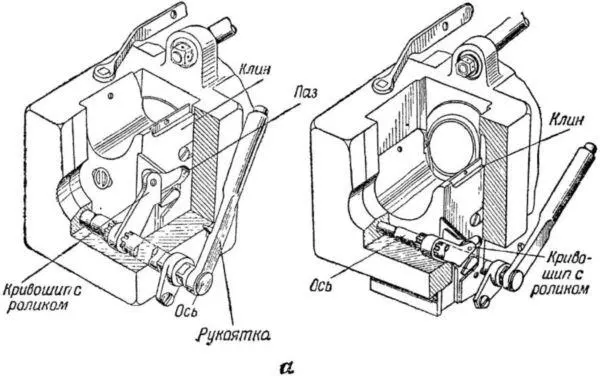

В клиновых затворах запирающий механизм состоит в основном из клина, передвигающегося при помощи кривошипов и рукоятки, укрепленных на одной оси (рис. 26 а ). Ролики кривошипов входят в пазы на клине. При движении рукоятки вперед ролики кривошипов надавливают на грани пазов, заставляя опуститься клин, в результате чего канал ствола открывается. Чтобы закрыть затвор, рукоятку необходимо повернуть назад.

Рис. 26. а — запирающий механики клинового затвора; б — запирающий механизм поршневого затвора; в — ударный механизм клинового затвора; г — стреляющее приспособление поршневого затвора.

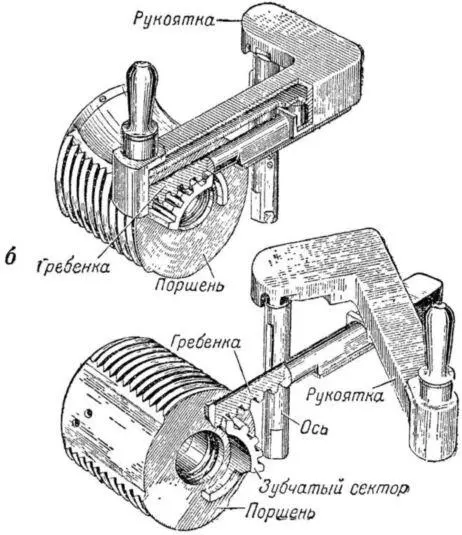

В двухтактном поршневом затворе запирающий механизм состоит из поршня (рис. 26 б ), рамы, гребенки и рукоятки, укрепленной на оси. При повороте рукоятки назад шип рукоятки потянет гребенку, которая своими зубьями сцеплена с зубчатым сектором поршня. Поршень будет поворачиваться вокруг своей оси до тех пор, пока нарезные секторы его не расцепятся с нарезными участками поршневого гнезда. В момент полного расцепления выступ на оси рукоятки упрется в грань дугового паза на раме. Дальнейшее движение рукоятки будет связано с движением самой рамы, которая вместе с поршнем повернется вокруг оси рамы и выведет поршень из гнезда. Закрывание затвора производится движением рукоятки в обратном направлении.

В вертикальных затворах для устранения влияния веса клина или поршня при открывании и закрывании затвора применяется уравновешивающий механизм. При открывании затвора рычаг, насаженный на ось рукоятки, сжимает пружину механизма. Сила сжатой пружины уравновешивает вес затвора, поэтому закрывание его производится легко и без особых усилий. В клиновых затворах сила сжатой пружины превышает вес затвора; в этом случае затвор закрывается автоматически.

Для того, чтобы не произошло самопроизвольного открывания затвора, имеется специальное замыкающее устройство, которое входит в запирающий механизм. В клиновом затворе таким устройством является дуговой участок паза и выемка для ролика кривошипа. Клин не может сдвинуться с места до тех пор, пока рукоятка с кривошипами не повернется на некоторый угол и ролик не выйдет на прямолинейный участок паза.

В поршневом затворе запирание производится при помощи зуба ручки. Чтобы открыть затвор, необходимо надавить на ручку вниз, при этом зуб выйдет из зацепления с рамой и рукоятку можно будет повернуть.

На рис. 24 показан открытый клиновой затвор и горизонтальное клиновое гнездо.

Для производства выстрела в затворе имеется стреляющее приспособление. В клиновых затворах наибольшее распространение получили стреляющие приспособления, состоящие из ударного и спускового механизмов.

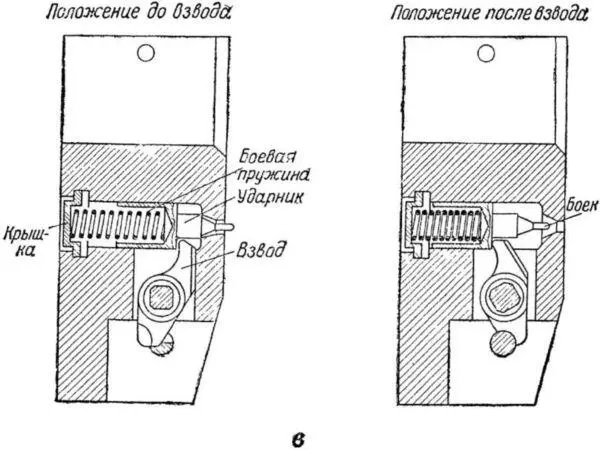

Ударный механизм состоит из ударника, взвода, боевой пружины и крышки (рис. 26 в ). Боевая пружина помещается между перегородкой ударника и крышкой, закрепленной в гнезде ударного механизма. Для производства выстрела ударник необходимо оттянуть назад и тем самым сжать боевую пружину; затем отпустить его. Под действием разжимающейся боевой пружины ударник резко двинется вперед и ударит своим бойком по капсюлю гильзы.

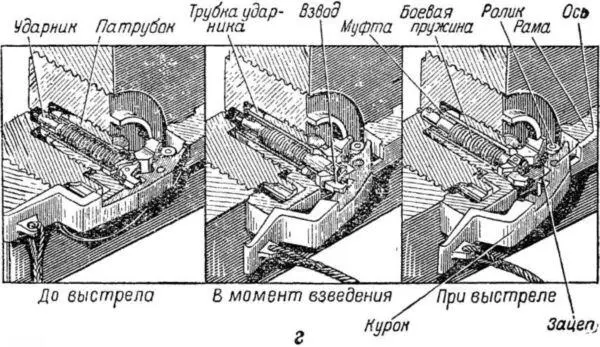

Стреляющее приспособление поршневого затвора помещается внутри патрубка рамы, вокруг которого вращается поршень (рис. 26 а ). Главными частями приспособления являются ударник с бойком, взводом и опорной муфтой или гайкой, боевая пружина, трубка ударника и курок с роликом.

Как же действует стреляющее приспособление? Потяните на себя длинное плечо курка. Курок начнет поворачиваться вокруг своей оси и своим зацепом потянет ударник назад. Одновременно короткое плечо курка своим роликом начнет давить на хвост трубки ударника, посылая ее вперед. Боевая пружина, заключенная между опорной муфтой ударника и кольцевым уступом трубки, сжимается. Но вот взвод ударника срывается с зацепа курка и ударник с муфтой под действием сжатой боевой пружины начинает двигаться вперед; встретив на своем пути уступ поршня, муфта останавливается. Ударник по инерции продвигается дальше, боек ударника выходит за передний срез поршня и разбивает капсюль гильзы. Если поршень не полностью сцепился с витками затворного гнезда, то есть затвор не вполне закрыт, произвести выстрел невозможно. В этом случае трубка ударника своим хвостом упирается в дуговой выступ поршня.

Оттягивание курка для производства выстрела производится при помощи спускового шнура или механизмом спускового стержня.

Изредка бывают такие случаи: вы спускаете ударник, а выстрела нет. Через некоторое время совершенно неожиданно раздается выстрел. Что произошло? Произошел, как говорят артиллеристы, затяжной выстрел. Преждевременное открывание затвора при затяжных выстрелах очень опасно и может привести к ранению номеров орудийного расчета или вывести из строя орудие. Во избежание этого в современных орудиях применяются предохранители инерционного типа на случай затяжных выстрелов.
