Основной частью такого предохранителя является массивное тело, которое помещается или в затворе, или в казеннике и может перемещаться в своем гнезде вдоль оси ствола. При закрывании затвора предохранитель перемещается так, что связывает какую-либо часть затвора с казенником. Следовательно, обычным движением открыть затвор уже нельзя. Во время отката или наката вследствие инерции предохранитель освобождает ту часть затвора, которую он связал с казенником во время закрывания, и тогда затвор можно открыть простым движением. Но если выстрела не произошло, то открыть затвор можно только после выключения предохранителя.

Для выбрасывания стреляной гильзы после выстрела у затворов обоих типов имеются специальные выбрасывающие приспособления, действие которых основано на принципе рычага первого рода. Обычно выбрасыватель состоит из одной или двух ветвей, надетых на одну общую ось. Ось служит опорой при действии выбрасывателя.

Кроме описанных выше механизмов, у затворов современных орудий имеются откидные лотки, которые служат для направления тяжелых снарядов при заряжании. Чтобы при заряжании не задеть за выступы и неровности в затворном гнезде головной частью снаряда или ведущим пояском, имеются направляющие планки. Направляющая планка должна обеспечить свободное скольжение снаряда при заряжании; для того, чтобы убрать направляющую планку при закрывании затвора, не нужно дополнительных движений: поднимание и опускание планки производится при помощи рычага, надетого на ось, связанную с рукояткой затвора. При повороте рычага планка поднимается и подается несколько вперед. При обратном повороте рычага она опускается и не мешает закрыванию затвора.

В верхней части затворного гнезда иногда помещается удержник, назначение которого не допустить выпадения гильзы или патрона при заряжании под большими углами возвышения. При открывании затвора под действием собственного веса длинный конец удержника опускается и остается в наклонном положении, свободно пропуская снаряд и гильзу при заряжании, но не позволяя им выпасть. При закрывании затвора поршень поднимает удержник.

В начале этой книги было указано, что энергия пороховых газов используется для выталкивания снаряда из канала ствола орудия. Когда начала развиваться скорострельная артиллерия, возник вопрос: нельзя ли использовать часть энергии пороховых газов для выполнения всех или некоторых действий, необходимых для производства выстрела? Творческая мысль наших артиллеристов нашла несколько решений этого трудного вопроса. Теперь мы имеем ряд затворов автоматических и полуавтоматических.

Если все действия (открывание затвора, выбрасывание гильзы, заряжание, закрывание затвора, взведение ударника и производство выстрела) совершаются в орудии за счет энергии газов при выстреле, то затвор называется автоматическим. Если же только несколько действий или хотя бы одно из них выполняется за счет энергии газов, то затвор называется полуавтоматическим. В этом разделе мы остановимся лишь на полуавтоматических затворах.

Благодаря простоте открывания и закрывания клиновых затворов полуавтоматика нашла широкое применение в затворах именно этого типа. Полуавтоматические затворы имеют весьма разнообразное устройство. Действие полу-автоматики, грубо говоря, основывается на взведении каким-либо способом пружины и на использовании энергии взведенной пружины для выполнения того или иного действия. По принципу действия полуавтоматика обычно подразделяется на инерционную, механическую и полуавтоматику смешанного типа.

Полуавтоматика инерционного типа основана на использовании силы инерции: во время отката тяжелое тело, стремясь остаться на месте, сжимает пружину. Такая полуавтоматика характеризуется совершенным отсутствием механической связи затвора с неподвижными частями орудия, Открывание и закрывание затвора в этом случае производится за счет энергии сжатой пружины, накопленной в результате движения тяжелого тела.

Недостатком полуавтоматики инерционного типа является сложность механизма. В настоящее время полуавтоматика, основанная на использовании только силы инерции, не применяется.

Перейдем к рассмотрению полуавтоматики, использующей энергию наката (рис. 27).

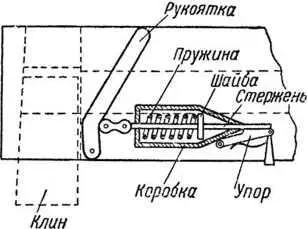

Рис. 27. Схема полуавтоматики .

Чтобы открыть затвор при первом заряжании орудия, снабженного такой полуавтоматикой, необходимо вручную повернуть рукоять. При этом будет двигаться назад шарнирно связанный с ней стержень, шайба которого начнет сжимать пружину, заключенную в коробке на стволе орудия. Клин в открытом положении удерживается ветвями выбрасывателя. При досылке патрона ветви сбиваются ударом закраины гильзы и пружина, разжимаясь, посылает вперед стержень, который заставляет вращаться рукоять в обратном направлении и тем самым закрывает затвор.

При выстреле ствол вместе с коробкой и стержнем движется назад, упор же остается на месте, так как не укреплен на люльке. При накате стержень доходит до выступа упора и останавливается, а ствол продолжает накатываться. Вследствие этого стержень нажимает на рукоять, заставляет ее повернуться назад, в результате чего затвор открывается. Одновременно с этим шайба стержня сжимает пружину.

Когда ствол накатится на место, затвор уже будет открыт и ветви выбрасывателя, выбросив гильзу, своими захватами удержат клин в открытом положении. Пружина в этот момент будет сжата. Коническая часть коробки при накате, нажимая на ролик упора, опустит его вниз, и стержень освободится. При откате упор поднимается вверх под действием своей пружины. Представьте себе, что упор не поднялся. В этом случае затвор не откроется, и стреляющему придется перед каждым выстрелом открывать затвор вручную.

В современных полевых и зенитных орудиях среднего калибра наибольшее распространение получила полуавтоматика копирного (смешанного) типа.

Применение полуавтоматики дало возможность увеличить скорострельность огнестрельного оружия и облегчило работу заряжающего.

Для того, чтобы можно было наводить орудие в цель и передвигать его с одного места на другое, орудийный ствол закрепляется на лафете. Лафет состоит из двух частей, связанных между собой: станка и повозки.

Лафеты старых систем обычно состояли из одного станка. Они назывались лафетами однобрусного типа (рис. 28 а ).

В этом случае станок принимал на себя всю силу отдачи выстрела. Лобовая часть такого однобрусного станка опиралась на боевую ось, а хоботовая часть при помощи сошника упиралась в грунт.
