Из пробоин неустановленного калибра большую часть составляли «отверстия малого диаметра, с кольцевым валиком, произведенные т. н. „подкалиберными“ боеприпасами. Причем установлено, что данным типом боеприпаса комплектуются боекомплекты 28/20-мм ПТР, 37-мм противотанковой пушки, 47-мм противотанковой чехословацкой пушки, 50-мм противотанковой, казематной и танковой пушек».

Отмечалось в отчете и применение немцами новых снарядов, названных «кумулятивными», следами попаданий которых были отверстия с оплавленными краями.

В некоторых изданиях можно встретить информацию о том, что с 1942 года «тридцатьчетверки» выпускались с 60-мм лобовой броней корпуса. На самом деле это не так. Действительно, на заседании ГКО 25 декабря 1941 года было принято постановление № 1062, предписывавшее начиная с 15 февраля 1942 года, выпускать Т-34 с лобовой броней толщиной 60 мм. Такое решение, по-видимому, можно объяснить как раз применением немцами во все возрастающем количестве 50-мм противотанковых пушек Рак 38 с длиной ствола в 60 калибров, бронебойный (с бронебойным наконечником) и бронебойно-подкалиберный снаряды которых пробивали лобовую броню Т-34 на дистанции до 1000 м, а также использованием подкалиберных снарядов для 50-мм танковых пушек L/42 танков Pz.III, которые добивались аналогичного результата с дистанции до 500 м.

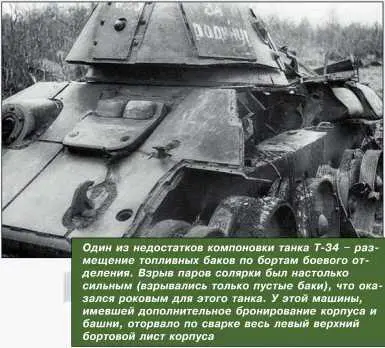

Один из недостатков компоновки танка Т-34 — размещение топливных баков по бортам боевого отделения. Взрыв паров солярки был настолько сильным (взрывались только пустые баки), что оказался роковым для этого танка. У этой машины, имевшей дополнительное бронирование корпуса и башни, оторвало по сварке весь левый верхний бортовой лист корпуса.

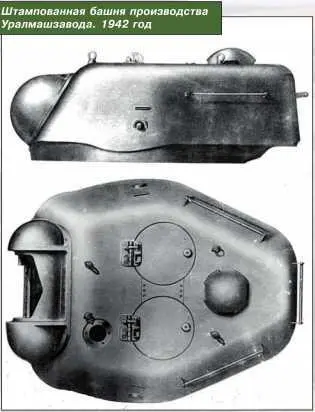

Штампованная башня производства Уралмашзавода. 1942 год.

Поскольку металлургические заводы не могли быстро выдать нужное количество 60-мм броневого проката, танковым заводам предписывалось осуществить экранировку лобовых частей корпуса и башни 10—15-мм бронелистами, использовавшимися на заводе № 264 при производстве бронекорпусов танков Т-60. Однако уже 23 февраля 1942 года ГКО отменил свое решение, отчасти из-за сложностей с изготовлением 60-мм бронелиста, отчасти из-за достаточно редкого применения немцами подкалиберных снарядов. Тем не менее танки с экранированными корпусами и башнями выпускались на СТЗ и заводе № 112 вплоть до начала марта 1942 года, пока не был израсходован их задел. На заводе «Красное Сормово» были отлиты и установлены на танки восемь башен с 75-мм броней.

Этот же завод, кроме того, осенью 1942 года выпустил 68 танков Т-34, корпуса и башня которых были оборудованы фальшбортами. Предполагалось, что они защитят танки от немецких кумулятивных снарядов. Однако проверить это не удалось — в первом же бою почти все экранированные таким образом боевые машины были подбиты обычными бронебойными снарядами 75-мм противотанковых пушек противника. Вскоре работы по защите танков от кумулятивных боеприпасов были прекращены, так как немцы использовали их крайне редко.

Башня танка послевоенного выпуска завода «Красное Сормово».

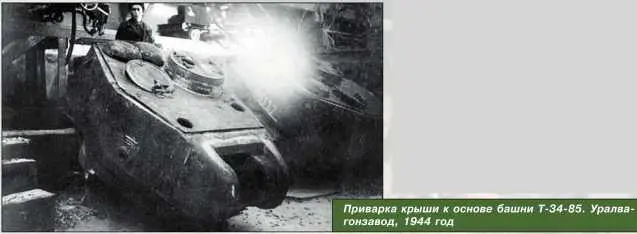

Приварка крыши к основе башни Т-34-85. Уралвагонзавод, 1944 год.

В 1942 году ситуация с защищенностью «тридцатьчетверки» несколько осложнилась. Вермахт во все возрастающих количествах начал получать средние танки Pz.III с 50-мм пушкой с длиной ствола в 60 калибров и Pz.IV с 75-мм пушкой с длиной ствола сначала в 43, а потом и в 48 калибров. Последние пробивали лобовые детали башни танка Т-34 на дальности до 1000 м, а лоб корпуса на дальности до 500 м. Последнее обстоятельство вполне понятно: неоднократные испытания обстрелом корпусов танков Т-34 на НИБТПолигоне показали, что верхний лобовой лист, имевший толщину 45 мм и угол наклона 60°, по снарядостойкости был равноценен вертикально расположенному бронелисту толщиной 75–80 мм.

Для анализа стойкости брони танка Т-34 группой сотрудников московского ЦНИИ № 48 была произведена оценка их поражаемости и причины выхода из строя.

В качестве исходных данных для оценки поражаемости танков Т-34 работниками группы были взяты сведения с ремонтных баз № 1 и № 2, находившихся в Москве, а также материалы ГАБТУ, полученные с ремонтной базы при заводе № 112. В общей сложности были собраны сведения о 154 танках, получивших поражения броневой защиты. Как показал анализ, наибольшее число поражений — 432 (81 %) приходилось на корпус танка. 102 поражения (19 %) пришлось на башню. Причем более половины (54 %) поражений корпусов и башен танков Т-34 были безопасными (выбоины, вмятины).

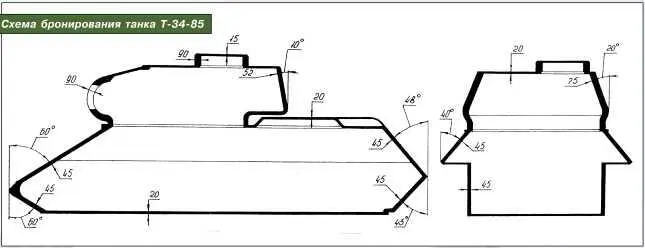

Схема бронирования танка Т-34-85.

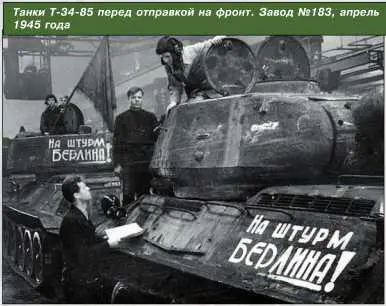

Танки Т-34-85 перед отправкой на фронт. Завод № 183, апрель 1945 года.

В отчете группы было отмечено, что «основным средством борьбы с танком Т-34 являлась артиллерия противника калибра от 50 мм и выше.

Из 154 машин в верхнюю лобовую деталь было 109 поражений, из которых 89 % безопасных, причем опасные поражения пришлись на калибр более 75 мм. Доля опасных поражений от 50-мм пушек составила 77 %. Высокая бронестойкостъ верхней лобовой детали была получена в том числе и за счет ее наклонного расположения.

На нижней лобовой детали было обнаружено всего 12 поражений (2,25 %), то есть количество весьма незначительное, причем 66 %) поражений является безопасным. Борта корпуса имели наибольшее количество поражений — 270 (50,5 % от общего количества), из которых 157 (58 %) приходилось на переднюю часть бортов корпуса (отделение управления и боевое отделение) и 42 %) — 113 поражений — на кормовую часть. Наиболее массовыми являлись калибры 50 мм и выше — 75, 88, 105 мм. Все попадания снарядов крупных калибров и 61,5 %) попаданий 50-мм снарядов оказались опасными».

Полученные данные по поражаемости основных деталей корпуса и башни позволили оценить качество брони. Процент крупных поражений (проломы, проломы с трещинами, отколы и расколы) был весьма невелик — 3,9 %, и по характеру поражений качество брони было признано вполне удовлетворительным.

Больше всего подвергались обстрелу борта корпуса (50,5 %), лоб корпуса (22,65 %) и башня (19,14 %).
