Уровень броневой защиты серийных танков, которые начали выходить из заводских цехов через год с небольшим, в принципе был таким же, как у прототипов. Существенно не изменились ни толщина броневых листов, ни их взаиморасположение. Начало Великой Отечественной войны обнадеживало — выяснилось, что танки Т-34 в стандартных боевых ситуациях практически не поражались огнем штатных противотанковых средств Вермахта. Во всяком случае, такая картина имела место в начальный период войны.

Вид на верхний лобовой лист корпуса с шаровой установкой курсового пулемета и - фото 76

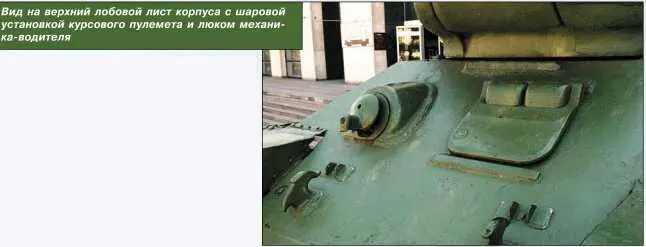

Вид на верхний лобовой лист корпуса с шаровой установкой курсового пулемета и люком механика-водителя.

Танк Т34 с пушкой Л11 В борту башни хорошо видны три пробоины Схема - фото 77

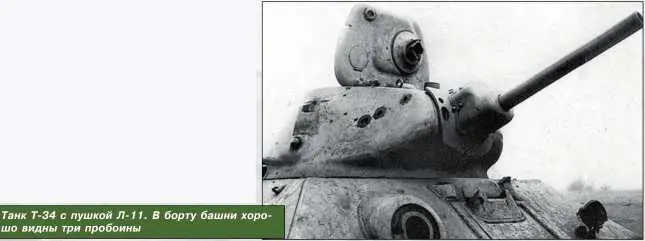

Танк Т-34 с пушкой Л-11. В борту башни хорошо видны три пробоины.

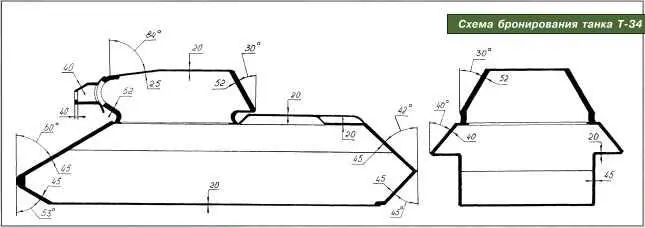

Схема бронирования танка Т34 Подтвердили ее и испытания проводившиеся в - фото 78

Схема бронирования танка Т-34.

Подтвердили ее и испытания, проводившиеся в Сталинграде 19 сентября 1941 года на полигоне, где формировалась 4-я танковая бригада полковника М.Е. Катукова. Побудительным мотивом для проведения этих испытаний стало освоение на СТЗ процесса упрощенной термообработки броневых деталей. Первый корпус, изготовленный по новому техпроцессу, был обстрелян из 45-мм противотанковой и 76-мм танковой пушек.

«В ходе испытаний бронекорпус подвергся следующей схеме обстрела:

а. в правый борт выпущено семь бронебойных 45-мм и один фугасный 76-мм снаряд;

б. в правый подкрылок было выпущено восемь бронебойных 45-мм снарядов;

в. в верхний лист кормы было выпущено три бронебойных 45-мм снаряда;

г. в верхний лист носа было выпущено три бронебойных и один фугасный 76-мм снаряды.

Обстрел из 45-мм противотанковой пушки производился с дистанции 50 м.

Борта и подкрылки обстреливались под утлом 50° и 12° к нормали, нос и корма — по нормали к естественному положению корпуса. Испытаниями было установлено, что общая конструкционная прочность корпуса при его обстреле бронебойными снарядами калибра 45 мм в целом сохранена полностью и наблюдались лишь частичные разрушения швов при попадании снарядов около них, и только попадание 76-мм бронебойных снарядов вызывало незначительные разрушения швов и сколы небольшой протяженности».

В целом все ясно, комментировать тут нечего. Однако, не следует преувеличивать неуязвимость броневой защиты танка Т-34. Обычно в пользу этой самой неуязвимости приводят отзывы противника о столкновениях с танками Т-34 летом 1941 года. Однако к этим отзывам (с некоторыми из них мы познакомимся ниже) следует относиться с известной долей критики. С одной стороны, по причине несколько избыточной их эмоциональности, а с другой — потому что в большинстве случаев в советской печати они приводились не полностью, то есть без конца. А конец, как правило, был один — советский танк Т-34 (или КВ) подбивался. Если этого не могла сделать противотанковая артиллерия, то делала дивизионная или зенитная. Для того чтобы убедиться в этом, достаточно взглянуть на данные отчета о повреждениях советских подбитых танков, поступивших на ремонтные предприятия в ходе битвы за Москву в период с 9 октября 1941 года по 15 марта 1942 года.

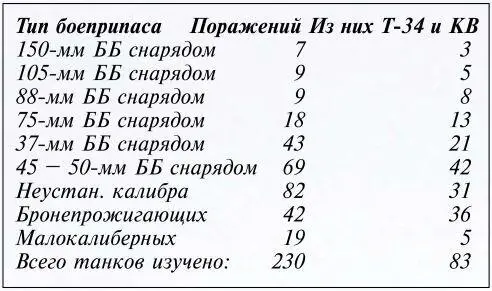

Число поражений (сквозных или опасных) отечественных танков бронебойными снарядами.

Примечание итоговая цифра не совпадает с числом поражений по причине наличия - фото 79

Примечание : итоговая цифра не совпадает с числом поражений по причине наличия во многих танках (особенно среднего и тяжелого типа) более 1-го поражения.

Общее число попаданий превышает число поражений в среднем в 1,6–1,7 раза.

Тридцатьчетверки производства СТЗ На переднем плане машина со сварной - фото 80

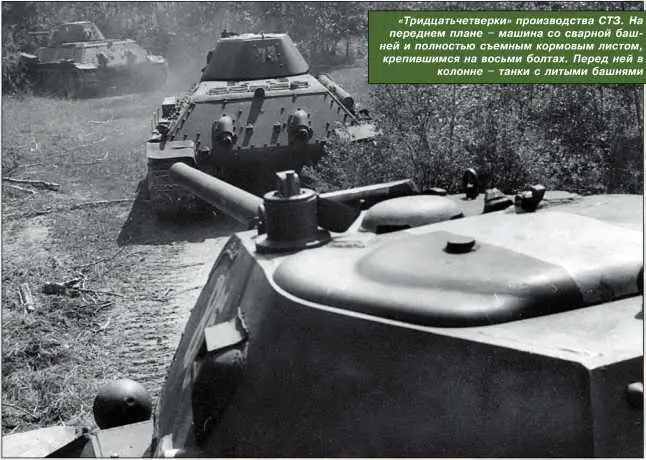

«Тридцатьчетверки» производства СТЗ. На переднем плане — машина со сварной башней и полностью съемным кормовым листом, крепившимся на восьми болтах. Перед ней в колонне — танки с литыми башнями.

В дальнейшем, по мере количественного роста парка средних и тяжелых танков, превышение числа попаданий над числом поражений стало еще больше. Так, например, для поражения одного танка Т-34 на реальных дальностях боя летом 1942 года требовалось попадание в него пяти 50-мм бронебойно-подкалиберных снарядов.

Следует отметить, что большинство пробоин и вмятин от снарядов приходилось на борта и корму корпусов и башен советских танков. На лобовой броне отметины от попаданий практически отсутствовали, что говорило о нежелании немецких артиллеристов и танкистов вести огонь по советским танкам с лобовых ракурсов. При этом особо отмечалось, что, несмотря на наклон бортовых броневых листов танка Т-34 в 40°, они пробивались снарядами 47-мм чешских и 50-мм немецких противотанковых пушек: «несмотря на большой угол наклона, скользящих следов на броне обнаружено сравнительно немного. Большинство пробоин (14 из 22) нормализованы в той или иной степени».

Т34 производства СТЗ с литой башней изготовленной на заводе 264 Лето 1942 - фото 81

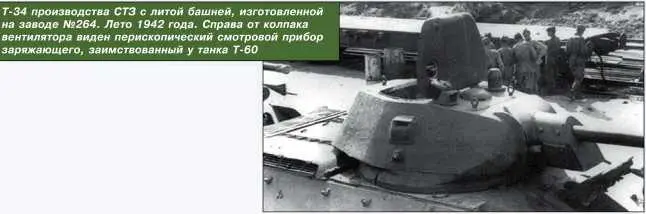

Т-34 производства СТЗ с литой башней, изготовленной на заводе № 264. Лето 1942 года. Справа от колпака вентилятора виден перископический смотровой прибор заряжающего, заимствованный у танка Т-60.

Литая башня производства завода 112 без кормовой дверцы для демонтажа пушки - фото 82

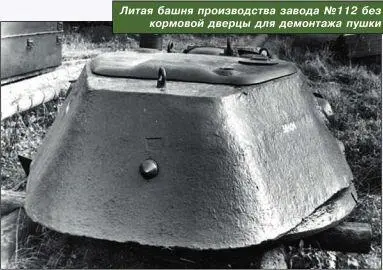

Литая башня производства завода № 112 без кормовой дверцы для демонтажа пушки.

Средний танк Т34 55й отдельный танковый полк 4й механизированный корпус - фото 83

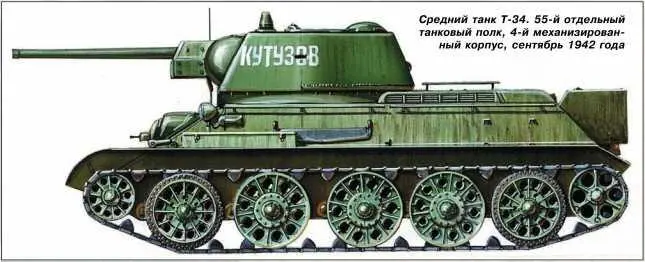

Средний танк Т-34. 55-й отдельный танковый полк, 4-й механизированный корпус, сентябрь 1942 года.

Здесь необходимо дать некоторые пояснения. Дело в том, что уже в 1941 году немцы начали активно применять бронебойные снаряды с бронебойными наконечниками. У 50-мм снарядов дополнительно приваривалась головка из стали высокой твердости, а 37-мм снаряды при изготовлении подвергались неравномерной закалке. Применение бронебойного наконечника позволяло снаряду при соприкосновении с броней довернуться в сторону наклона — нормализоваться, благодаря чему его путь в броне сокращался. Такими снарядами калибра 50 мм пробивалась и лобовая броня Т-34, при этом канал пробоины был наклонным, как если бы огонь по танку велся с возвышения. Будет не лишним напомнить, что производство таких снарядов было освоено в СССР только после войны. Однако вернемся к отчету.

Тридцатьчетверки оборудованные дополнительной лобовой броней на СТЗ - фото 84

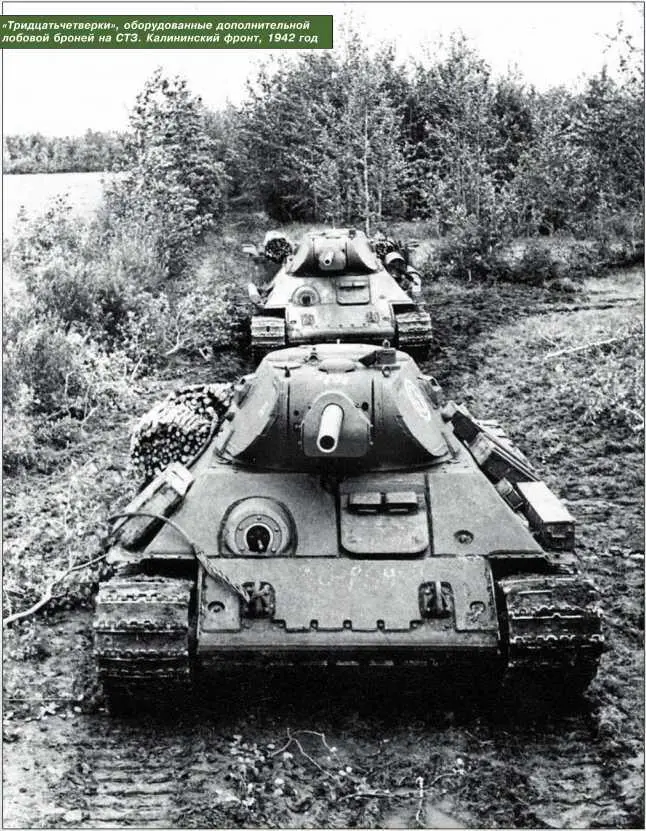

«Тридцатьчетверки», оборудованные дополнительной лобовой броней на СТЗ. Калининский фронт, 1942 год.
