Таким образом, уровень бронезащиты Т-34-85 по сравнению с танком Т-34, вооруженным 76-мм пушкой, возрос незначительно. Но если говорить о защищенности в целом, то она возросла весьма существенно. Решающее влияние на этот процесс оказало не усиление бронирования башни, а установка в ней новой мощной пушки. Благодаря этому удалось увеличить дистанцию огневого боя и в результате снизить вероятность поражения танка вражескими снарядами. Важное значение имело и размещение в башне третьего члена экипажа.

Средний танк Т-34-85. Германия, 1945 год.

Теперь командир танка, избавившись от функций наводчика, мог полностью сосредоточиться на наблюдении за полем боя, поиске целей и оценке обстановки. В результате действенность упреждающего и ответного огня танка по танкоопасным целям и эффективность его противоартиллерийского маневра существенно возросли. В полной мере способствовали этому оснащение Т-34-85 качественными приборами наблюдения и радиосвязью.

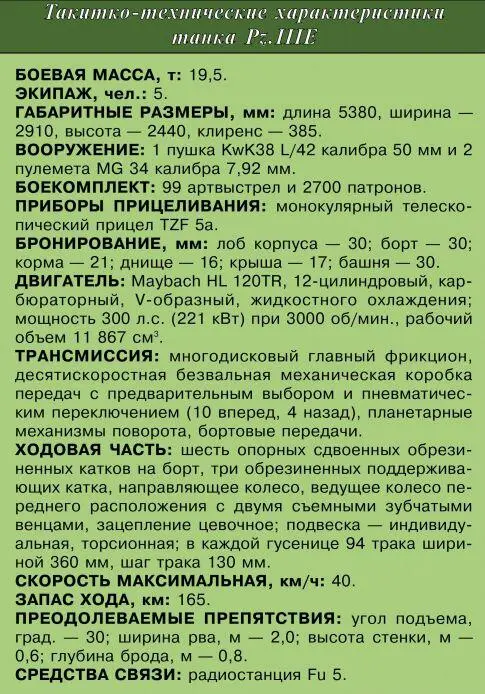

Panzer III — первый по-настоящему боевой танк Вермахта. Выпускался с 1937 по 1943 г. С 1940 до начала 1943 г. был основным средним танком германской армии.

Накануне войны с Советским Союзом Вермахт располагал 1325 танками Pz.III (235 с 37-мм пушками, 1090 — с 50-мм), еще 104 находились в ремонте и на перевооружении.

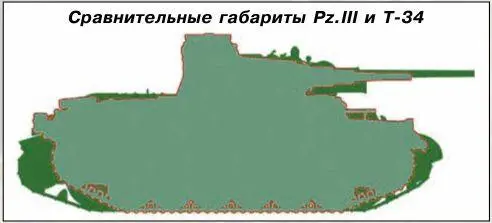

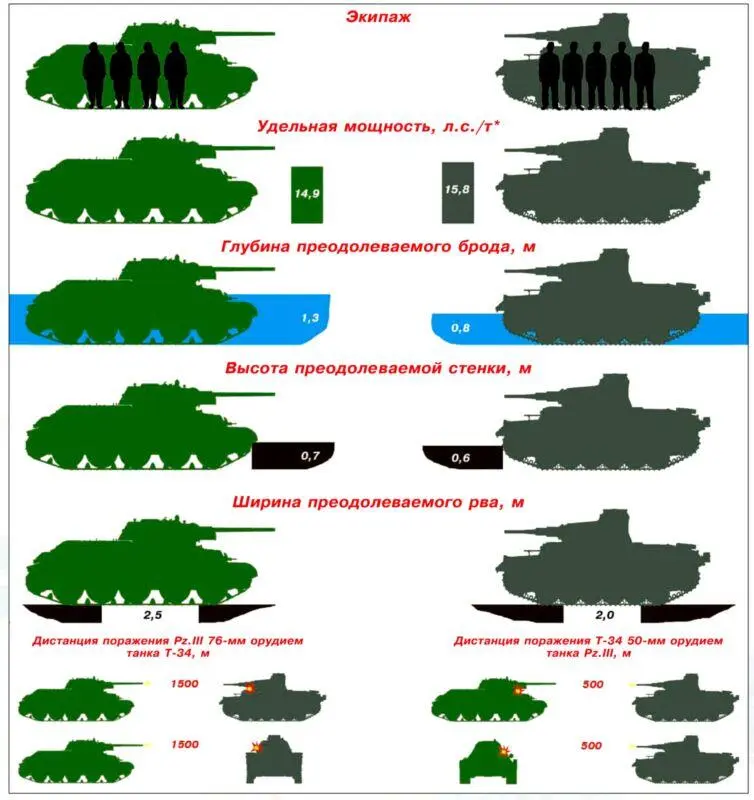

По трем основным оценочным параметрам — вооружению, маневренности и броневой защите — Pz.III существенно превосходил из советских танков только Т-26. Над БТ-7 немецкая машина имела преимущество в броневой защите, над Т-28 и КВ — в маневренности. По всем трем параметрам немецкий средний танк уступал только Т-34. Вместе с тем Pz.III имел неоспоримое превосходство над всеми советскими танками в количестве и качестве приборов наблюдения, качестве прицелов, надежности двигателя, трансмиссии и ходовой части.

Немаловажным преимуществом было стопроцентное разделение труда членов экипажа, чего не было на большинстве советских танков.

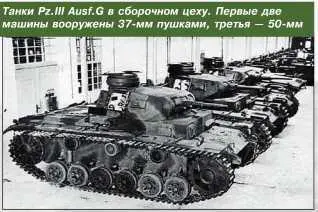

Танки Pz.III Ausf.G в сборочном цеху. Первые две машины вооружены 37-мм пушками, третья — 50-мм.

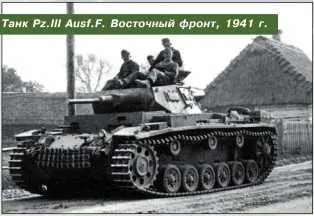

Танк Pz.III Ausf.F. Восточный фронт, 1941 г.

Примечание : * — удельная мощность Т-34 рассчитана исходя из эксплуатационной мощности двигателя 400 л.с.

Последние обстоятельства, при отсутствии ярко выраженного превосходства в ТТХ в целом, позволяли Pz.III в большинстве случаев выходить победителем из танковых дуэлей. Впрочем, при встречах с Т-34, а тем более с КВ, добиться этого было весьма трудно: пробить их броню немецкая 50-мм пушка могла только с очень малой дистанции.

Как известно, подвижность танка, обеспечивается примененными на нем двигателем, трансмиссией и ходовой частью. Немаловажное значение имеет также конструкция органов управления и удобство работы механика-водителя. Попробуем разобраться, как эти вопросы были решены на «тридцатьчетверке».

На танке Т-34 устанавливался 12-цилиндровый четырехтактный бескомпрессорный дизель В-2-34. Номинальная мощность двигателя — 450 л.с. при 1750 об/мин, эксплуатационная — 400 л.с. при 1700 об/мин, максимальная — 500 л.с. при 1800 об/мин. Цилиндры располагались V-образно под углом 60°.

Использование на танке Т-34 дизельного двигателя было важным и неоспоримым достоинством. Советским конструкторам действительно первым в мире удалось создать и довести до серийного производства мощный быстроходный танковый дизель. Одним из важнейших побудительных мотивов при его создании была, безусловно, более высокая экономичность по сравнению с бензиновыми моторами.

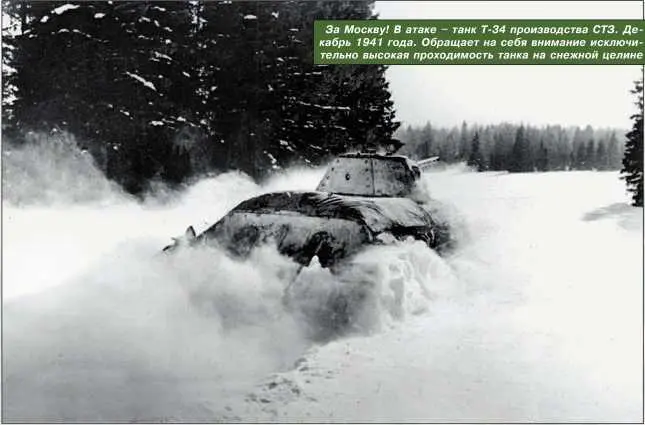

За Москву! В атаке — танк Т-34 производства СТЗ. Декабрь 1941 года. Обращает на себя внимание исключительно высокая проходимость танка на снежной целине.

Повышенная пожаробезопасность — скорее формальная причина, так как этот параметр обеспечивается не столько типом топлива, сколько расположением топливных баков и эффективностью системы пожаротушения. В пользу последнего утверждения говорит тот факт, что 70 % из безвозвратно потерянных в годы войны танков Т-34 сгорели.

Следует подчеркнуть, что дизель В-2 с точки зрения конструкции был выдающимся образцом, настолько удачным, что использовался в различных модификациях на десятках боевых и специальных машин в послевоенные годы. Вместе с тем двигателю В-2 был свойственен ряд недостатков. Причем связаны они были отнюдь не с конструкцией двигателя как такового, а скорее с неспособностью, или с весьма ограниченной способностью, отечественной промышленности тех лет «переварить» столь сложный агрегат.

В 1941 году практически ни один узел двигателя надежно не работал. С огромным трудом удалось добиться, чтобы двигатели работали 100–120 моточасов при требуемой ГАБТУ гарантийной наработке в 150 моточасов. Причем речь идет о моточасах, отработанных на стенде, в почти идеальных условиях. В условиях же реальной фронтовой эксплуатации двигатели не отрабатывали и половину этого ресурса. Как известно, двигатель в танке работает в крайне перенапряженном режиме, особенно с точки зрения воздухоподачи и воздухоочистки.

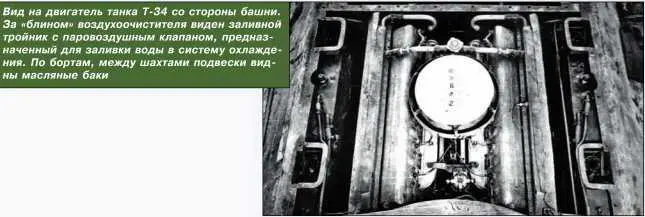

Вид на двигатель танка Т-34 со стороны башни. За «блином» воздухоочистителя виден заливной тройник с паровоздушным клапаном, предназначенный для заливки воды в систему охлаждения. По бортам, между шахтами подвески видны масляные баки.

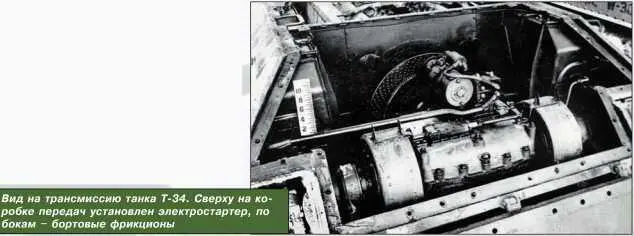

Вид на трансмиссию танка Т-34. Сверху на коробке передач установлен электростартер, по бокам — бортовые фрикционы.

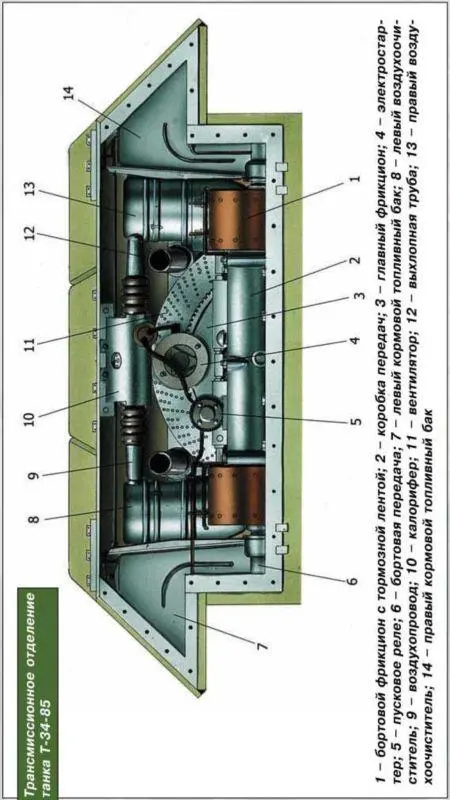

Трансмиссионное отделение танка Т-34-85.
