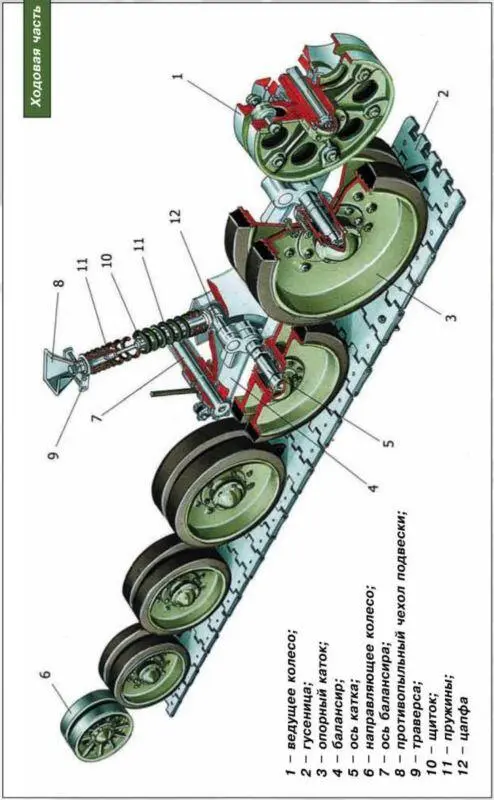

Ходовая часть С марта 1943 года на Т34 начала устанавливаться пятискоростная - фото 110

Ходовая часть.

С марта 1943 года на Т-34 начала устанавливаться пятискоростная коробка передач с постоянным зацеплением шестерен. Здесь уже перемещались не шестерни, а специальные каретки, двигавшиеся вдоль вала на шлицах и включавшие уже находившуюся в зацеплении нужную пару шестерен. Появление этой коробки существенно облегчило переключение передач и положительно сказалось на динамических характеристиках танка.

Свою долю проблем создавал и главный фрикцион. Из-за быстрого износа, а также вследствие неудачной конструкции он почти никогда не выключался полностью, его «вело» и переключить передачу в таких условиях было сложно. При невыключенном главном фрикционе «воткнуть» нужную передачу удавалось только очень опытным механикам-водителям. Остальные же поступали проще: перед атакой включалась 2-я передача (стартовая для Т-34), а с двигателя снимался ограничитель оборотов. В движении дизель раскручивали до 2300 об/мин, танк же, соответственно, разгонялся до 20–25 км/ч. Изменение скорости осуществлялось изменением числа оборотов, а попросту — сбросом «газа». Нет необходимости объяснять, что такая солдатская хитрость уменьшала и без того небольшой моторесурс двигателя. Впрочем, редкий танк доживал до выработки его «сердцем» даже половины этого ресурса.

В 1943 году конструкция главного фрикциона была усовершенствована. Кроме того, ввели сервомеханизм педали выключения главного фрикциона, заметно облегчивший работу механика-водителя, и без того требовавшую немалых физических усилий. За время длительного марша механик-водитель терял в весе несколько килограммов.

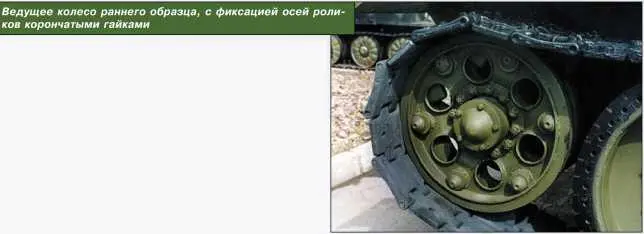

Ведущее колесо раннего образца с фиксацией осей роликов корончатыми гайками - фото 111

Ведущее колесо раннего образца, с фиксацией осей роликов корончатыми гайками.

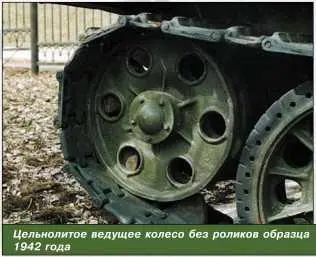

Цельнолитое ведущее колесо без роликов образца 1942 года Ведущее колесо - фото 112

Цельнолитое ведущее колесо без роликов образца 1942 года.

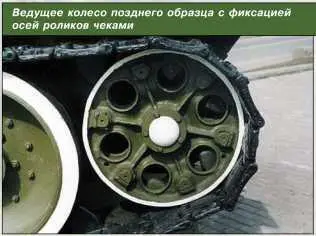

Ведущее колесо позднего образца с фиксацией осей роликов чеками На - фото 113

Ведущее колесо позднего образца с фиксацией осей роликов чеками.

На маневренность танка существенное влияние оказывает отношение длины опорной поверхности к ширине колеи — L/B. У Т-34 оно равнялось 1,5 и было близко к оптимальному. У средних немецких танков оно было меньше: у Pz.III — 1,2, у Pz.IV — 1,43. А значит, и поворотливость у них была лучше. Лучше этот показатель был и у «Тигра». Что касается «Пантеры», то соотношение L/B у нее было таким же, как и у Т-34.

Ходовая часть танка применительно к одному борту состояла из пяти сдвоенных опорных катков диаметром 830 мм. Опорные катки, выпускавшиеся разными заводами и в разное время, существенно отличались по конструкции и внешнему виду: литые или штампованные, с резиновыми бандажами или с внутренней амортизацией (летом 1942 года СТЗ выпускал катки вообще без амортизации).

Отсутствие на опорных катках резиновых бандажей вносило свою лепту в демаскирующий танк шум. Главным его источником были гусеницы, гребни которых должны были точно попадать между роликами на ведущем колесе. Но когда гусеница растягивалась, расстояние между гребными увеличивалось и гребни били по роликам. Добавляло грохоту и отсутствие на Т-34 глушителя.

Органическим недостатком Т-34 являлась пружинная подвеска типа Кристи, сообщавшая машине во время движения сильные колебания. Кроме того, шахты подвески «съедали» значительную часть забронированного объема.

Двигатель, трансмиссия и ходовая часть танка Т-34-85 по сравнению с танком Т-34 принципиальных изменений не претерпели. Поэтому характеристики подвижности, несмотря на возросшую массу, изменились незначительно, чего нельзя сказать о надежности.

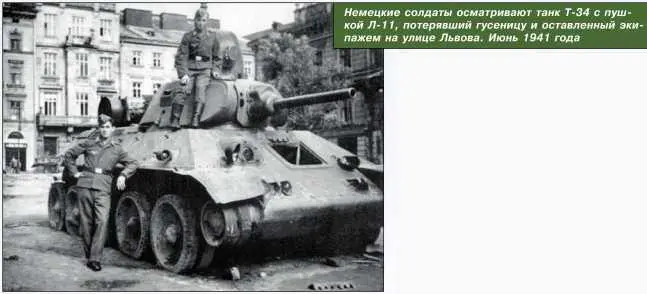

Немецкие солдаты осматривают танк Т34 с пушкой Л11 потерявший гусеницу и - фото 114

Немецкие солдаты осматривают танк Т-34 с пушкой Л-11, потерявший гусеницу и оставленный экипажем на улице Львова. Июнь 1941 года.

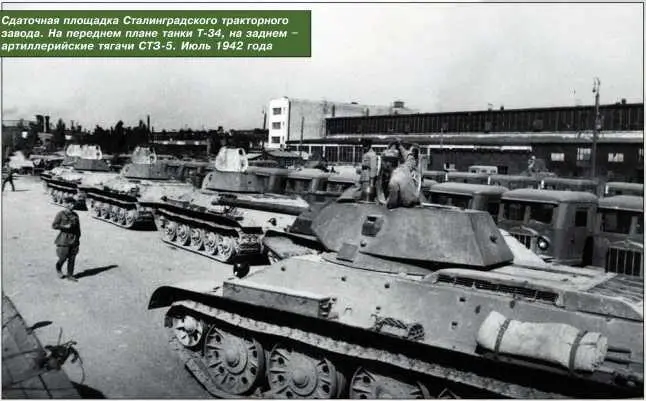

Сдаточная площадка Сталинградского тракторного завода На переднем плане танки - фото 115

Сдаточная площадка Сталинградского тракторного завода. На переднем плане танки Т-34, на заднем — артиллерийские тягачи СТЗ-5. Июль 1942 года.

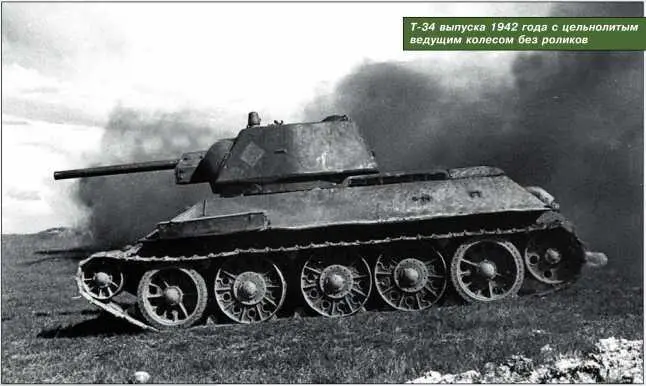

Т34 выпуска 1942 года с цельнолитым ведущим колесом без роликов Танк Т34 - фото 116

Т-34 выпуска 1942 года с цельнолитым ведущим колесом без роликов.

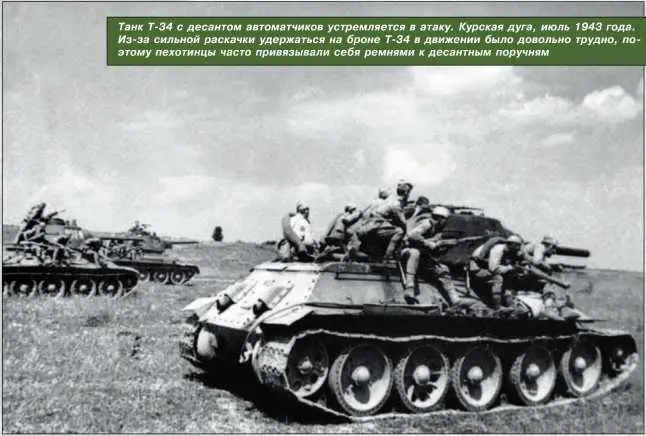

Танк Т34 с десантом автоматчиков устремляется в атаку Курская дуга июль 1943 - фото 117

Танк Т-34 с десантом автоматчиков устремляется в атаку. Курская дуга, июль 1943 года. Из-за сильной раскачки удержаться на броне Т-34 в движении было довольно трудно, поэтому пехотинцы часто привязывали себя ремнями к десантным поручням.

Во многом благодаря поступлению в 1943 году по ленд-лизу современных станков удалось существенно повысить качество изготовления двигателей В-2-34, пятиступенчатых коробок передач, бортовых редукторов и т. д. Уже не редки были случаи, когда двигатели отрабатывали на танках без поломок по нескольку сот моточасов. Этому способствовала и замена в общем-то неплохих воздухоочистителей «Циклон» на еще более производительные «Мультициклон», введение всережимных регуляторов и т. д. Повышение надежности работы двигателя и трансмиссии положительно сказалось на маневренности. И если средние скорости движения остались прежними, то время, в течение которого танк мог двигаться с такой скоростью, увеличилось. Кроме того, танкисты перестали бояться активно маневрировать на поле боя. Все это также сказалось на защищенности боевых машин. Недаром существуют старые танкистские поговорки о том, что «поражаемость танка пропорциональна квадрату его скорости» и простая и точная: «Броня — фигня, но танки наши быстры!».

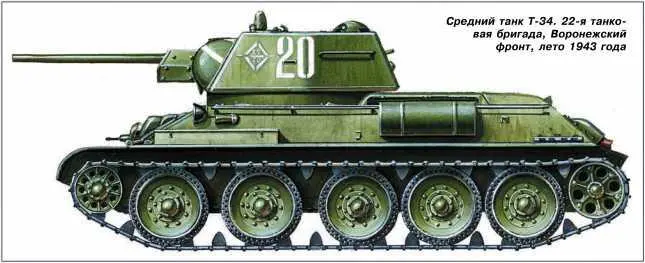

Средний танк Т34 22я танковая бригада Воронежский фронт лето 1943 года - фото 118

Средний танк Т-34. 22-я танковая бригада, Воронежский фронт, лето 1943 года.

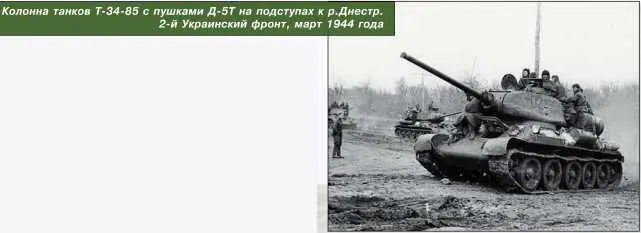

Колонна танков Т3485 с пушками Д5Т на подступах к р Днестр 2й Украинский - фото 119

Колонна танков Т-34-85 с пушками Д-5Т на подступах к р. Днестр. 2-й Украинский фронт, март 1944 года.

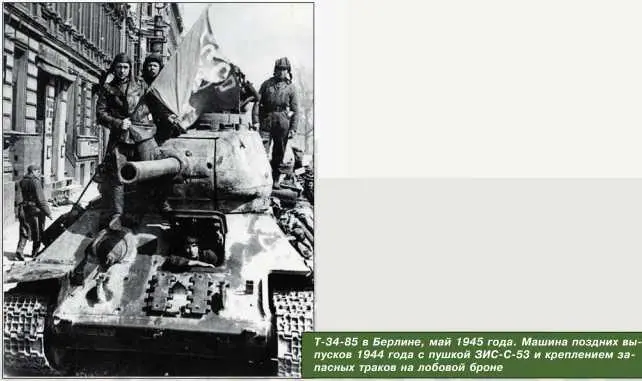

Т3485 в Берлине май 1945 года Машина поздних выпусков 1944 года с пушкой - фото 120

Т-34-85 в Берлине, май 1945 года. Машина поздних выпусков 1944 года с пушкой ЗИС-С-53 и креплением запасных траков на лобовой броне.
