Максим Коломиец - «Чудо-оружие» Сталина. Плавающие танки Великой Отечественной Т-37, Т-38, Т-40

При проектировании бронекорпуса танка Т-39 конструкторы использовали опыт работ по машине Т-43-2, однако бортовые листы пришлось расположить вертикально:

«Наклонные борта, вызывая серьезное утяжеление подвески и корпуса, требовали значительного (до 300 мм) уширения корпуса, не говоря уже об усложнении танка. Вместе с тем, возможные углы наклона листов равны 12–15 градусов и только частично больше. Таким образом, повышение пулестойкости, достигаемое ими, нельзя назвать значительным» (36).

Комиссия АБТУ РККА, рассмотревшая проект Т-39, пришла к выводу, что он не удовлетворяет требованиям, предъявляемым для легкого разведывательного танка. Основным недостатком было признано отсутствие возможности преодолевать водные преграды на плаву. Поэтому в апреле 1938 года АБТУ РККА выдало тактико-технические требования на разработку нового плавающего разведывательного танка. Согласно заданию, КБ завода № 37 должно было спроектировать машину массой не более 4,8 т, с экипажем из двух человек, имевшую броню до 13 мм и вооруженную 12,7 и 7,62-мм пулеметами. Из-за отсутствия дизельного двигателя подходящей мощности предполагалось использовать импортный автомобильный двигатель «Додж», серийное производство которого под индексом ГАЗ-11 должен был наладить Горьковский автомобильный завод.

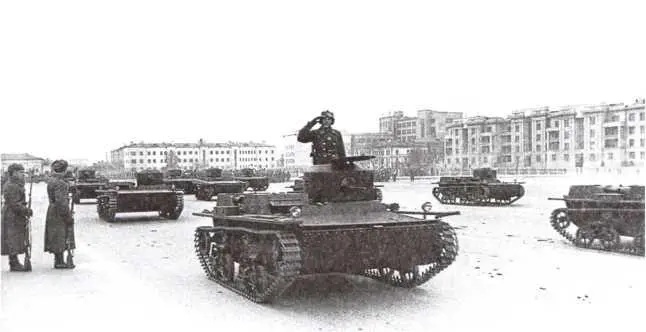

Прохождение танков Т-38 во время парада. Куйбышев, 7 ноября 1939 года (РГАКФД).

В августе 1938 года комиссия АБТУ РККА рассмотрела эскизный проект и макет будущего танка. Проект получил одобрение, и КБ завода № 37 приступило к детальной разработке новой боевой машины. Новый танк получил заводское обозначение 010, а в документах Автобронетанкового управления значился как Т-40.

Танк проектировался с двумя различными вариантами подвески — рессорно-балансирной, по типу тягача «Комсомолец», и торсионной.

Любопытно, что в проектировании опытного танка Т-40 активно участвовал конструктор П. Шитиков, предлагавший свой вариант машины «с несущими-ведущими колесами». В протоколе совещания конструкторов завода № 37 с участием представителей АБТУ РККА и 8-го Главного управления Наркомата среднего машиностроения, состоявшегося 19 июля 1939 года, по этому поводу сказано следующее:

«По 40-й машине нами было запроектировано два варианта — один вариант делал Астров, второй Шитиков. После эскизного проектирования оба варианта были подвергнуты обсуждению. Приняли вариант 40-й машины Астрова, после чего все силы были брошены на ее проектирование.

Что касается проекта с несущими-ведущими колесами, то в 1934 году строили подобную машину, которая не была принята, так как мотор был маломощным. После этого тов. Шитиков долго занимался этим проектом, но вследствие плохих результатов машина была выброшена на слом. Тов. Шитиков в данном проекте опять хочет протащить свою ходовую часть, которая была забракована на 43-й машине как конструкторами, так и представителями АБТУ. Так как машина Шитикова по сравнению с Т-40 преимуществ не имеет, постройка ее нецелесообразна» (37).

Проектирование танка 010 закончилось в конце 1938 года, и чертежи сразу же передали в производство. К весне 1939 года первые образцы машины были закончены сборкой.

Новый танк значительно отличался от своих предшественников Т-37А и Т-38. Машина получила увеличенный по высоте корпус, сваренный из 6-13-мм броневых листов. Для повышения остойчивости на плаву корпус имел трапециевидную (в поперечном сечении) форму с расширенной верхней частью.

Экипаж машины состоял из двух человек — механика-водителя, размещавшегося по оси танка, и командира, который находился в башне, установленной за водителем со смещением к левому борту.

Вооружение танка было усилено — в башне, имевшей форму усеченного конуса, монтировалась спаренная установка 12,7-мм пулемета ДШ К и 7,62-мм ДТ. Большая часть боекомплекта для ДШК (9 сцепленных лент — 450 патронов) размещалась в специальном кольцевом коробе под башней, еще одна лента находилась в запасе. Такая боеукладка, обеспечивавшая непрерывность питания пулемета, существенно повышала скорострельность. В отличие от Т-37А и Т-38 танк Т-40 получил оптический прицел ТМФП.

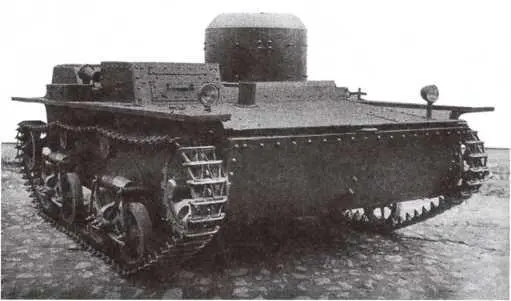

Радийный вариант танка Т-38. Хорошо виден стакан для установки антенны на крыше корпуса (РГАЭ).

На танке 010 устанавливался двигатель «Додж», расположенный продольно вдоль правого борта. Трансмиссия — главный фрикцион, автомобильная коробка перемены передач, главная и бортовая передача — в передней части корпуса. От боевого отделения двигатель отделялся броневой перегородкой.

В кормовой части корпуса размещались два бензобака емкостью 100 л каждый, что позволило увеличить запас хода до 220 километров по шоссе. Справа за двигателем размещались радиатор и теплообменники, омываемые забортной водой при движении танка на плаву.

Трехлопастной гребной винт и плоские водоходные рули размещались в специальной нише в заднем броневом листе корпуса, что обеспечивало их защиту от внешних повреждений. Привод гребного винта осуществлялся карданным валом от коробки отбора мощности, укрепленной на картере коробки перемены передач.

Для наблюдения за полем боя механик-водитель имел три оптических прибора (в лобовом и боковых листах подбашенной коробки), а командир два (в бортах башни).

Для танка Т-40 была по-новому спроектирована ходовая часть — вместо пружинно-балансирной была использована торсионная, опробованная на опытных образцах танков Т-38 и тягача «Пионер». Применительно к одному борту она состояла из четырех опорных, трех поддерживающих катков, направляющего и ведущего колес. На двух образцах машины 010 установили рессорную подвеску по типу тягача «Комсомолец». Боевая масса танка с торсионной подвеской составляла 5,2 т, с рессорной — 5,26 т.

10 мая 1939 года начальник АБТУ РККА Д. Павлов докладывал наркому обороны СССР К. Ворошилову о состоянии опытных работ по созданию новых образцов танков:

«Два образца с тележечной подвеской изготовлены к 10 апреля, образец с торсионной подвеской собран к 1 мая.

Первый образец прошел 1500 км заводских испытаний, второй — 500 км заводских испытаний и передается на НИБТ полигон. Третий образец после заводских испытаний передается на НИБТ полигон к 1 июня.

На подольском заводе ведутся работы по упрощению конструкции броневого корпуса. На всех изготовленных опытных танках установлены импортные двигатели „Додж“. Дальнейшие работы по Т-40 упираются в отсутствие отечественных 6-цилиндровых двигателей ГАЗ, подготовка производства которых на Горьковском автозаводе проходит крайне медленно — выпуск первой партии ожидается не ранее III–IV квартала этого года» (38).
