В ходе заводских пробегов выяснилось, что новый бронеавтомобиль не имеет больших преимуществ перед серийным БА-6. Поэтому БА-5 не заинтересовал военных и не проходил полигонных испытаний. А так как материалы Ижорского завода по проектированию этой машины погибли во время Великой Отечественной войны, автору не удалось обнаружить в архивах подробного описания БА-5.

В конце 1936 года бронеавтомобиль передали на Ленинградские курсы усовершенствования командного состава танковых войск. Дальнейшая его судьба неизвестна.

Успешный опыт по созданию БАД-1 побудил ТО ЭКО ПП ОГПУ начать проектирование «броне-авто-водо-машины с более мощным вооружением». В качестве базы теперь использовался трехосный «Форд-Тимкен», а помимо железнодорожного хода бронеавтомобиль должен был плавать. Эскизный проект машины, получившей обозначение БАД-2 («броне-авто-водо-машина»), утвержденный начальником ПП ОГПУ в ЛBO Медведем, отправили на завод «Большевик» для доработки и изготовления опытного образца. Здесь, под руководством инженера Н. Обухова, было проведено детальное проектирование машины и выполнены рабочие чертежи. К этому времени этот проект заинтересовал военных, и они взяли дело постройки броневика в свои руки. В апреле 1932 года опытный образец машины был готов.

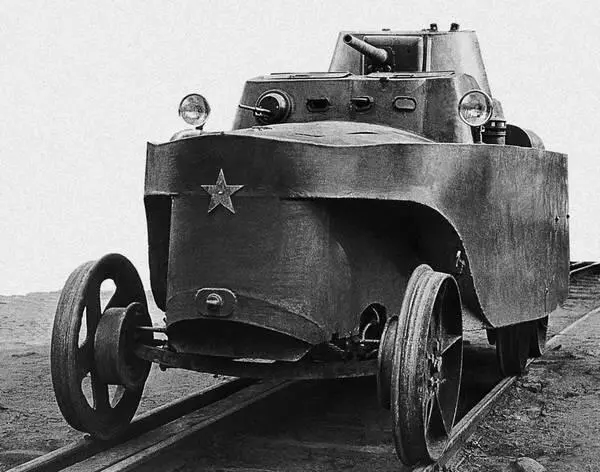

Бронеавтомобиль БАД-2 на железнодорожном ходу. Лето 1932 года. Видно, что при движении по рельсам автомобильные колеса снимались (АСКМ).

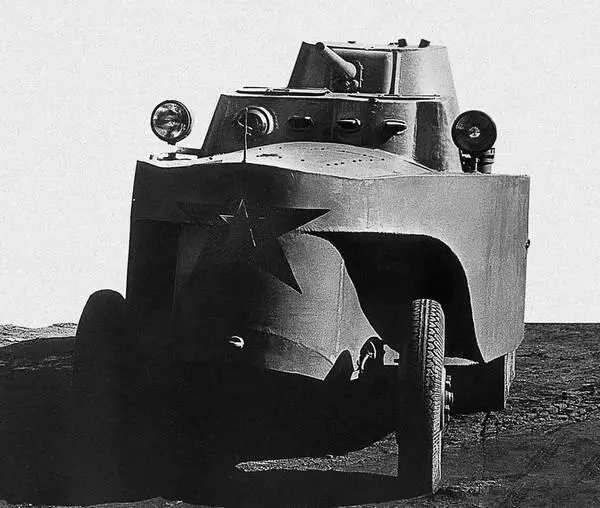

Бронеавтомобиль БАД-2 при движении по суше, вид спереди. Май 1933 года. На машине установлены фары большего диаметра (АСКМ).

Корпус БАД-2, внешне напоминавший катер, был изготовлен сварным из 4–6 мм обычной (не броневой) стали. В нашей печати пишут, что он был несущим, но это не так. Корпус крепился к шасси «Форд-Тимкен» при помощи сварки и болтов, причем при проектировании пришлось решать проблему его герметичности при движении на плаву. Вооружение броневика состояло из 37-мм пушки Б-3 в передней башне, пулемета ДТ в задней и еще одного ДТ в лобовом листе корпуса. Для движения по воде БАД-2 имел трехлопастной гребной винт, установленный на конце червяка передачи заднего моста. Из-за такой конструкции при движении БАД-2 по суше вращался гребной винт, а при движении по воде — колеса задних мостов.

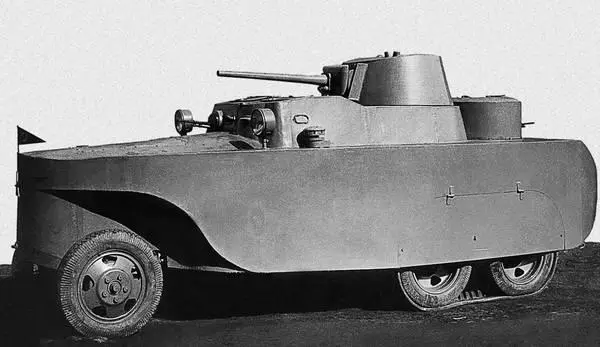

Бронеавтомобиль БДД-2 при движении по суше. Май 1933 года. На задние колеса одета резиновая лента для повышения проходимости (АСКМ).

Для вентиляции боевого отделения по бортам машины имелись жалюзи, закрытые броневыми кожухами. В моторное отделение воздух поступал через специальные грибообразные колпаки.

Маневрирование машины на плаву велось при помощи поворота передних колес. Для движения по рельсам броневик, как и БАД-1, переставлялся на железнодорожные бандажи. Кроме того, для повышения проходимости по плохим грунтовым дорогам на колеса задних мостов одевалась резиновая лента по типу гусениц автомобилей Кегресса (а не металлические цепи «Оверолл», как пишут некоторые авторы). В качестве дополнительного оборудования БАД-2 оснащался ручным насосом для откачки воды, попавшей внутрь корпуса при движении на плаву.

Весной машина прошла испытания в окрестностях завода «Большевик», выявившие у нее ряд серьезных конструктивных недостатков. Так, из-за больших размеров корпуса управляемость на плаву оставляла желать лучшего, вход и выход из воды был возможен только при наличии пологого берега и твердого дна. На суше машина также обладала низкой проходимостью, а из-за неудовлетворительной системы охлаждения двигатель перегревался через несколько километров движения. После испытаний БАД-2 модернизировали: заменили фары, ликвидировали броневые кожухи вентиляционных жалюзи боевого отделения.

2 августа 1932 года УММ РККА заключило с опытным отделом машиностроительного завода имени Ворошилова заказ № 173740сс на «проектирование и изготовление улучшенного опытного образца плавающего броневого автомобиля БАД-3 со сроком окончания работ к 1 ноября 1932 года». Однако работы по БАД-3 затянулись, и в план заказов 1933 год УММ включило 25 машин БАД-2, для чего опытный образец броневика доставили на Ижорский завод.

В сентябре 1933 года представитель УММ докладывал в наркомат обороны о ходе их выпуска следующее: «БАД (плавающий) из 25 будет вероятно сдано не более 15». Но из-за большой загрузки другой продукцией Ижорский завод не смог изготовить эти машины. БАД-2 так и остался в единственном экземпляре.

Следует добавить, что 1 мая 1933 года БАД-2 вместе с БАД-1 показали во время военного парада на площади Урицкого (ныне Дворцовая) в Ленинграде, после чего на глазах советских и иностранных военных броневик переплыл Неву. Дальнейшая судьба машины неизвестна, но, по некоторым данным, осенью того же года она была разобрана.

Получив задание на производство БАД-2, работники Ижорского завода столкнулись с проблемой изготовления бронекорпуса машины, который имел очень сложную форму. Поэтому инженер-конструктор Эммануилов и заместитель начальника КБ С Григорьев при активном участии начальника КБС Померанцева спроектировали новую боевую плавающую машину, получившую обозначение ПБ-4.

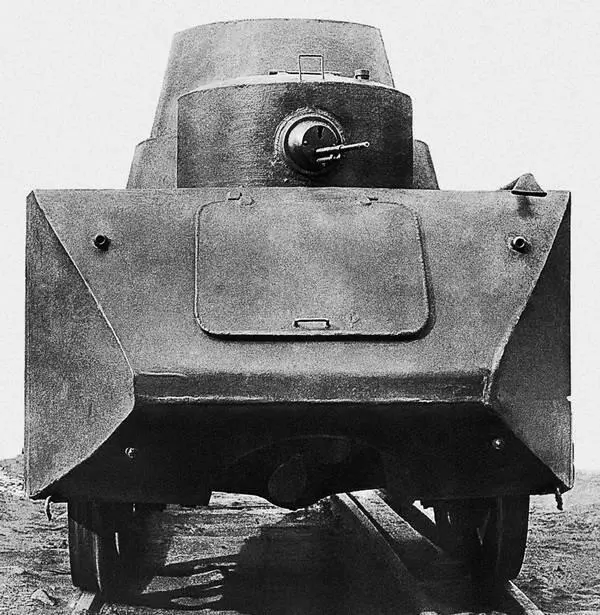

Бронеавтомобиль БДД-2 при движении на рельсах, вид сзади. Виден трехлопастной гребной винт. Май 1933 года (АСКМ).

Впервые в нашей стране корпус бронеавтомобиля был безрамным и несущим. По конфигурации он почти не отличался от корпуса БА-3, за исключением изменения конструкции кормы. Передний и задние мосты монтировались снаружи и приваривались к специальным кронштейнам, карданный вал выводился наружу через специальный сальник в редане днища корпуса.

Башня цилиндрической формы, аналогичная по конструкции БА-3, но без кормовой ниши, располагалась в задней части машины. Для посадки экипажа из 4 человек, размещавшихся так же, как на БА-3, служили два люка в крыше над отделением управления и два в башне. Доступ к двигателю осуществлялся через откидывающуюся вперед крышу моторного отделения, запираемую 10 хомутиками. Кроме того, в днище корпуса имелись 4 пробки для стока попавшей внутрь воды и 2 лючка для слива масла из картеров двигателя и демультипликатора.

Наблюдение за дорогой водитель вел через лючок со смотровой щелью в лобовом листе корпуса и две смотровые щели в бортах. В башне наблюдение велось через смотровые приборы «Триплекс» в правом и левом бортах.
