Максим Коломиец - Бронемашины Сталина, 1925-1945

Вооружение броневика состояло из 45-мм танковой пушки 20К и спаренного пулемета ДТ в башне и еще одного ДТ в лобовом листе корпуса. Следует отметить, что из-за отсутствия ниши башня получилась неуравновешенной, поэтому ее поворот на 360 или 180 градусов требовал большого усилия на маховиках, а при крене 10–11 градусов в сторону приходилось их вращать обеими руками.

Боекомплект к пушке состоял из 52 снарядов, к пулеметам 2268 патронов (36 дисков). Снаряды укладывались по бокам башни (12 штук), справа и слева в корме корпуса (две укладки по 20 штук), пулеметные диски располагались в башне и по бортам боевого отделения.

ПБ-4 оснащался 40-сильным двигателем ГАЗ-АА, стандартной «газовской» коробкой перемены передач и демультипликатором. Движение на плаву осуществлялось при помощи трехлопастного гребного винта, установленного на удлиненном червяке дифференциала заднего моста. Как и на БАД-2, винт ПБ-4 был включен постоянно, даже на суше. Соответственно в воде вращались колеса задних мостов.

Для увеличения водоизмещения по бортам броневика устанавливались деревянные поплавки (а не пробковые, как указывалось в ряде источников), обитые 1 мм железом.

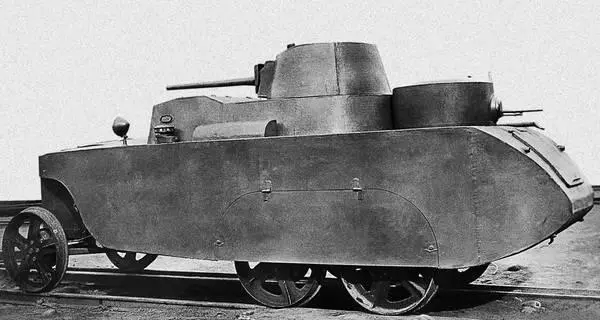

Бронеавтомобиль БАД-2 при движении по рельсам, вид сбоку. Лето 1932 года. Виден кожух для вентиляции боевого отделения (АСКМ).

Бронеавтомобиль комплектовался четырьмя спасательными пробковыми жилетами, уложенными между снарядными стеллажами в корме корпуса. Для откачки попавшей внутрь воды справа от водителя крепилась ручная помпа «Альвейер» производительностью 20 литров в минуту.

Как и все средние советские броневики, ПБ-4 имел вращающиеся запасные колеса и вездеходные цепи «Оверолл», уложенные на корме машины. Боевая масса бронеавтомобиля составляла 5285 кг.

В сентябре 1933 года Ижорский завод изготовил три образца ПБ-4, которые в октябре прошли испытания пробегом и на плаву. Несмотря на удовлетворительные результаты, у них выявили большое количество недостатков и недоработок, в частности большое количество трещин в местах сварных швов бронекорпусов. Из-за этого представитель военной приемки на заводе принял броневики только условно, а заказчик — УММ РККА — не оплатило их.

После испытаний ПБ-4 в декабре инженеры КБС совместно с заведующим сектором научно-технического отдела управления механизации и моторизации Красной Армии Азбукиным наметили целый ряд изменений и дополнений, которые предполагалось внести в конструкцию следующих машин.

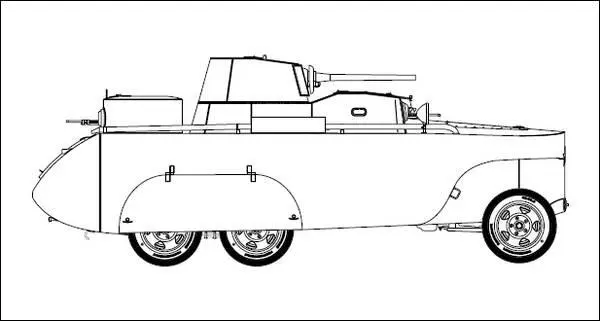

Бронеавтомобиль БДД-2 в первоначальном виде с фарами малого диаметра и кожухами для вентиляции боевого отделения.

В начале 1934 года Ижорский завод заключил договор с УММ РККА на изготовление 10 ПБ-4. В феврале по измененным чертежам собрали 3 машины, которые в марте — апреле испытывались на плаву и пробегом. О результатах военпред Ижорского завода Корихин докладывал представителю УММ Азбукину, курировавшему работы по ПБ-4, следующее: «13 апреля плавали 1 час 7 минут, скорость на плаву 6–8 км/ч, требуют доработки вопросы охлаждения на суше, установка глушителя, испытание стрельбой на воде и др…

И очевидно над этим делом придется поработать».

В это же время начальник КБС Померанцев обратился к начальнику УММ Халепскому с предложением испытать ПБ-4 совместно с БА-3 пробегом Колпино — Москва. Предполагалось, что после этого машины будут участвовать в первомайском параде на Красной площади. Разрешение было получено, и вечером 24 апреля 1933 года 4 БА-3 и 1 ПБ-4 вышли из ворот Ижорского завода и взяли курс на столицу, куда прибыли 28 апреля. Участвовал ли ПБ-4 в параде, автору установить не удалось.

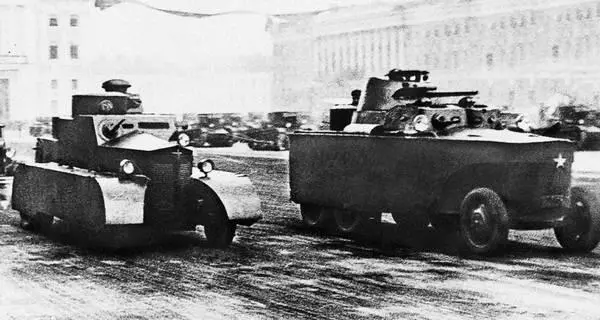

Бронеавтомобили БДД-1 и БДД-2 проходят по площади Урицкого (ныне Дворцовая) во время парада. 1 мая 1933 года (АСКМ).

По результатам пробега Колпино — Москва в конструкции ПБ-4 выявились серьезные недостатки, которые не были замечены при предыдущих испытаниях, проходивших в холодное время года. Основными из них являлись: неудовлетворительное охлаждение двигателя, недопустимо высокая температура внутри броневого корпуса, недостаточно надежная конструкция кронштейнов крепления рессор. Поэтому в июне 1933 года на Ижорском заводе началась доработка конструкции ПБ-4. Согласно протоколу технического совещания при КБС от 19 июля она заключалась в следующем: «Проводятся экспериментальные работы по охлаждению на двух ПБ-4.

Первый вариант — установка шестирядного радиатора емкостью в 20 л (от танка Т-37А. — Прим. автора ), замена отсоса воздуха инжектором из моторного отделения двумя воздушными шахтами с отводом наружу.

Второй вариант — радиатор „фордовский“, ставятся дополнительные змеевики под полом корпуса с их последовательным включением в систему охлаждения, монтируются шахты для отсоса воздуха наружу и вводится инжектор для отсоса воздуха из кабины водителя.

В обоих случаях на радиаторы будут поставлены кожуха с конусами, центрующими поток воздуха от вентилятора, установлены отражатели для направления воздуха в шахты.

Будет конструктивно доработано:

а). Удобная посадка водителя и выход его из кабины (при выходе левая нога водителя не проходит между шахтой и рулевым колесом).

б). Установка задней дверцы в орудийной башне с лючком для наблюдения и стрельбы из Нагана.

в). Установка резиновых амортизаторов на передней оси.

г). Обеспечение водонепроницаемости лючков в крыше корпуса и орудийной башне.

До 1 августа все необходимые работы и заводские испытания по улучшению системы охлаждения будут закончены и два образца с кратким описанием и инструкцией будут переданы УММ на полигонные испытания».

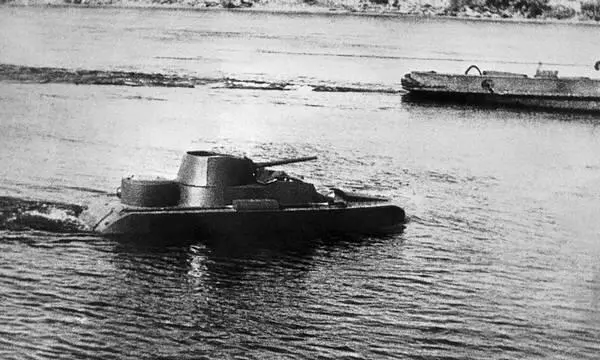

Бронеавтомобиль БАД-2 переплывает Неву во время испытаний. Лето 1932 года (АСКМ).

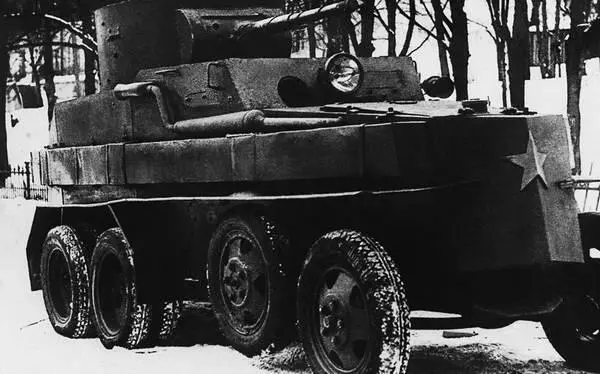

Один из трех первых бронеавтомобилей ПБ-4. Зима 1933 года. Деревянные поплавки установлены вдоль всего корпуса (АСКМ).

Однако работы затянулись, и только в сентябре 1934 года два модернизированных ПБ-4 вышли на испытания. Выяснилось, что работоспособным вариантом оказалась машина с радиатором от Т-37 и дополнительным змеевиком под днищем корпуса. При движении на плаву змеевик омывался забортной водой, обеспечивая охлаждение двигателя. На суше воздух к радиатору поступал через люк в передней части корпуса, который герметически закрывался перед форсированием водных преград. Кроме того, вдоль бортов проложили специальные шахты для выброса горячего воздуха наружу через окна, прорезанные в бортах корпуса. В лобовом листе смонтировали жалюзи для доступа свежего воздуха в отделение водителя. В октябре Ижорский завод получил еще 5 радиаторов Т-37 и приступил к переделке аналогичным образом остальных ПБ-4, которые в начале 1935 года сдали заказчику.
