Первые русские мониторы (сборник статей и документов)

Крайняя длина по палубе с броней 201 ф.

Длина самого судна 159 ф. 2 1/2 д.

Наибольшая ширина с броней 46 ф.

Ширина самого судна 38 ф. 8 д.

Глубина интрюма между верхней кромкой

бимсов и наружной обшивкой у киля 77 ф. 10 д.

Погибь бимсов по средине 5 д.

Погибь палубы по длина по средине 7 ф.

Длина носового свеса без брони 10 ф. 11 д.

Алина носового свеса с броней 75 ф. 7 д.

Алина кормового свеса без брони 20 ф, 3 д.

Алина кормового свеса с броней 25 ф.

Водоизмещение верхней части 757,62 тонн

Водоизмещение нижней части 808,25 тонн

Водоизмещение всего судна 1565,87 тонн

Строевых тонн 1350

Углубление 77 ф. 6 д.

Внутренний диаметр башни 27 ф.

Высота башни 9 ф.

Механизм судовой 760 л. сил

Механизм башенный 80 л. сил

Главные тяжести, находящиеся на этих лодках, составляют:

Боковая броня (330 листов) 12740 пудов

Палубная броня (600 листов) 6740 пудов

Башня с рубкой и бимсами без станков

и орудий 13380 пудов

Рубка отдельно 7650 пудов

Блиндированный кожух дымовой трубы 750 пудов

Паровые судовые и башенные механизмы лодок «Латник», «Броненосец», «Вещун» и «Колдун» изготовлены заводчиками, строившими корпуса лодок. Судовые механизмы «Лава» и «Перун» — на адмиралтейских Ижорских заводах, «Ураган», «Тифон», «Стрелец» и «Единорог» — на заводе г. Берда. Башенные же механизмы первых двух — самими строителями лодок, для «Урагана» и «Тифона» — на адмиралтейских Ижорских заводах, а для «Стрельца» и «Единорога» — у г. Берда.

После заключения контрактов с подрядчиками, результаты чарльстонского боя и сведения, сообщенные из Америки, заставили сделать в спецификациях лодок некоторые изменения, из которых особенно выделяются следующие:

1) В подкладку под боковую броню в носовой части врезаны ряды железных полос или стрингеров, в 5 д. толщиной, которые увеличивают таким образом толщину брони в этих местах до 9 д.

2) На башни, около основания их, положено массивное железное кольцо толщиной в 5, высотой в 15 дюймов, которое увеличивает крепость основания башни.

3) Под шельф или навес брони подведены деревянные чаки и скреплены железом, для того, чтобы наполнить угол, составляемый шельфами с бортом, и тем увеличить плавучесть лодок.

4) Удлинены кильсоны, на которые упирается штыр, служащий осью и поддерживающий башню, для того, чтобы тяжесть последней разрешилась на возможно большее пространство.

Кроме того, так как заводчики Семянников и Полетика объявили, что они не могут исполнить пункта контракта, по которому им поставлялось в обязанность делать бимсы из цельного курляндского дуба, по трудности достать его, и просили, имея в виду короткость срока, данного на построение лодок, позволения деревянные бимсы заменить на железные, — то это и было дозволено.

Стенам рулевых рубок предполагали дать толщину в 8 д., а потом, по получении из Америки сведений, увеличили до 11 д., но так как впоследствии оказалось, что от этого лодки сядут глубже, распоряжение это было отменено. На лодках же «Вещун» и «Колдун», уже заложенных в то время в Бельгии, оставлена прежняя толщина в 11 дюймов.

Прежде употреблявшийся способ крепления листов, составляющих стену башни, оказался неудовлетворительным в деле под Чарльстоном, во время которого потеря людей в рубках и башнях происходила от разрыва и выскакивания внутрь железных болтов, скрепляющих листы брони, вследствие чего у нас решено было из 11 слоев связать вместе 10 слоев (считая с наружной стороны) обыкновенными заклепными бортами, а 11-й внутренний слой прикрепить к стене винтами с нарезкой, сделав из него таким образом рубашку, которая остановила бы проскакивание болтов внутрь.

На лодках же «Вещун» и «Колдун», части которых уже изготовились в то время, оставлен способ связки листов такой же, как принят в Бельгии при строении железных мостов. Для большей же безопасности, ряд болтов прикрыт 1/2 д. вертикальными железными листами в роде пилястр. На лодках этих сначала предполагалось иметь:

1) При главной машине: две трюмных помпы, способные выкачивать в 1 минуту 144 талона, воды.

2) Одну помпу при машине для вентиляции, выкачивающую в 1 минуту 360 галлонов.

3) Одну наружную помпу на 90 галлонов.

Всего же в минуту 594 галлона.

Впоследствии это количество помп было найдено недостаточным для судов такого рода, на которых выкачивающая сила помп должна быть самых больших размеров, почему и признано необходимым в добавок к прежним:

4) Применить к охлаждению пара в холодильнике воду из трюма, причем воздушный насос может выкачивать 640 галлонов.

5) В отделение башенного механизма поставит центробежную помпу, которая приводится в движение машиной для вентиляции.

6) Поставить в главном машинном отделении еще одну центробежную помпу с особым паровым цилиндром, пар в которой провести из общих котлов. Помпа эта выкачивает в 1 минуту 1000 галлонов. Итого в 1 минуту 2140 галлона, а вместе с прежними — 2734 галлона.

Кроме всех этих помп, в жилом отделении лодок поставлены еще две Даутоновы помпы, выкачивающие воду через палубу. Каждая из лодок имеет судовой механизм в 160 л. сил и два вспомогательных, один в 15 сил для двух вентиляторов, а другой в 15 же сил для вращения башни. Оба вспомогательных механизма получают пар из тех же котлов, что и главный. Винты у лодок четырехлопастные, 12 ф. в диаметре; рули балансирные, а якоря особой конструкции, короткие, четырехрогие.

Лодки эти предполагали вооружить одним 15-дюйм. чугунным и одним 9-дюйм. стальным нарезным орудиями, но по неготовности же 15-дюйм. орудий, лодки вооружены в настоящее время двумя 9-дюйм. стальными пушками, которые будут нарезаны впоследствии.

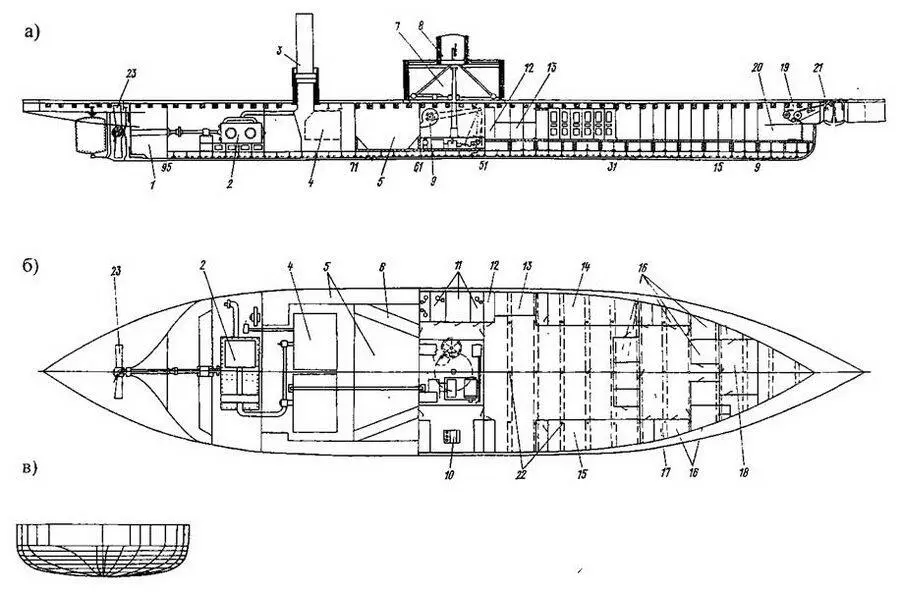

Броненосная башенная лодка типа “Ураган”. 1864 г.

(а-продольный разрез; б-план верхней палубы, в-теоретический чертеж корпуса)

1-ахтерпик; 2-паровая машина; 3-дымовая труба, 4-котел; 5 угольная яма; 6-коридоры для прохода к котлам и машине. 7- башня системы Эриксона, 8-боевая рубка, 9-вентиляторная машина, 10-камбуз, 11-гальюн, 12-кладовая, 13-рундуки; 14-бомбовый погреб; 15-крюйт-камера; 16-офицерские каюты; 17-кают-компания, 18-каюта командира, 19-брашпиль, 20-цепной ящик; 21-якорный клюз; 22-пиллерсы. 23-гребной винт.

Господин Митчель предложил построить к лету 1864 года в С.-Петербурге на Галерном островке, при пособии устроенных уже там, для батареи «Не тронь меня», мастерской и прочих механических приспособлений, железную броненосную двухбашенную лодку, по системе капитана Кольза, в роде той, которая строилась в то время на верфи г. Непира в Глазгове для датского правительства.
