Первые русские мониторы (сборник статей и документов)

Контракт на постройку этих судов первоначально был заключен с коммерции советником Кудрявцевым, а впоследствии, за смертью его, дальнейшее производство работ передано строителю железных судов Чарльзу Митчелю и К°. Контракт заключен 14 января 1865 г. и тогда же приступлено к работам; приготовить лодки к спуску на воду назначено осенью нынешнего года, а окончательно достроить и отделать к маю 1867 года. Оба судна строятся из русского железа, с полной и окончательной отделкой, кроме рангоута, вооружения, шпилей, камбузов, водоопреснительных аппаратов, помп, фонарей, посуды, компасов, навигационных инструментов и вообще всех тех предметов, которыми суда снабжаются на кампанию, а также без брони.

Контрактная цена на каждое судно 539000 р. От порта даны контрагенту — эллинги, мастерские, плаз и магазины для хранения материалов, каменный уголь и прочее топливо, необходимое для работ; в обязанности порта отнесены также содержание и действие паровой машины в мастерской, освещение газом эллингов, плаза и мастерской. В Кронштадте, для крепления брони, будут даны: горны, печи, механизмы, прессы, стойки, перевозные тележки, краны и вообще все необходимые для производства работ механические приспособления и нужный такелаж.

Из ста шестнадцати блиндажных плит на обе лодки, восемьдесят приготовляются на Камском железоделательном заводе горного ведомства, а остальные тридцать шесть будут прокатаны на железопрокатном заводе Адмиралтейских Ижорских заводов. Наблюдающие за постройками судов: по лодке «Чародейка» корабельный инженер подпоручик Самойлов, а по лодке «Русалка» штабс-капитан Михайлов.

Механизмы на каждое судно, в 200 нарицательных сил, со всеми к ним принадлежностями, инструментами, запасными вещами и полной установкой их на суда, изготовляются также на литейном и механическом заводе наследников дворянина Берда, в С.-Петербурге, по 127000 руб. за каждый механизм. Непременным условием, при выполнении этого контракта, постановлено, чтобы машины, котлы и все их принадлежности были отделаны в России из русских металлов и материалов. Машины должны быть горизонтальной системы, прямого действия, и устроены так, чтобы могли работать каждая пара отдельно и обе вместе, для чего каждая должна иметь свой гребной винт.

Работы по постройке обоих лодок, доведены до следующей степени готовности. На каждую из этих лодок назначено употребить железа по 600 тонн (37200 пуд.); из этого количества, по настоящее время, употреблено в дело до 508 т. {31556 пуд.). Все это железо пошло на изготовление набора, который, за исключением 7 последних носовых шпангоутов, весь уже поставлен.

Наружная обшивка положена почти вся на место; оба старнпоста на месте; а форштевни отковываются на Адмиралтейских Ижорских заводах и в непродолжительном времени будут доставлены к месту постройки; с постановкой их на место, будут поставлены и те 7 шпангоутов, о которых сказано выше, и тогда же закончится наружная обшивка. Половина тиковой подкладки положена на место и закреплена; бимсы, карлингсы, связные поясья или стрингеры, боковые кильсоны или интеркастели, все поперечные переборки, кроме последней кормовой, и все продольные поставлены на место и укреплены.

Железная настилка верхней палубы вся на месте и закреплена, кроме небольшого пространства в носовой части. Начата приделка боковых килей; обделываются рули и румпеля и заготовляются фальшборты. Словом, работы доведены до такой степени, что лодки, согласно условию контракта, могут быть спущены на воду своевременно.

Во время церемонии закладки место для закладных дощечек, на обоих лодках, было тщательно вырублено, как раз по величине их, на старнпостах, под последним листом обшивки нижнего поста. Лист этот отведен был от старнпоста, на особо приспособленным шарнире, и лежал на рычаге, на противоположном конце которого от шарнира, прикреплен был, в толщину заклепки, болтик, входивший, при поднятии листа, в заклепочную дыру следующего за ним второго пояса обшивки.

Когда Его Величество густо вымазал суриком место для дощечки, заложил ее и когда она было вплотную загнана на место, несколькими ударами молотка. Его Высочеством, а также г. Управляющим Морским министерством, директором Кораблестроительного департамента, строителям и другим лицами, мастеровые в тот же миг подняли, с помощью рычага, обшивной лист и двумя заклепками прикрепили его на место.

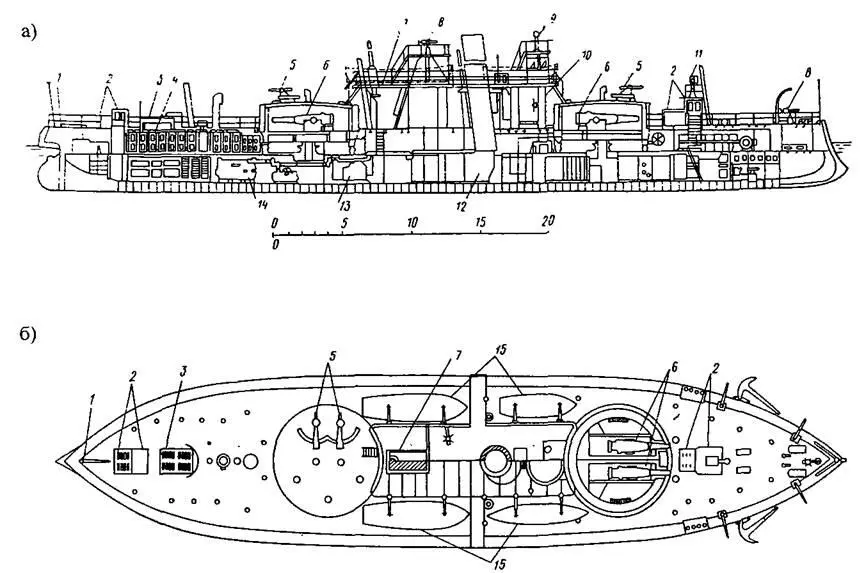

Двухбашенная броненосная лодка “Чародейка”. 1894 г.

(а-продольный разрез; б-план верхней палубы)

1 — румпель; 2- световой люк и тамбур; 3-световой люк, 4-офицерские каюты; 5-87-мм орулие; 6 229-мм орудие; 7-люк котельного отделения, 8-37-мм орудие Готчкисса; 9-главный компас, 10-боевая рубка, 11- прожектор. 12-паровые котлы, 13-паровая помпа, 14-паровая машина; 15- шлюпки

Во время забивки заклепок были подняты на флагштоках, по команде наблюдающих, флаг и гюйс, музыканты играли поход и народный гимн. На закладных дощечках, на лицевой стороне, были сделаны следующие надписи:

4-х пуш. железная, броненосная, 2-х башенная канонирская лодка в 200 нарицательных сил «Русалка». Заложена в С.-Петербурге, на Галерном островке, 25 мая 1866 г., в присутствии Его Императорского Высочества Генерал-Адмирала и управляющего Морским министерством генерал-адъютанта Краббе.

На обратной стороне:

Директор кораблестроительного департамента контр-адмирал Шварц. Строитель К. Митчель, наблюдавший за постройкой корабельный инженер штабс-капитан Михайлов.

На дощечке для лодки «Чародейка» была сделана та же надпись, но наблюдающий за постройкой этой лодкой — корабельный инженер подпоручик Самойлов.

После всего сказанного о работах гг. Митчеля и Свана, считаем излишним прибавлять что-нибудь здесь, относительно работ на лодках «Чародейка» и «Русалка». Как на корвете «Пожарский», так и на этих судах совершенство работ одинаково.

На этом мы оканчиваем роль современного летописца и бросим взор на недавнее прошлое Галерного островка.

Кто поверит, глядя на нынешнее его благоустройство, приспособленное к одновременной постройке трех броненосных судов, что все это создано в какие-нибудь три года? Нам памятно еще то время, когда Галерный островок служил только для исправления камелей и портовых судов, и для склада сосновых бревен. При генерал-интенданте Васильеве, в сороковых годах, сюда свозили из города мусор для засыпки ям; звенели здесь кандалами арестанты из «круглого дома», засыпая ямы и при разных валовых работах.

Значение Галерного островка поднялось лишь с 1854-56 г., когда здесь приступили к постройке винтовых канонерских лодок, когда камели отслужили свой век и когда, взамен их, начали строить здесь пять частей гидравлического плавучего дока. Для этих работ пришлось делать тут разные улучшения, устройства и приспособления.
