СКОРОСТЬ МАКС., км/ч: 54.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, ширина рва, м – 2,5, высота стенки, м – 0,73, глубина брода, м – 1,3.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-3 и переговорное устройство ТПУ-2 (не на всех танках).

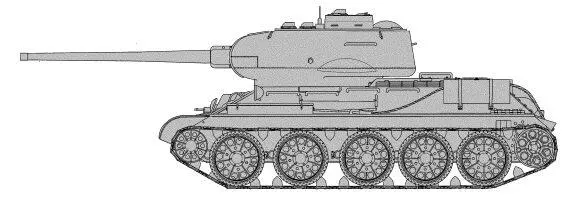

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-34-85 (ЗИС-С-53)

БОЕВАЯ МАССА, т: 32.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 8100, ширина – 3000, высота – 2720, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка ЗИС-С-53 обр. 1944 г. калибра 85 мм, 2 пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 55 выстрелов, 1953 патрона.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТШ-16.

БРОНИРОВАНИЕ, мм: лоб, борт, корма – 45, крыша, днище – 20, башня – 60. . 90.

ДВИГАТЕЛЬ: В-2-34, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения, мощность 400 л. с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см 3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт; ведущее колесо заднего расположения (зацепление гребневое); направляющее колесо; подвеска индивидуальная пружинная; в каждой гусенице 72 трака шириной 500 мм, шаг трака 172 мм.

СКОРОСТЬ макс., км/ч: 55.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, ширина рва, м – 2,5, высота стенки, м – 0,73, глубина брода, м – 1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9РМ или 9РС, переговорное устройство ТПУ-Ф или ТПУ-3-бисф.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-35А

БОЕВАЯ МАССА, т: 50.

ЭКИПАЖ, чел.: 11.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 9720, ширина – 3200, высота – 3430, клиренс – 530.

ВООРУЖЕНИЕ: 1 пушка КТ-28 обр. 1927/32 г. калибра 76 мм, 2 пушки 20К обр. 1932 г. калибра 45 мм, 6 пулеметов ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 76-мм выстрелов – 96, 45-мм выстрелов – 226, 7,62-мм патронов – 10 080.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: три телескопических прицела ТОП обр. 1930 г., три перископических прицела ПТ-1 обр. 1932 г., командирская панорама ПТК обр. 1933 г.

БРОНИРОВАНИЕ, мм: лоб корпуса – 30, борт, корма – 20, крыша – 10, днище – 10. . 20, фальшборт – 10, башня – 20.

ДВИГАТЕЛЬ: М-17М, 12-цилиндровый, карбюраторный, четырехтактный, V-образный, жидкостного охлаждения; мощность 450 л. с. (331 кВт) при 1400 об/мин, рабочий объем 46 920 см 3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь опорных обрезиненных катков на борт, сблокированных попарно в четыре балансирные тележки; один упорный каток; шесть обрезиненных поддерживающих катков; направляющее колесо с винтовым натяжным механизмом; ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска блокированная пружинная; в каждой гусенице 135 траков шириной 526 мм, шаг трака 160 мм.

СКОРОСТЬ МАКС., км/ч: 28,9.

ЗАПАС ХОДА, км: 100.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 20, ширина рва, м – 3,5, высота стенки, м – 1,2, глубина брода, м – 1.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 (с 1936 г. – 71-ТК-3), переговорное устройство ТПУ-7.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА КВ-1 обр. 1941 г.

БОЕВАЯ МАССА, т: 47,5.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6900, ширина – 3352, высота – 2710, клиренс – 450.

ВООРУЖЕНИЕ: 1 пушка ЗИС-5 обр. 1941 г. калибра 76 мм, 4 пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 114 выстрелов, 3024 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФД-7, перископический панорамный прицел ПТ-4-7.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса – 75, корма – 60. .75, крыша и днище – 30. . 40, башня – 75.

ДВИГАТЕЛЬ: В-2К, 12-цилиндровый, четырехтактный, дизельный, V-образный, жидкостного охлаждения; мощность 500 л. с. (368 кВт) при 1800 об/мин, рабочий объем 38 880 см 3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо заднего расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 87–90 траков шириной 700 мм.

СКОРОСТЬ МАКС., км/ч: 34.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 36, ширина рва, м – 2,7, высота стенки, м – 0,87, глубина брода, м – 1,6.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-3, переговорное устройство ТПУ-4 бис.

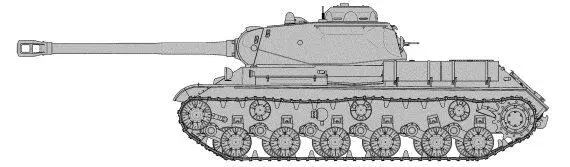

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА ИС-2

БОЕВАЯ МАССА, т: 46.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 9830, ширина – 3070, высота – 2730, клиренс – 470.

ВООРУЖЕНИЕ: 1 пушка Д-25Т обр. 1943 г. калибра 122 мм, 3 пулемета ДТ обр. 1929 г. калибра 7,62 мм, 1 пулемет ДШК обр. 1938 г. калибра 12,7 мм (не на всех танках).

БОЕКОМПЛЕКТ: 122-мм выстрелов – 28, 12,7-мм патронов – 300, 7,62-мм патронов – 2331.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел 10-Т-17, перископический прицел ПТ-4-17 (на танках первых выпусков).

БРОНИРОВАНИЕ, мм: лоб корпуса – 120, борт – 90, корма – 60, крыша, днище – 20. . 30, башня – 160. . 90.

ДВИГАТЕЛЬ: В-2-ИС, 12-цилиндровый, дизельный, V-образный, жидкостного охлаждения; мощность 520 л. с. (382,5 кВт) при 2000 об/мин, рабочий объем 38 880 см 3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три поддерживающих катка, ведущие колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо, подвеска индивидуальная торсионная, в каждой гусенице 86 траков шириной 650 мм, шаг трака 162 мм.

СКОРОСТЬ МАКС., км/ч: 37.

ЗАПАС ХОДА, км: 240.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 36; ширина рва, м – 2,5, высота стенки, м – 1, глубина брода, м – 1,3.

СРЕДСТВА СВЯЗИ: радиостанция 10Р или 10РК, переговорное устройство ТПУ-4-бис-Ф.

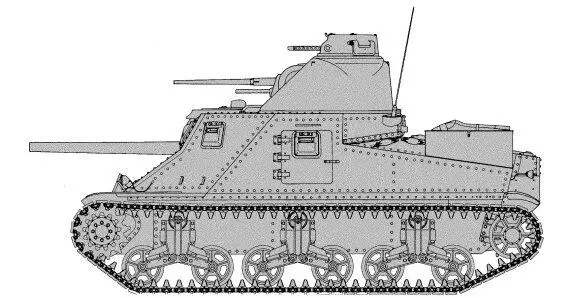

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДНЕГО ТАНКА М3

БОЕВАЯ МАССА, т: 27,921.

ЭКИПАЖ, чел.: 6–7.
