ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6121 (с пушкой М3); 5639 (с пушкой М2), ширина – 2718, высота – 3124, клиренс – 432.

ВООРУЖЕНИЕ: 1 пушка М3 или М2 калибра 75 мм, 1 пушка М5 или М6 калибра 37 мм, 3 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 50 выстрелов калибра 75 мм, 178 выстрелов калибра 37 мм, 9000 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прибор М1 с телескопическим прицелом М21А1 для 75-мм пушки, перископический прибор М2 с телескопическим прицелом М19А1 для 37-мм пушки.

БРОНИРОВАНИЕ, мм: лоб корпуса – 38. .50,8, борт и корма – 38, крыша – 12,7, днище – 12,7 – 25,4, башня – 22. . 50,8.

ДВИГАТЕЛЬ: Continental R-975-ЕС2, 9-цилиндровый, карбюраторный, четырехтактный, звездообразный, воздушного охлаждения; мощность 340 л. с. (250 кВт) при 2400 об/мин, рабочий объем 15 938 см 3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 406 мм, шаг трака – 152 мм.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35, высота стенки, м – 0,61, ширина рва, м – 2,28, глубина брода, м – 1,06.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508.

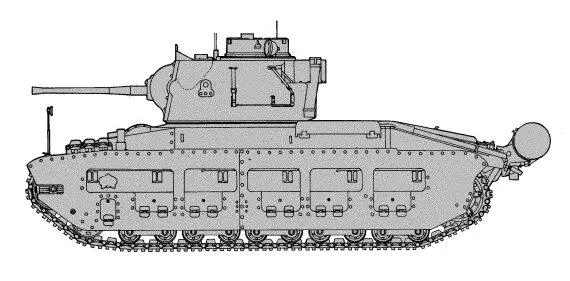

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕХОТНОГО ТАНКА Mark II Matilda III

БОЕВАЯ МАССА, т: 26,95.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5715, ширина – 2515, высота – 2565, клиренс – 330.

ВООРУЖЕНИЕ: 1 пушка Мк IX или Х калибра 2 фунта, 1 пулемет BESA калибра 7,92 мм, 1 зенитный пулемет Bren калибра 7,7 мм, 2 дымовых гранатомета калибра 101,6 мм (устанавливались не на всех танках).

БОЕКОМПЛЕКТ: 67–92 выстрела, 3150 патронов к пулемету BESA, 2800 патронов к пулемету Bren, 8 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел № 24 Мк I.

БРОНИРОВАНИЕ, мм: лоб корпуса – 78, борт – 40. . 70, корма – 55; лоб башни – 75, борт и корма – 75.

ДВИГАТЕЛЬ: 2 дизеля Leyland, 6-цилиндровых, рядных, жидкостного охлаждения; мощность 95 л. с. (70 кВт) при 2000 об/мин каждый. Правый и левый двигатели невзаимозаменяемы, различались расположением вспомогательных механизмов. Левый по ходу танка обозначался Е-148 или Е-164, а правый – Е-149 или Е-165. Двигатели Е-148 и Е-149 имели алюминиевые картеры, а Е-164 и Е-165 – чугунные.

ТРАНСМИССИЯ: однодисковое сухое сцепление автомобильного типа на каждый двигатель, поперечная передача, 6-скоростная планетарная коробка передач типа Wilson, многодисковые сухие бортовые фрикционы, бортовые передачи и соединяющие их валы.

ХОДОВАЯ ЧАСТЬ: 10 опорных катков (на борт) с металлическими бандажами, сблокированные попарно в пять тележек. Одиночный передний каток несколько большего диаметра, чем опорные, облегчавший преодоление вертикальных препятствий. Ведущее колесо заднего расположения с двумя съемными зубчатыми венцами. Направляющие полозья (выполняли роль поддерживающих катков). Подвеска балансирная с цилиндрическими пружинными рессорами. В каждой гусенице 69 траков шириной 356 мм, шаг трака – 152 мм.

СКОРОСТЬ МАКС., км/ч: 24.

ЗАПАС ХОДА, км: 257.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 24, высота стенки, м – 0,61, ширина рва, м – 2,4, глубина брода, м – 0,91.

СРЕДСТВА СВЯЗИ: радиостанция № 19 Мк II.

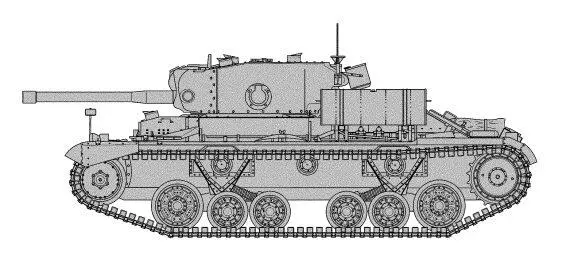

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Mark III Valentine VII

БОЕВАЯ МАССА, т: 16,5.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5410, ширина – 2629, высота – 2273, клиренс – 420.

ВООРУЖЕНИЕ: 1 пушка Мк IX калибра 2 фунта (40 мм), 2 пулемета Browning М1919А4 калибра 7,62 мм, 1 зенитный пулемет Bren калибра 7,7 мм, 1 дымовой гранатомет калибра 50,5 мм.

БОЕКОМПЛЕКТ: 61 артвыстрел, 3150 патронов калибра 7,62 мм, 600 патронов калибра 7,7 мм, 18 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел № 24B Мк I.

БРОНИРОВАНИЕ, мм: лоб – 60, борт и корма – 60, крыша – 10–20, днище – 7–20; башня – 60–65.

ДВИГАТЕЛЬ: GMC 6-71 модели 6004, 6-цилиндровый двухтактный дизель с рядным расположением цилиндров и жидкостным охлаждением; максимальная мощность 165 л. с. (120 кВт) при 2000 об/мин, заводская регулировка – 138 л. с. при 1900 об/мин. Рабочий объем 6970 см 3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения M-6004, трехходовая синхронизированная механическая коробка передач Spicer synchromech, поперечная передача, многодисковые сухие бортовые фрикционы, двойные планетарные бортовые передачи, колодочные тормоза.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, ведущее колесо заднего расположения (зацепление цевочное посередине гусеницы), подвеска блокированная, балансирная со спиральной пружинной рессорой и гидравлическим амортизатором; три обрезиненных поддерживающих катка; в каждой гусенице 103 трака шириной 356 мм, шаг трака – 112 мм.

СКОРОСТЬ МАКС., км/ч: 32.

ЗАПАС ХОДА, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 40, высота стенки, м – 0,75, ширина рва, м – 2,2, глубина брода, м – 1.

СРЕДСТВА СВЯЗИ: радиостанция № 19.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IA

БОЕВАЯ МАССА, т: 5,4.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4020, ширина – 2060, высота – 1720, клиренс – 250.

ВООРУЖЕНИЕ: 2 пулемета MG 13 (позже MG 34) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 1525 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Zeiss TZF2 двукратного увеличения.

БРОНИРОВАНИЕ, мм: лоб корпуса – 13; борт, корма – 13; днище – 6; крыша – 6; башня – 13.

ДВИГАТЕЛЬ: Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощность 57 л. с. (42 кВт) при 2500 об/мин, рабочий объем 3460 см 3.

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион сухого трения, 5-скоростная коробка передач Aphon FG 35 (5+1).

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт (передний – на индивидуальной подвеске со спиральной пружиной, остальные сблокированные попарно на продольной внешней балке и подвешены на листовых рессорах); три поддерживающих катка; ведущее колесо переднего расположения; направляющее колесо; гусеница мелкозвенчатая, двугребневая, шириной 280 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 57.

ЗАПАС ХОДА ПО ШОССЕ, км: 145.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 1,4; высота стенки, м – 0,36; глубина брода, м – 0,58.
