Владимир Завьялов - Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

По микроскопическим данным основу ее составляют феррит, есть участки феррито-перлита; много раковин, пор (частично заваренных). Шлаковые включения присутствуют в большом количестве, но они измельчены, иногда вытянуты в направлении ковки. По форме и основным параметрам (вес, размеры) данная крица имеет прямые аналогии в находках из Новгорода (Розанова, Терехова 1997: 7–9) и может рассматриваться как товарная крица. Проанализированные находки хронологически распределяются следующим образом: первая группа — XV век, вторая и третья — вторая половина XIV века, четвертая — XIII век.

Топографически находки первой группы сосредоточены на территории южного дворика здания Сената и, видимо, связаны с развалом кузнечного горна. Характерно, что никаких признаков металлургического производства на данном участке не обнаружено. Находки, включенные во вторую и третью группы — металлургические шлаки, горновые крицы — происходят в основном с территории центрального двора бывшего здания Сената и прилегающей к его западной стене улице. С этой же территории происходит и товарная крица (группа четвертая), но из слоев более раннего времени, как было сказано выше.

Таким образом, в ремесленном районе Московского Кремля возле Никольских ворот в числе прочих ремесел фиксируется и железопроизводство. Существование кузнечного производства документируется материалами XIII–XV вв. В XIII в. сырье для этого производства поступало в виде товарных криц. В XV в., как показали археологические исследования, здесь располагалась кузница (Панова, Розанова, Терехова 1997: 120).

О роли кузнечного производства свидетельствует возведение в этом районе церкви Козьмы и Дамиана (Демьяна). Храмы такого посвящения традиционно строили в городах Средневековой Руси в слободах мастеров этой огненной профессии. Важно, что в ходе археологических исследований 1994 г. удалось уточнить историю церкви Козьмы и Демьяна, время основания которой теперь нужно относить к середине XIV в. (первое летописное упоминание о ней сохранилось в описании одного из кремлевских пожаров 1476 г.) (Московский летописный свод 1949: 304).

В конце XV в., при великом князе Иване III, резиденция московских государей и главы русской церкви значительно обновляется. В тот период была возведена новая крепость, перестроены многие храмы, сооружен первый каменный великокняжеский дворец с Грановитой палатой, Казенный двор. В связи с этим Иван III выселяет с территории Кремля значительную группу людей, и в первую очередь — не принадлежавших к высшей знати. Именно тогда и исчезает с плана центра столицы княжества район кузнецов, напоминанием о котором вплоть до конца XVIII столетия оставалась в Кремле церковь Козьмы и Демьяна.

Что же касается металлургического производства, следы которого были обнаружены в слоях второй половины XIV в., то факт его присутствия в городе вызывает по меньшей мере удивление. Дело в том, что традиционно сыродутное производство считается деревенским промыслом. Действительно, производство это очень трудоемкое, огнеопасное и в условиях города нерентабельное. Поскольку выход металла при сыродутном процессе невелик (всего 20 % от количества используемой руды) (Колчин, Круг 1965: 214), требовался завоз большого объема как самой руды, так и древесного угля. Кроме того, после каждой плавки надо было подновлять печь либо строить ее заново.

Однако следы металлургического производства иногда фиксируются в городах Древней Руси, но при этом исключительно на территории посада, в том числе и в Москве (Беленькая 1967: 119–123).

В данном же случае речь идет о территории великокняжеской и митрополичьей резиденций, и такое трудоемкое и пожароопасное производство могло возникнуть здесь лишь при каких-то экстремальных ситуациях — скажем, в условиях осады.

Естественно напрашивается мысль о возможности связать наши выводы с какими-то историческими событиями. В этом плане можно использовать указания летописных свидетельств о событиях второй половины XIV в. Так, например, в летописи зафиксировано стояние в осаде под Кремлем литовского князя Ольгерда в 1368 и 1370 гг. (Устюжский летописный свод, 1950, лист 145–146). Острая потребность в металле могла возникать и при широкомасштабных строительных работах, которые были связаны со строительством белокаменного Кремля в 1367–1368 гг., или при восстановлении города после разорения Москвы Тохтамышем в 1382 г. Видимо, для подобных случаев и были предусмотрены запасы стратегического сырья (руда, уголь), в чем мы убедились, выявив среди находок непосредственный продукт металлургического процесса и отходы производства.

В заключение еще раз подчеркнем, что если кузнечное производство на территории Московского Кремля было постоянным видом ремесленной деятельности в указанное время, то металлургическое осуществлялось эпизодически, в чрезвычайных ситуациях.

Средневековая Коломна располагалась на пограничье между Северо-Восточной и Юго-Восточной Русью. В XII–XIII вв. Коломна входила в состав Рязанского княжества, но в силу своего географического положения в низовьях Москвыреки город с округой в значительной степени тяготел к Владимиро-Суздальскому княжеству. С момента вхождения в состав Московского княжества (начало XIV в.) Коломну можно с полным основанием считать частью Северо-Восточной Руси (Мазуров 2001).

За время охранных исследований в Коломне в 1989–2002 гг. стационарными раскопками вскрыта площадь около 3500 м2(Мазуров 2005: 78). Сформированы представительные коллекции древностей, значительную часть которых составляют предметы из черного металла.

Для металлографического исследования отобрана коллекция ножей XII–XV вв. В коллекцию вошло 15 экземпляров ножей. Ширина клинков — 1,2–2,5 см, длина — 6–8 см, черенок выделен с двух сторон уступами, его длина — 5–7 см (рис. 29–30). Ножи относятся к типу универсальных бытовых.

При аналитическом исследовании установлено, что в производстве ножей применялось шесть технологических схем: целиком из железа — 2 экз., целиком из сырцовой стали — 2 экз., целиком из качественной стали — 4 экз., из пакетированной заготовки — 1 экз., с использованием наварки стального лезвия — 6 экз.; из них два — в технологии косой, 4 — торцовой наварки. Практически все изделия, которые по характеру металла могли принять термообработку, были закалены (11 экз.).

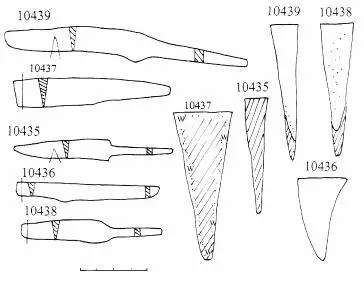

Рис. 29. Коломна. Ножи XII–XII вв. и технологические схемы их изготовления

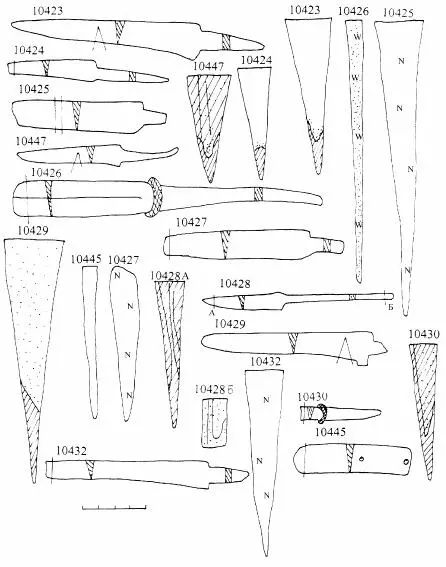

Рис. 30. Коломна. Ножи XIV–XV вв. и технологические схемы их изготовления
