Владимир Завьялов - Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

Специально полученная путем цементации заготовок качественная сталь отмечена крайне редко. Из такой стали отковано всего три изделия. В основном же ее использовали в качестве наварки на рабочую часть ножей, кресал, топоров. Сварные технологические схемы также достаточно редки в исследованной коллекции (9 экз.) и представлены только схемой наварки стального лезвия. На единственном экземпляре обнаружен такой архаичный прием, как цементация рабочего края готового изделия (лезвие тесла).

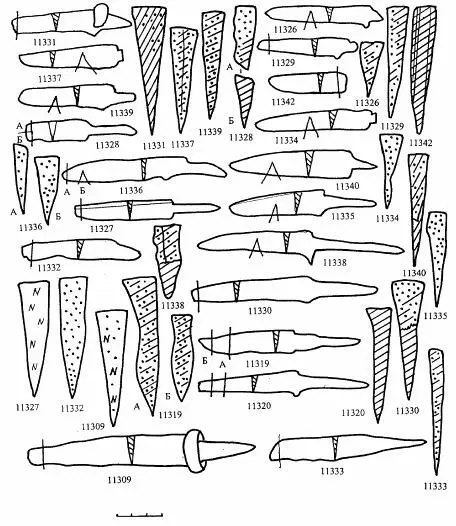

Рис. 46. Мякинино-1. Ножи XIII–XV вв. и технологические схемы их изготовления

В хронологическом отношении, по данным В. Ю. Коваля, материалы изученной нами коллекции из Мякинина-1 разделяются на два этапа: домонгольский (вторая половина XII — первая половина XIII в.) и золотоордынский (середина XIII–XV в.).

Как установлено в ходе исследований, в домонгольское время в культуре железообработки селища Мякинино-1 доминирует группа I, т. е. простые технологии. Из дополнительных приемов, требующих от кузнеца специальных знаний по улучшению качества изделия, используется термическая обработка в виде твердой закалки (в воде). Группа II составляет незначительную долю. В золотоордынское время положение меняется: доля технологической группы II возрастает, приближаясь в количественном отношении к группе I (Розанова, Терехова 2005). К сожалению, количественная представительность материалов по этому периоду для окончательных выводов пока малочисленна. Поэтому на данном этапе изучения мы можем говорить лишь о намечаемой тенденции. Однако эта тенденция подтверждается косвенными данными, в частности материалами, происходящими из Московского Кремля.

Напомним, что в домонгольский период во многих городских центрах Древней Руси уже существовало специализированное городское кузнечное ремесло, основанное на использовании рациональной технологии наварки стальной рабочей части. Однако если сравнить городскую продукцию с изделиями домонгольского периода из селища Мякинино-1, выполненными также в наварной технологии, то можно заметить существенные различия и в подборе материала, и в качестве исполнения. Кузнецы, изготовившие эти изделия, по всей видимости, не умели сваривать железо с твердой сталью, поэтому основу заготовки либо составлял пакетированный металл (рис. 44, ан. 11321; рис. 46, ан. 11338), либо использовалась сырцовая сталь (ан. 11328, 11330, 11340). Сварные швы, соединяющие разные сорта металла, — грубые, широкие, забитые шлаковыми включениями.

Эти наблюдения позволяют говорить о том, что происходящие из домонгольского слоя поселения Мякинино-1 изделия, имеющие стальные наварные лезвия, являются продукцией сельских кузнецов. При этом следует напомнить, что и продукция московских кузнецов в это время по своим техническим характеристикам практически не отличалась от сельской. Сама Москва до конца XIII в. не была еще крупным городским центром, а представляла собой лишь небольшой пограничный городок Суздальской земли, далекий от ее главных центров — Ростова, Суздаля, Владимира (Ключевский 1957: 6–7). Однако по мере роста города и формирования городского ремесла продукция его появляется на сельских поселениях.

В золотоордынский период селище Мякинино-1, находящееся в непосредственной близости от Москвы, естественно было включено в торговые отношения с городом. Нет сомнения в том, что такие изделия, как кресала (рис. 45, ан. 11315, 11345, 11346), топор (рис. 45, ан. 11308), выполненные в технологии наварки и отличающиеся высоким качеством, являются продукцией городских ремесленников. Эта технология предполагает высокую квалификацию мастера, что подразумевает профессиональное знание свойств различных сортов металла, оптимальных температурных режимов для проведения качественной сварки, соблюдение последовательности технологических операций.

Наиболее многочисленными индивидуальными находками на памятнике были изделия из железа. Металлографическое исследование прошли 105 предметов. Из них золотоордынским временем (вторая половина XIII–XV в.) датируются 44 изделия: 34 ножа, серп, кресало, шило, наконечник стрелы, удила и пять гвоздей.

Среди находок из железа численно преобладают ножи, основная часть которых относится к разряду универсальных. Орудия домонгольского времени (вторая половина XII — первая треть XIII в.) немногочисленны: исследовано всего семь ножей. Откованы они из цельнометаллических заготовок (четыре из стали и три из кричного железа).

При металлографическом исследовании ножей золотоордынского времени из селища Мякинино-2 зафиксировано шесть технологических схем.

Рис. 47. Мякинино-2. Ножи XIV–XV вв. и технологические схемы их изготовления

Из кричного железа отковано три ножа (рис. 47, ан. 8446, 9276). Следует отметить плохую сохранность большинства орудий этой группы, что не дает возможности полностью отрицать применения дополнительных операций по улучшению технических качеств лезвия. На одном образце обнаружено железо с повышенным содержанием фосфора, на что указывает микротвердость феррита: 236–254 кг/мм2.

В группу изделий из сырцовой стали входят шесть ножей (рис. 47, ан. 8410, 8418, 8420, 8430, 8438, 8444, 8448). Все изделия в этой группе были термообработаны. Термообработкой в большинстве случаев была резкая закалка.

Цементация зафиксирована на пяти ножах (рис. 47, ан. 8442, 8445). Преобладала двусторонняя цементация лезвия. Содержание углерода на отдельных участках доходило до 0,5–0,7 % (ан. 8442). Лишь одно орудие этой группы не было термообработано. Термообработкой в большинстве случаев являлась резкая закалка.

Из пакетированных заготовок откованы два ножа. При изготовлении этих орудий использован металлолом. Сварные швы довольно тонкие; расположение структурных зон носит хаотичный характер. Оба изделия подвергнуты резкой закалке.

Группу ножей с торцовой наваркой составляют пять орудий (рис. 47, ан. 8409, 8447). Сварные швы у большинства ножей довольно широкие. Металл ножей сильно засорен шлаковыми включениями. Все изделия подвергнуты термообработке.

Технологическая схема косой наварки стального лезвия зафиксирована на семи ножах (рис. 47, ан. 8414, 9274, 9278, 9285). Сварка у большинства орудий проведена на высоком уровне — на это указывают тонкие четкие сварные швы. Основой для одного орудия (рис. 47, ан. 9274) послужила пакетированная заготовка (использование металлолома). Так же как и ножи с торцовой наваркой, все ножи этой технологической группы прошли термообработку — в большинстве случаев это была резкая закалка.
