Владимир Завьялов - Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

Для изучения специфики кузнечной технологии привлекаются материалы двух селищ середины XIV в. — Грязновка-2 и Бучалки. На первом из этих памятников открыты остатки металлургического и, вероятно, металлообрабатывающего производств.

Памятники открыты в 1991 г. работами Верхне-Донской археологической экспедиции (Гоняный, Кац, Наумов 1997: 72). Выбор коллекции именно этих памятников для археометаллографического исследования обусловлен следующими факторами. Поселения имеют сравнительно узкую датировку — середина (возможно, 40—60-е гг.) XIV в., т. е. непосредственно предшествуют Куликовской битве. При археологических работах на селище Грязновка-2 был локализован участок, на котором концентрировались остатки кузнечного и железоделательного производства. По мнению авторов раскопок, сыродутный горн, исследованный на поселении, был наземного типа и мог достигать высоты 1 м (Гоняный, Кац, Наумов 1997: 72). Рядом с производственным сооружением располагались скопления шлаков, металлического лома и отходов металлургического производства. Культурный слой был насыщен шлаками, углем, кусками глиняной обмазки, железной руды, обломками глиняных сопел, металлическим ломом в виде обрубков пластин, прутков, проволоки различного диаметра, обломков гвоздей, ножей и т. п. Находки на поселении Грязновка-2 документируют полный цикл процесса получения железа и изготовления предметов из него. Как будет показано ниже, местные мастера не ограничивались производством черного металла, но и изготавливали из него некоторые категории орудий.

Для исследования из коллекции селища Грязновка-2 было отобрано 44 поковки: 31 нож, серп, лезвие топора, гвоздь, две крицы, полуфабрикат и семь заготовок. Коллекция предметов из поселения Бучалки составляет 17 экземпляров: 15 ножей, лезвие топора и заготовку. Ножи в большинстве случаев представлены обломками, поэтому говорить об их типах и размерах невозможно. Положительным моментом проведенного исследования было то, что изучены практически все изделия из черного металла, пригодные для металлографического анализа.

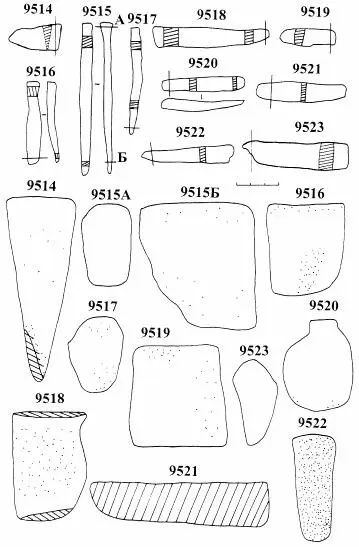

Рис. 50. Грязновка-4. Кузнечные полуфабрикаты и заготовки

Из коллекции предметов, непосредственно связанных с металлургическим производством, металлографически исследованы два фрагмента криц. На шлифе одной из них обнаружена структура феррита, насыщенного шлаковыми включениями. В металле встречаются незаваренные поры. В шлаковых включениях видны восстановившиеся зерна железа, что свидетельствует о значительных потерях металла при восстановлении его из руды. Данный предмет можно определить как горновую крицу — продукт металлургического сыродутного процесса, не подвергавшийся механическому воздействию (Терехова и др. 1997: 18). Другая крица прошла предварительную проковку: поры и крупные шлаки в металле отсутствуют. Структура металла — феррит и феррит с перлитом (содержание углерода — до 0,3 %). Крица имеет следы надруба — приема, применявшегося для контроля над качеством полученного металла (Колчин 1953: 43).

К артефактам, связанным с кузнечным ремеслом, относятся полуфабрикаты и заготовки. Полуфабрикат — продукт заключительной стадии обработки крицы. Он представляет монолитную массу металла, пригодную для ковки заготовок (Терехова и др. 1997: 19). Исследованный полуфабрикат (рис. 50, ан. 9523) имеет форму бруска подпрямоугольного сечения размерами 7,5?2?1 см. Анализ показал, что полуфабрикат откован из сыродутного железа: структура феррита с микротвердостью 135–170 кг/мм2.

Следующую ступень обработки черного металла отражают заготовки, которые представляют собой продукт начальной стадии технологического процесса изготовления кузнечного изделия (Терехова и др. 1997: 19). Большинство исследованных предметов, судя по форме и размерам, являлись заготовками ножей. Материалом одной поковки (рис. 50, ан. 9520) было кричное железо (структура феррита). Три других (рис. 50, ан. 9515, 9516, 9519) откованы из сырцовой стали с содержанием углерода до 0,3–0,4 %. Качество ковки металла удовлетворительное: пустоты и крупные бесформенные шлаки отсутствуют. На образце № 9522 обнаружена ферритоперлитная мелкодисперсная структура (цементованная сталь). Содержание углерода у этой заготовки составляет 0,6–0,7 %. Другая стальная заготовка (рис. 50, ан. 9521) была подвергнута резкой закалке (структура мартенсита).

Сложная схема обнаружена на образце № 9518. У этой заготовки на основу из сырцовой стали (содержание углерода — до 0,3–0,4 %) наварены тонкие стальные пластины. Эта заготовка также подверглась резкой закалке. На одном конце заготовки отчетливо видны следы отруба: прежде чем откоготовки отчетливо видны следы отруба: прежде чем отковать необходимый предмет, кузнец отрубал от заготовки часть нужной длины.

Исследованные ножи разнообразны по размерам (рис. 51). Отметим сапожный раскроечный нож (ан. 9480) и три столовых ножа с пластинчатым черенком и штифтами для крепления рукоятки (ан. 9482, 9486, 9500).

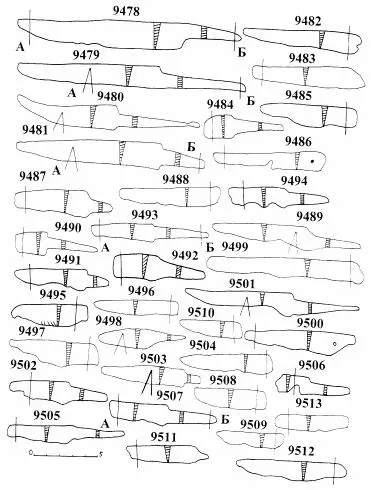

Рис. 51. Грязновка-4, Бучалки. Ножи второй половины XIV в.

Металлографическое исследование ножей из поселений Куликова поля выявило широкий спектр технологических схем. В коллекции присутствуют почти все технологии, за исключением трехслойного пакета и вварки.

В исследованной коллекции обнаружены четыре цельножелезных ножа (ан. 9478, 9510, 9936, 9944) (рис. 52). Интересно отметить, что ножи этой технологической группы откованы из разных сортов железа. В отличие от остальных экземпляров нож № 9510 откован из металла с повышенным содержанием фосфора. Вполне возможно, что в данном случае имеет место преднамеренный выбор в качестве сырья фосфористого железа.

Наиболее многочисленной оказалась группа ножей, откованных из сырцовой стали, — 15 экз. (рис. 52). Сырцовая сталь не отличалась высоким качеством: как правило, она была низкоуглеродистой, а распределение углерода в ней неравномерно. У большинства орудий содержание углерода не превышает 0,3–0,4 %. Лишь на шлифе № 9497 на отдельных участках оно доходило до 0,6–0,7 %. Три изделия этой группы термообработаны (ан. 9491, 9505, 9511).

Выше по качеству были ножи, откованные из цементованной (специально полученной) стали (рис. 52). Их всего три (ан. 9492, 9504, 9941). Сталь всех орудий хорошо прокована: шлаки в металле мелкие, изредка средние, преобладают округлые формы шлаковых включений. Рабочие качества ножа № 9492 улучшены локальной резкой закалкой лезвия (термообработке подверглась лишь узкая режущая кромка).
