Владимир Завьялов - Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

У трех орудий рабочие свойства были улучшены химикотермической обработкой (рис. 52, ан. 9485, 9494, 9512). Как известно, этот технологический прием сравнительно редко встречается среди средневековых кузнечных поковок из-за продолжительного времени, требуемого для образования достаточно глубоко науглероженного слоя. Все же на некоторых памятниках орудия с цементированными лезвиями составляют значительную часть. Например, в Старой Рязани доля таких орудий составляла 14 % (Толмачева 1983: 257).

Микроструктуры пяти ножей (рис. 52, ан. 9479, 9487, 9488, 9947, 9948) позволяют говорить о том, что при их изготовлении был использован металлолом (перековка сломанных изделий). Сварные швы, обнаруженные на шлифах, носят хаотичный характер. Содержание углерода на стальных участках доходит до 0,3–0,4 %. Нож 9479 подвергся термообработке.

Рис. 52. Грязновка-4, Бучалки. Ножи. Технологические схемы, входящие в технологическую группу I

Сварные технологии в исследованной коллекции представлены различными вариантами наварки: торцовой, косой боковой и V-образной (рис. 53).

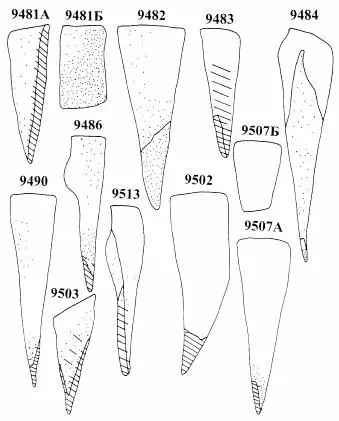

Рис. 53. Грязновка-4, Бучалки. Ножи. Технологические схемы, входящие в технологическую группу II

Торцовая наварка обнаружена на трех ножах (ан. 9482, 9502, 9942). Нож № 9482 по типу относится к столовым ножам с пластинчатыми черенками. Основа орудия — сырцовая сталь с содержанием углерода до 0,3 %. На лезвии — цементованная сталь с гомогенным распределением углерода (0,7 %). Сварка проведена на высоком уровне. У двух других ножей (ан. 9502, 9942) сварка выполнена намного хуже: сварной шов представлен цепочкой шлаков. Оба изделия подверглись термообработке: нож № 9502 — резкой закалке, а нож № 9942 — мягкой закалке.

Двумя экземплярами представлена технологическая схема V-образной наварки (ан. 9503, 9940). Металл ножа № 9503 тщательно прокован. Сварка проведена на высоком уровне. Заключительной операцией была резкая закалка. Качество ножа из Бучалок (ан. 9940) намного хуже: на лезвие наварена сырцовая сталь с содержанием углерода около 0,2 %.

Наиболее представительной схемой среди сварных технологий оказалась косая боковая наварка. Она обнаружена на 12 ножах. Термообработка не выявлена только на двух экземплярах (ан. 9484, 9935). Основным видом термообработки в этой технологической группе была резкая закалка. Исключение составляют два образца (ан. 9483, 9490), на которых обнаружены структуры, позволяющие говорить о высоком отпуске орудий. Следует, однако, заметить, что отпуск мог произойти и непреднамеренно, например при попадании предметов в огонь пожара. Основой ножей могли служить как железо (ан. 9483, 9507, 9513; причем в одном случае — ан. 9507 — это было фосфористое железо), так и сырцовая сталь (ан. 9481, 9486, 9490), и даже пакетированная заготовка.

Нетрудно заметить, что среди исследованных ножей преобладают орудия, относящиеся к технологической группе I (более 60 % всех исследованных ножей). Основной при этом была технология выковки предмета из сырцовой стали (около 40 % исследованных ножей). Доля термообработанных ножей среди группы I незначительна — 6 экземпляров (при этом сталь 11 незакаленных ножей по содержанию углерода вполне могла принять термообработку).

Среди ножей технологической группы II из поселений Куликова поля, как уже отмечалось выше, большую долю составляют ножи с косой боковой наваркой лезвия (26 % от общего числа исследованных ножей). Следует отметить высокое качество изготовления этих предметов. Практически все орудия, имевшие наварные лезвия, были термообработаны. Именно в этой технологии изготовлен столовый нож с пластинчатым черенком и штифтами для крепления рукоятки. Этот тип ножей происходит из Западной Европы (Knives and scabbards 1987: 92, pl. 63; Беленькая, Розанова 1988: 21). Но, попадая в Россию, он быстро становится «модным» и фиксируется в коллекциях, даже весьма удаленных от торговых центров памятников.

Итак, можно констатировать явное преобладание изделий технологической группы I в коллекции из поселений Грязновка-2 и Бучалки (табл. 14). При этом в каждом технологической группе есть своя доминирующая схема: выковка орудий из сырцовой стали в группе I и косая боковая наварка в группе II. Вполне допустимо, что большинство ножей группы I было продукцией местных кузнецов. Узкий рынок сбыта, малочисленность мастеров, отсутствие достаточно прочных производственных связей препятствовало развитию местного кузнечного ремесла и сохраняло его в рамках общинного производства. Ножи же, изготовленные в сварных конструкциях, являлись по большей части продукцией городских центров. Отметим, что мастера из поселения Грязновка-2 почти полностью удовлетворяли потребности округи в кузнечной продукции, в то время как продукция из городских центров представлена престижными кузнечными поковками (например, столовые ножи) и изделиями более высокого качества. Но доля привозных изделий в быту жителей поселения была невелика.

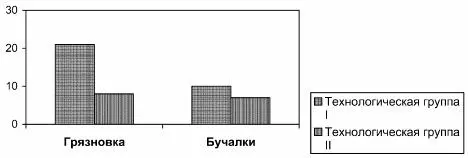

Таблица 14. Количественное соотношение технологических групп по материалам из памятников Куликова поля

Из орудий труда были исследованы серп и лезвие топора. Серп (ан. 9495) сохранил лишь небольшую часть лезвия. Предмет атрибутирован по наличию насечек на лезвии. Серп откован из стальной заготовки. Особенностью изготовления этого орудия была повышенная температура при проведении ковки.

Тело топора (ан. 9514) отковано из кричного железа, а стальное лезвие приварено по способу косой боковой наварки. Заключительной операцией по улучшению рабочих свойств орудия была резкая закалка.

Подводя итог археометаллографическому изучению кузнечной продукции из поселений золотоордынского времени на Куликовом поле, можно сделать следующие выводы. Среди артефактов выявлены продукты железоделательного производства (горновая и товарная крицы, полуфабрикат, заготовки). Это дает основание говорить как о местном железодобывающем, так и о железообрабатывающем производстве. Основными материалами для кузнеца служили сырцовая сталь и, в меньшей степени, кричное железо. Качество первичной обработки металла можно признать вполне удовлетворительным. Не исключено, что мастера могли различать «простое» и фосфористое железо. Основной операцией по изготовлению орудий труда была свободная ручная ковка. Технологическая сварка, термо— и химико-термическая обработки применялись редко. Местные кузнецы практически полностью удовлетворяли потребности общины в предметах из черного металла. В то же время к жителям поселений поступала кузнечная продукция (правда, в ограниченном количестве) из развитых кузнечных центров. Это касается прежде всего ножей с наварными стальными лезвиями.
