Пусть обовьют тогда упомянутую сеть «зийар» вокруг круглых палок из самшита или другого дерева, имеющегося в наличии, с двух сторон, пока она не будет хорошо натянута (?); эти палки должны быть толстыми, чтобы закручивание вокруг них могло достичь максимума; и пусть [два слова неясны] их местоположение будет на ширине плечей лука, когда их установят на место.

Затем пусть уберут (?) эти палки и пусть поместят там [в двух «зийар»?] два вышеупомянутых плеча лука, по одному с каждой стороны, их широкий конец на деревянной планке, закрепленной с краю поперечной перекладины, в выемке, специально для него устроенной, и поместят у каждой оконечности два крюка или скобы (?) (прим. Каэна — предполагают, что неизвестное слово рукописи поставлено по ошибке вместо «каннаратаин») из каменного дуба, крепко прибитых гвоздями, предназначенных не позволять им выскальзывать из своего местоположения. Пусть каждое плечо будет расположено относительно другого точно по прямой, таким образом, чтобы они имели вид, будто образуют одно целое; пусть искривленная часть каждого из плечей будет помещена на боковой перекладине, к которой она ближе. Пусть закрепят тетиву («ватар») в выемках, устроенных в двух искривлениях, как обычно; пусть поместят «канал»-направляющую («маджрат») посредине напротив, чтобы тетива («ватар») была приспособлена к рукоятке, о которой мы скажем в своём месте, если бог этого захочет.

Комментарий: интерпретировать этот фрагмент непросто и, вероятно, сам Каэн не вполне понимал, какая конкретная техническая деталь имеется в виду под тем или иным общеупотребительным арабским словом.

В моём понимании конструкция выглядит так: рама квадратная, вертикально установленная. Посредине рамы вертикально прибита толстая широкая перекладина, к которой горизонтально крепятся плечи арбалетной дуги. Спереди по краям перекладины прибиты две планки, в которых сделаны выемки для плечей и сверху прибиты крепежные скобы. В середине перекладины имеется отверстие, через которое вылетает стрела. Под ним сзади находится направляющая с каналом для стрелы. Отверстие прикрыто двустворчатыми подвешенными дверцами непонятного предназначения — стрела, вылетая, их приподнимает.

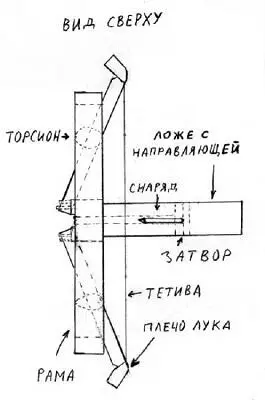

На раму вертикально навиваются два торсиона, в промежутках между центральной перекладиной и боковыми ребрами (в ⅔ длины от центральной перекладины). Торсионы сделаны в виде сети из веревок конского волоса и шелка. В этот торсион посередине горизонтально вставляется толстая самшитовая палка, которой торсион закручивается до предела. Затем эта палка постепенно выталкивается/замещается внутренним концом арбалетного плеча. В конце концов один конец плеча спереди заходит за центральную перекладину, другой — сзади за боковое ребро. Это как бы стопорит торсион в напряженном состоянии — плечо, упираясь одновременно снаружи в центральную перекладину и изнутри в раму, не может раскрутиться вперед (очевидно, торсион должен быть закручен в противоположном направлении к схождению плечей — правый по часовой стрелке, левый — против часовой стрелки). Затем внутренние концы плечей закрепляют на центральной перекладине дубовыми скобами, и надевают тетиву. Вид сверху показан на рис. 23.1.

Описание канала-направляющей («маджрат»).

Возьми скрытый канал, соразмерный луку, вдвое длиннее стрелы; пусть в месте, куда прибывает тетива («ватар»), будет помещен затвор, запирающий её: затвор, сработанный из железа и из меди, который должен быть пропорционален большему или меньшему размеру лука; он пронизан посередине по ширине отверстием, через которое проходит гвоздь, закрепленный с двух сторон прорези, сделанной в канале-направляющей; наконец, пусть крюк свободно продвигается в пространстве канала, поднимаясь и опускаясь: когда его тянут к себе, затвор опускается и тетива («ватар») спускается, стрела идет вперед и вылетает пропорционально напряжению тетивы. Пусть приделают к затвору его ключ, который должен быть поднят [и сказано в (непонятное слово)], он должен иметь длину пять локтей или больше: всё, что его удлиняет, облегчает его освобождение [затвора?], так как он возвращается как рычаг, и становится легче создать тягу, которая его тянет назад от крюка, и если он медлит прибыть на место, рядом имеется «микат» (прим. Каэна — это слово, которое, как кажется, обозначает разновидность крюка, отсутствует, насколько мне известно, в каком-либо словаре, и я не в состоянии определить, к какому арабскому корню его можно было бы привязать), при помощи которого стреляют при необходимости освободить тетиву. Пусть этот затвор будет пронизан по ширине, и пусть там поместят железный штифт, закрепленный в канале.

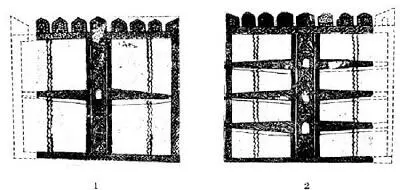

Стрела должна быть пропорциональна луку по толщине. Есть стрелы длиной в локоть, толщиной с копье, чей железный наконечник весит до египетского ратля [2,15 кг, что кажется преувеличенным], или больше, или меньше, в соответствии с луком. Стрела помещается в канал в месте, устроенном для неё напротив тетивы («ватар»). Вот чертеж этого лука: (рис. 1).

И если ты желаешь поместить на серединную перекладину три лука в такой же манере, устрой напротив каждого из них отверстие для выхода стрелы, в соответствии с моделью: (рис. 2). Тетива («ватар») лука натягивается воротом, приводимым в действие единственным человеком, и вот его описание.

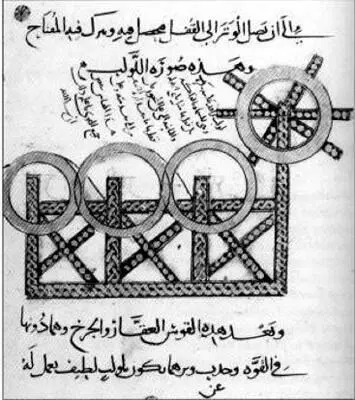

Возьми прочную деревянную доску, на которой с четырех сторон расположены стойки учёного изготовления, скреплённые железом. Пусть на каждой стороне разместят вертикальный брус, у основания прикрепленный к ней железной скрепой, и с цилиндрами (?) на вершине, пронизывающими оконечности осей (?) колес, чтобы канаты оборачивались вокруг них… Далее даётся описание ворота с промежуточными блоками… Вот чертеж этого устройства (рис. 3).

При оценке этого устройства сразу бросается в глаза его переходный характер: А) между античной катапультой-«скорпионом» (описание которой есть у Витрувия), а также другими известными в Средние Века схемами античных торсионных двухплечевых машин (см. рис. 44) и, с другой стороны, более поздним западноевропейским спрингалдом; Б) между большим арбалетом и торсионной машиной.
