Дмитрий Уваров - Средневековые метательные машины западной Евразии

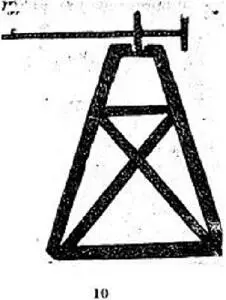

Описание персидского манджаника, который турецкий манджаник:

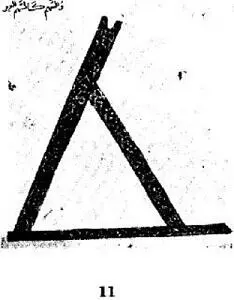

1. Он состоит из поднятого столба крепкого дерева, воздвигаемого вращением. Его поддерживают подпорки в четверти от его высоты, вбитые в землю широко вокруг этого столба. На вершине опорного столба есть выемка, где находится «свинья» (ось), которая подходит к «стреле», чья высота по отношению к опоре должна быть 1⅓. Что касается «ложки» и пеньковых веревок, они подобны описанным выше. Вот чертеж: (рис. 11)

Описание румского манджаника, который является франкским манджаником:

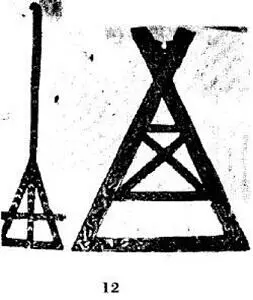

Он состоит из треугольника прочного дерева, с двумя равными косяками, верхняя часть одного приделана к верху другого так, чтобы образовался маленький треугольник; там должна быть накладка из каменного дуба, в которой помещается ось «стрелы». Основание этого треугольника должно быть максимум на одну девятую длиннее каждого из косяков; стойка должна быть в три пятых от «стрелы», и пропорции пеньковых канатов и «ложки» (сумки пращи) должны быть подобны предыдущему случаю. От трети высоты «стрелы» со стороны оси следует прикрепить две других «стрелы», усиливающих эту треть, расходящиеся к концу и снабженные у основания перемычкой, удерживающей их [Д. Никол понимает этот фрагмент так, что длинная и короткая части метательного рычага делятся в пропорции 3:1] ; их оконечности должны иметь расстояние в четыре пальца между собой; в них должно быть около двух локтей, и ось должна проходить через три «стрелы» одновременно. Вот чертеж: (рис. 12)

Описание персидского манджаника, такое, какое мною получено от шейха Абу ль'Хасана ибн ал-Абраки ал-Искандарани. Мощность его стрельбы — около пятидесяти ратлей [Д. Никол — более 90 кг, если автор использовал сирийские ратли. Прим. авт. — если подразумеваются египетские ратли, что более вероятно, то будет уже 107,5 кг. Чеведден, который кроме Оксфордской рукописи трактата изучил и более позднюю Стамбульскую, переводит этот фрагмент как «с метательной силой пятидесяти человек более или менее» ] ; у основания его рамы находится арбалет «джарх»; всё приводится в действие единственным человеком, который из него стреляет: когда этот человек тянет «стрелу» (метательный рычаг ), пеньковые канаты, которые тянутся «стрелой», заставляют тетиву достичь замка; тогда человек прилаживает «ложку» (т. е. сумку пращи) к кольцу, закрепленному на цоколе, которое удерживает «стрелу»; затем он берёт лук и стреляет из него, затем отпускает «стрелу», что приводит к метанию камня.

Возьмите персидский манджаник (manjanīq fārisī) и приготовьте его для метания; выройте рядом с опорной стойкой яму, чья глубина должна быть приблизительно равна длине пеньковых веревок, привязанных к «стреле»; затем возьмите пеньковую сеть с мелкими ячейками, и привяжите к её концам три прочных пеньковых каната, чья длина должна быть такова, чтобы они доставали от вершины «стрелы», где ось, до дна ямы; на конце «стрелы» должно быть железное кольцо, к которому привязывают канаты сети; и пусть в сеть положат камни в количестве, соответствующем силе людей, которые тянут «стрелу». На конце «стрелы», рядом с канатом «ложки» (пращи), должен находиться «микхан» [прим. Каэна — mîkhân , неизвестное слово, для которого я не вижу точного смысла. Прим. авт. — вероятно, крепление каната, соединяющего метательный рычаг с воротом], помещенный в блок, подвешенный к «стреле». После того, как человек натягивает [«стрелу»], он помещает камень в пращевую сумку («ложку») и зацепляет её канат за зубец на конце «стрелы»; железный крючок внизу пращевой сумки, вдетый в кольцо, закрепленное на цоколе, сдерживает таким образом действие сети [c противовесом]; […лакуна…] её веревка с канатами, которые поднимают сеть крюками, прикрепленными к этим канатам; и когда канаты идут вверх, поднимая сеть, […лакуна…] стрелу в его направляющую; стреляют из него, затем тут же возвращаются к праще и отпускают её, следуя своему собственному суждению .

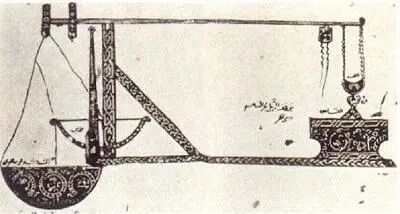

Для того, кто приставлен к натяжению (взведению), есть различные способы. Вот чертеж: (рис. 14). Можно тянуть «сеть», притягивая «голову» «стрелы», потому что она возвращается, как ромейские весы [рычажный безмен по П. Чеведдену] , и пусть её [«стрелу»] сразу же после подтягивания закрепят. Что касается лука «джарх», он должен быть помещен у основания манджаника в два железных крюка, которые его удерживают; натягивают тетиву лука и вводят её в «замок» на направляющей. Когда человек прилаживает сумку пращи [«ложку»] к цоколю, он хватает лук и спускает (?) его [стреляет из него, по Чеведдену] ; «сеть» тянет «стрелу», возвращая её в начальное [вертикальное] положение, и натяжение оказывается сильней, чем могли бы создать люди, так как «сеть» тянет в соответствии со своими пропорциями [то есть с постоянной силой, по Чеведдену] , тогда как тяговая сила человека различается.

Это мутное описание не было до конца понято ни Клодом Каэном, ни Дэвидом Николом, в чем они признаются сами, один в обширном примечании 6 к переводу фрагмента VII — «Мангонели», другой на стр. 17 в "Medieval Siege Weapons (2)". Особенно неясно предназначение арбалета («джарха»). Д. Никол вслед за Ж.-Ф. Фино предполагает, что арбалет спускался одновременно со спуском противовеса и вносил свой вклад в опускание короткого «тягового» плеча метательного рычага. Таким образом, «персидский манджаник Абу л'Хасана ал-Искандарани» в его представлении являлся как бы гибридным тенсионно-гравитационным пращемётом, единственным в своём роде. Подобная версия, однако, кажется чрезмерно оригинальной — текст допускает и более естественное объяснение, а именно, что машина ал-Искандарани представляла собой вполне «классический» требюше с противовесом, избыточная мощность ворота которого могла использоваться и для одновременного натяжения арбалета. Стреляли же из арбалета независимо от последующего метания из требюше.
