Дмитрий Уваров - Средневековые метательные машины западной Евразии

Любопытно замечание Кристины Пизанской, что требюше не нужны для обороны крепостей с гарнизоном менее 200 человек.

С её работой перекликаются отрывки из "Le Jouvencel" («Юноша») Жана де Бюэя ( Jean de Bueil ), её младшего современника (составлена в 1460–70 гг., но основана на опыте времен Жанны д'Арк). По его оценке, для разрушения сильной крепости необходимы 248 пушек разного калибра, из них самые большие метают камни 400–500 фунтов весом (160–200 кг), другие — 100 фунтов. Нужно запасти 30 000 фунтов пороха, 3000 фунтов ивового угля, 200 мешков дубового угля, 20 «тазиков» на треножниках, 20 мехов и много «хвостов» (т. е. фитилей).

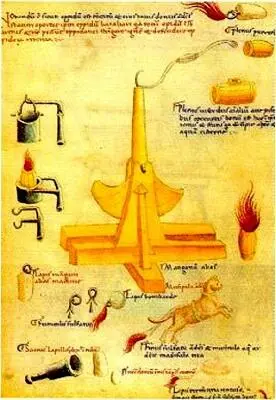

В 1449 г. итальянский (из Сиены) инженер (хотя по основной профессии нотариус) Мариано ди Джакопо по прозвищу «Таккола», «галка» (1382 — ок. 1458 гг.), составил "De Machinis libri X", в котором на более чем 140 страницах описал разнообразные военные и гражданские машины своего времени. В этом труде присутствуют требюше и биффа (ит. название требюше с двумя противовесами), но нет ничего о каких-либо торсионных машинах.

Около 1455 г. другой итальянец, Роберто Вальтурио (1413–1483) написал работу "De re militari" («О военном деле»), впервые напечатанную в 1472 г. в Вероне. Среди её 82 гравюр имеется и один из наиболее конкретных рисунков торсионного спрингалда.

Наконец, около 1500 г. Леонардо да Винчи (1452–1519 гг.) создал многочисленные проекты и рисунки больших арбалетов, торсионного спрингалда, одноплечевых тенсионных метательных устройств. Они имеют уже чисто теоретический характер.

Многочисленные работы XVI века, посвященные механическим метательным машинам (работа Агостино Рамелли 1588 гг., иллюстрации к переизданиям Вегеция и т. д.), выходят за рамки рассматриваемого периода. Практически невозможно установить, имеют ли содержащиеся в них рисунки отношение к реальному средневековому военному делу, или это всего лишь фантазии авторов.

Что касается баллистики, средневековые представления о ней имели чисто опытный характер. Научный подход в этой области был впервые продемонстрирован венецианским самоучкой Николо Тарталья (Tartaglia, род. в Брешии, 1499–1557). В своей "Nova Scientia" (1537) он впервые попытался применить математику и теорию механики к артиллерийскому огню, составил таблицы стрельбы, определил, что наибольшая горизонтальная дальность стрельбы достигается при 45°. Столь же новаторским изданием стала "Pirotechnia" (1540) жителя Сиены Бирингуччо (Vannoccio Biringuccio, 1480–1538 или 1539), где рассматриваются методы получения селитры, пороха и артиллерийского литья.

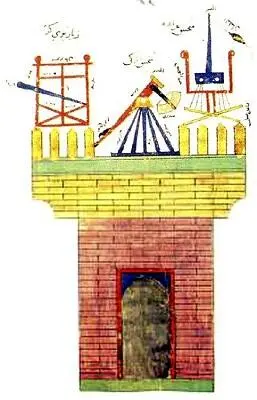

Наиболее значительным из «суммирующих» трудов в мусульманском мире считается богато иллюстрированная «Китаб аник фи'ль манаджаник» («Изысканная книга о требюше»), написанная в 1462 г. Юсуфом ибн Урунбугой аль-Зарадкашем на арабском языке для использования мамелюкскими осадными инженерами. В основном он описывает различные виды требюше с противовесом, включая пропорции их деталей, но встречается в нем и единственный вид «тягового» требюше — «манджаник султани» — на одинарной стойке, с двумя группами по 4 тяговых веревки. Имеется в нем и европейская «бригола» под названием «манджаник ифранджи» — два противовеса и рама в виде одинарного столба.

1. В.Д. Балакин , "Фридрих Барбаросса", 2001, Москва.

2. Жоффруа де Виллардуэн , "Взятие Константинополя", 1984, Москва.

3. Гельмольд , «Славянская хроника», 1963, Москва.

4. Лев Диакон , «История», 1988, Москва.

5. Берналь Диас дель Кастильо , "Правдивая история завоевания Новой Испании", 2000, Москва.

6. «Два византийских военных трактата конца X века», изд. подготовил В.В. Кучма, 2002, Санкт-Петербург.

7. «Ипатьевская летопись», РЛ т. 11 (текст по «Летопись по Ипатскому списку», СПб, 1871). Подготовил текст А.И. Цепков. 2001, Рязань.

8. «История Средней Азии», Сборник исторических произведений, сост. А.И. Булдаков, С.А. Шумов, А.Р. Андреев, 2003, Москва.

9. Кекавмен «Советы и рассказы», пер. Г.Г. Литаврин, 2003, Санкт-Петербург.

10. Киннам И . «Краткое обозрение царствования Иоанна и Мануила Комнинов; Акрополит Г. Летопись великого логофета». Подготовил текст А.И. Цепков. 2003, Рязань.

11. Кирпичников А.Н . «К вопросу об устройстве древнерусских метательных машин», Сборник исследований и материалов АИМ, выпуск III. 1958, Ленинград.

12. «Лаврентьевская летопись», РЛ т.12 (текст по «Летопись по Лаврентиевскому списку», СПб, 1872). Подготовил текст А.И. Цепков. 2001, Рязань.

13. «Львовская летопись», РЛ т.4 (текст по ПСРЛ, т.20, ч.1, СПб, 1910). Подготовил текст А.И. Цепков. 1999, Рязань.

14. В.И. Матузова, Е.А. Назарова , «Крестоносцы и Русь. Конец XII в. — 1270 г.», 2002, Москва.

15. З. Ольденбург , «Костёр Монсегюра», 2001, Санкт-Петербург.

16. ПСРЛ, т.3, «Новгородская первая летопись старшего и младшего изводов», 2000, Москва.

17. ПСРЛ, т.5, вып.1, «Псковские летописи», 2003, Москва.

18. ПСРЛ, т.6, вып.1, «Софийская первая летопись старшего извода», 2000, Москва.

19. Рихер Реймский , "История", 1997, Москва.

20. «Рогожский летописец. Тверская летопись», РЛ т.6 (текст по ПСРЛ, т.15, СПб, 1863). Подготовил текст А.И. Цепков. 2000, Рязань.

21. Вернард Фоли, Джордж Палмер, Вернер Содэл , "Арбалет", ж. "В мире науки", март 1985, Москва.

22. Хониат Н . «История со времени царствования Иоанна Комнина», в 2-х кн. Подготовил текст А.И. Цепков. 2003, Рязань.

23. Ю.В. Шокарев , "Луки и арбалеты", 2001, Москва.

24. C.T. Allmand, ed ., "Society at War. The Experience of England and France during the Hundred Years War", 1973, Edimbourg.

25. Renaud Beffeyte , "Les machines de guerre au Moyen Age", 2000, Rennes.

26. Zayn Bilkadi , "The oil weapons", 1997.

27. Jim Bradbury , "The Medieval Archer", 1996, Woodbridge.

28. Claude Cahen , "Un traité d'armurerie compose pour Saladin", 1947–48.

29. Paul H. Chevedden , Les Eigenbrod, Vernard Foley, Werner Soedel, "The Trebuchet", in "Scientific American", July 1995.

30. Paul H. Chevedden , "The Invention of the Counterweight Trebuchet: A Study in Cultural Diffusion", 2002.

31. Philippe Contamine , "La guerre au Moyen Age", 1999, Paris.

32. George T. Dennis , "Byzantine Havy Artillery: The Helepolis", 2000.

33. George T. Dennis , "Flies, Mice and the Byzantine Crossbow", in "Byzantine and Modern Greek Studies 7", 1981.

34. Liliane et Fred Funcken, "Le costume, l'armure et les armes au temps de la chevalerie", 1977, Tournai.

35. Christopher Gravett , "German Medieval Armies 1300–1500", 1997, London.

36. Christopher Gravett , "Medieval Siege Warfare", 2001, Botley.
