Надводный борт над главным поясом также защищался броней. Верхний пояс выполнялся из тонкой цементированной брони (125 мм), заведомо недостаточной против снарядов крупного калибра, но дававший защиту от их осколков орудиям средней артиллерии. В то же время пробоины в этой броне допускали быструю и легкую заделку. За верхним поясом также имелась противоосколочная переборка (38 мм). Надводный борт защищался броней и в оконечностях, вне пределов главного броневого пояса, ограниченного по протяженности поперечными броневыми траверзами, расположенными за пределами носового и кормового барбетов, и формирующими, таким образом, вместе с главным поясом вертикальное бронирование цитадели, защищающей все основные жизненные части (погреба, двигательную установку, посты управления).

Таким образом, в результате тщательной проработки вопроса на основе опыта русско-японской войны, первый русский дредноут получил полностью бронированный надводный борт, причем главный броневой пояс оказался распространенным на значительную его площадь.

Благодаря увеличенной высоте пояса корабли класса «Севастополь» имели tg 0 =3,33/13,45 = 0,24 и угол Θ, когда начинала при крене входить в воду главная палуба, достиг 14°, т. е. был значительно выше, чем у современных ему британских линкоров.

Подобно «Андрею Первозванному», в проекте «Севастополя» также было предусмотрено две броневые палубы, но располагались они иначе — в уровне верхней (38 мм) и средней (22 мм) палуб. Как и в предшествующем проекте, верхняя палуба выполняла назначение взводной, кроме того, она выполнялась из мягкой брони, от которой хорошо рикошетировал, не зарываясь, снаряд, попадающий с настильных траекторий. Отнесение главной броневой палубы в уровень средней давало перекрытие главного броневого пояса по его верхней кромке, чем формировался основной защитный контур корабля. При этом существенно повышался запас плавучести корабля, образуемый его основным броневым контуром. Помимо этого, получалось большее пространство по высоте для машинно-котельных отделений, что делало возможным устройство третьего дна, центр тяжести судна перемещался выше, несколько понижалась метацентрическая высота, но зато линкор становился более жесткой орудийной платформой.

Важный шаг был сделан в расположении и креплении плит поясной брони. На «Севастополе» они впервые располагались по вертикали, соприкасаясь друг с другом своими длинными сторонами. Половина стыков плит находились при этом в плоскости шпангоутов, что позволяло выполнить подкрепления за броней более эффективно. Броневые болты, притягивающие плиту к рубашке, теперь располагались в два ряда на более значительной площади по ее периметру, а не как ранее лишь по краям. Это исключало возможность получения плитой упругих колебаний в результате попадания даже не пробивающего ее снаряда, что приводило к разрыву рубашки головами броневых болтов и к отрыву не пробитой плиты, как то наблюдалось в Цусимском сражении [41]. В целом броневая защита «Севастополя» получилась вполне на уровне первых линкоров-дредноутов всех стран, и даже превосходила многие из них.

Вопрос обеспечения новых крупных линкоров турбинами, учитывая самую начальную стадию развития судового турбостроения в России, стоял особенно остро. При проектировании турбин для «севастополей» и наладке их производства на Балтийском, а затем Франко-Русском заводах, был заключен контракт о технической помощи с английской компанией «Джон Браун». При установлении типа котлов также не обошлось без сложностей. Вопрос поначалу упирался в имевшееся в Морском министерстве сильное мнение в пользу котлов Бельвиля. Первоначально именно их планировали к установке на дредноуты, и тогдашнему главному инспектору кораблестроения А.Н.Крылову стоило больших трудов и ухищрений отстоять более прогрессивные котлы Ярроу {12} .

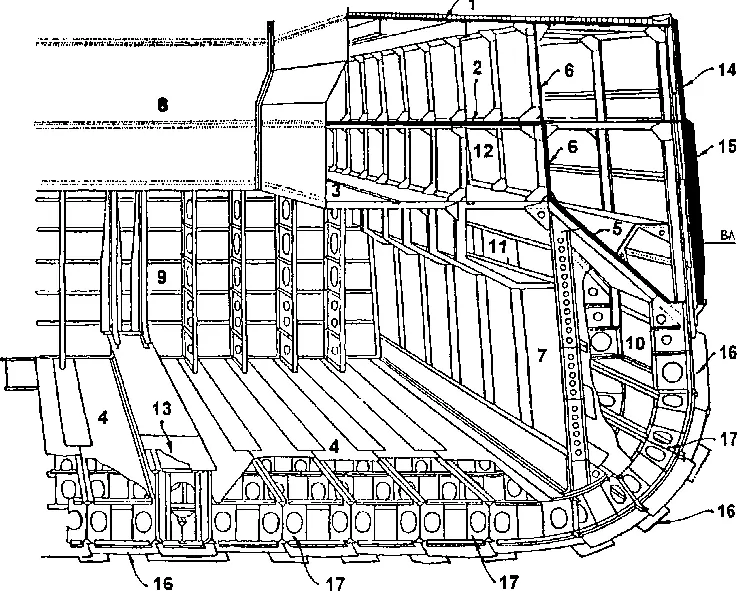

Конструкция корпуса дредноута русского типа на примере линейного крейсера «Измаил».

1. Верхняя палуба

2. Средняя палуба

3. Нижняя палуба

4. Внутреннее дно

5. Броневой скос

6. Продольная броневая переборка

7. Трюмная продольная переборка

8. Котельный кожух

9. Поперечная водонепроницаемая переборка

10. Бортовой отсек

11. Коридор электрических кабелей

12. Коридор трубопроводов

13. Килевая балка

14. Верхний броневой пояс

15. Главный броневой пояс

16. Поясья наружной обшивки

17. Бракеты с отогнутыми фланцами

При проектировании линкоров класса «Севастополь» много новых идей было проведено и в отношении конструкции корпуса корабля. Так, листы наружной обшивки были расположены таким образом, что «пазы их шли точно под стрингерами и перекрывались широкими накладными планками, чтобы при наибольшем расчетном напряжении на килевой качке не происходило коробления днищевой обшивки при работе ее на сжатие» [42]. Это позволило увеличить эйлеровы напряжения в местах обшивки и привлечь, таким образом, большую часть площади листов в обеспечение продольной прочности корабля. Расчеты велись на основе теории, разработанной И.Г. Бубновым. Бимсы под верхней палубой на большей части длины корабля были расположены не поперек корпуса, как практиковалось прежде, а вдоль, и шли параллельно стрингерам. Этим привлекалась большая часть материала листов палуб в работу по обеспечению продольной прочности, лучше обеспечивалась устойчивость палуб. Листы переборок были значительно утоньшены по сравнению с проектами предшествующих классов, однако система их подкреплений продумана более рационально. Прочность переборок при этом не снизилась.

В конструкции корпуса было применено три сорта стали: обыкновенная судостроительная мягкая сталь с предельным сопротивлением около 42 кг/мм 2(настилка платформ, переборки выше уровня ватерлинии), сталь повышенного сопротивления — до 63 кг/мм 2(бимсы, стрингеры, обшивка) и сталь высокого сопротивления — до 72 кг/мм 2(килевая балка).

Наряду с переходом на более прочные марки стали МТК пересмотрел нормы допустимых напряжений. Тщательные расчеты крепости корабля с целью ее обеспечения с наименьшей затратой материала были проведены под личным наблюдением И.Г.Бубнова и А.Н.Крылова.

Все эти меры позволили значительно уменьшить вес корпуса. Доля его в общей нагрузке уменьшилась по сравнению с предшествующим «Андреем Первозванным» с 26,3 % до 21,5 % (5012 т. при водоизмещении 23288 т. против 5002 т. при 19005 т. соответственно). В целом же корпус, спроектированный по новой системе, оказывался легче на 19 %.

Помимо таких принципиальных нововведений как конструкция корпуса, артиллерийская часть и система бронирования, в конструкции первого русского дредноута был воплощен важнейший опыт русско-японской войны в части борьбы за живучесть. Была введена быстродействующая система спрямления крена затоплением специальных бортовых цистерн с использованием кингстонов большого диаметра. В основу этой системы были положены таблицы непотопляемости, разработанные А.Н.Крыловым. Рационально продуманная система обеспечения боевой плавучести и остойчивости дополняясь введением специального трюмного поста для оперативного руководства борьбой за живучесть корабля в бою.
