В части расположения орудийных установок на корабле не было сделано отступления от практиковавшегося прежде подхода: непременное условие «возможности сосредоточения по одной цели в наибольшем пространстве всей артиллерии» вызывало линейное расположение башен, дававшее наибольшие углы обстрела на оба борта. Отмечалось желательным иметь все башни расположенными на одной высоте, а для обеспечения живучести они должны были быть расположены равномерно по длине корабля.

Полный комплект боеприпасов определялся числом выстрелов, которые орудие может выдержать без потери необходимой боевой меткости, поэтому комплект для орудий крупного калибра предполагалось рассчитывать не менее чем на 100 выстрелов. Снаряды в погребах во избежание детонации при взрыве торпеды или мины размещались не ниже платформы, в достаточной мере далеко от бортов. Предусматривалось устройство охлаждения погребов с таким расчетом, чтобы температура в них не поднималась бы выше нормальной (25 °C) при плавании в Средиземном море летом.

В разделе «Основных заданий», относящемся к противоминной артиллерии, указывалось, что ее калибр определялся двумя положениями: способностью в дневном эскадренном бою обезвредить эсминец, раньше чем последний выпустит свои торпеды, и поддержанием заданной скорострельности при ручном заряжании. Во время проектирования двух предшествующих классов дредноутов («Императрица Мария» и «Измаил») оба этих требования обеспечивались 130мм/55 орудием. Однако быстрый рост размеров эскадренных миноносцев и, главным образом, увеличение дистанции торпедного залпа заставили или повышать калибр противоминной пушки, или отказываться от первого требования. В дневном эскадренном бою линкоры планировалось снабжать прикрытием в виде легких крейсеров, сдерживающих вражеские миноносцы. Таким образом, задача противоминной артиллерии линейного корабля сводилась к противодействию лишь отдельным миноносцам противника, прорвавшимся через цепь легких крейсеров, для чего признавалась вполне достаточной и 130 мм пушка. Показательно, что в отношении противоминного вооружения линейного корабля для Балтики мнение МГШ было сформулировано довольно категорично: «на основании вышеизложенных соображений следует остановиться для противоминной артиллерии на 130 мм калибре, или совершенно от нее отказаться».

Скорость стрельбы для 130 мм орудий предусматривалось обеспечить не менее 12 выстрелов в минуту. Особое внимание планировалось уделить обеспечению удобства заряжания при всех возможных углах возвышения в районе всего угла обстрела. Боезапас предусматривался в количестве 225 выстрелов для каждого 130 мм орудия. Всего противоминных орудий должно было быть 24, и они разделялись на плутонги по три орудия в каждом таким образом, что по каждому борту находилось по четыре плутонга, дававших наивыгоднейшие сектора обстрела. Расположение вспомогательной артиллерии в казематах под верхней палубой должно было обеспечить возможность одновременного действия главных и противоминных орудий.

Идея торпедного вооружения линейного корабля получала в «Основных заданиях» крупное развитие. Явно под впечатлением быстрого совершенствования торпеды отмечалось, что «в настоящее время сила этого оружия растет колоссально. Оно является теперь не только как оружие случайной ночной атаки, не только как оружие эксплуатации победы, но всюду является стремление применить его в бою главных сил».

Так был сделан преждевременный и, как оказалось впоследствии, неверный вывод об использовании торпед линкорами в их артиллерийском эскадренном бою:

«… на дистанцию минного выстрела линейные корабли противника сойдутся, ведя артиллерийский бой… она не будет случайной и линейные корабли, продолжая на этой дистанции артиллерийский бой, вполне будут иметь возможность перезарядить свои аппараты и сделать повторный, и может быть не один, минный залп. Таким образом, конечно, чем больше минных аппаратов будет установлено на линейном корабле, тем лучше. Во всяком случае, на каждом линейном корабле должно быть установлено не менее 9 подводных минных аппарата с борта, что даст в тактическом соединении (дивизия) 36 аппаратов, что приблизительно соответствует числу аппаратов в дивизионе миноносцев. Для облегчения установки возможна установка двойных подводных аппаратов, каковых с борта должно быть поставлено 4–5. Резюмируя все вышеизложенное, надлежит установить следующее: на линейных кораблях должно быть установлено с каждого борта не менее девяти одинарных или 4–5 двойных подводных аппаратов».

Боезапас каждого аппарата должен был состоять из пяти торпед.

В части «Основных заданий», касающейся выбора необходимой и достаточной броневой защиты, была подтверждена ранее выдвинутая идея «коробчатого» бронирования, но обоснована она была более кратко и доходчиво. Выбору схемы бронирования, ввиду важности этого вопроса, было посвящено несколько предварительных совещаний, на которых рассматривались четыре альтернативных типа броневой защиты.

Первая из предложенных схем имела преимущество лишь при некоторых определенных дистанциях и курсовых углах. Главным же ее недостатком был признан тот факт, что неприятельский снаряд, пробивший броню, сразу попадал в жизненные части корабля. Кроме того, опасались, что при проектировании не будет найдено достаточно надежного способа крепить броню большой толщины, ввиду чего «корабль может затонуть с не пробитой броней, но разрушенной системой бронирования». Существовала также трудность с производством толстых плит поясной брони достаточной высоты, при расположении же плит горизонтально появлялась необходимость в дополнительных креплениях.

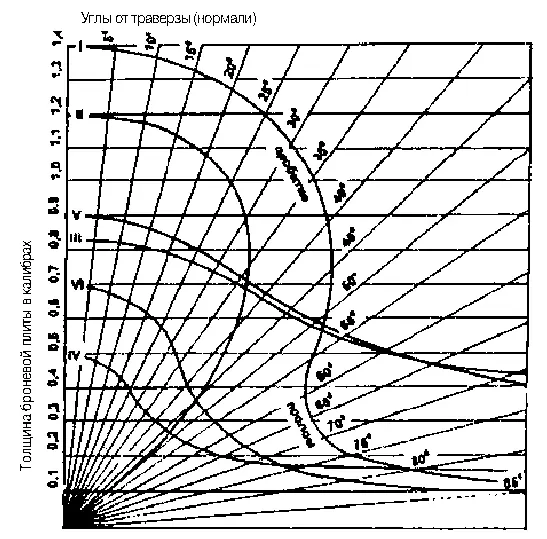

Кривая Iхарактеризует действие по преграде бронебойного снаряда, с внесением за нее поражения при взрыве снаряда при ударе о прeграду или при ее прохождении.

Кривая IIто же, со взрывом снаряда полностью за преградой при взрывателе с замедлением.

Кривая IIIхарактеризует действие по преграде фугасного снаряда с внесением за преграду поражения фугасом не более 1/5 его общей силы.

Кривая IVто же, с внесением за преграду большей части фугасного действия снаряда (около 4/5 или всего) при взрывателе с замедлением и около половины (за точкой перегиба) при мгновенном действии взрывателя.

Кривая Vхарактеризует действие по преграде полубронебойного снаряда в условиях одинаковых для фугасного, отвечающих кривой III

Кривая VIто же, но в условиях, одинаковых для фугасного снаряда, отвечающих кривой IV
