В дальнейшем англичане продолжали строить парусно-паровые броненосцы с орудиями главного калибра, расположенными исключительно в казематах. Классическим типом такого броненосца может служить «Нортумберленд», заложенный 10 октября 1861 г. и введенный в строй 8 октября 1862 г. Его стандартное водоизмещение составляло 10 780 т, длина 121,9 м, ширина 18,19 м, осадка 8,46 м. В его казематах находились четыре 9-дюймовые и двадцать две 203-мм дульнозарядные нарезные пушки. В 1875 г. броненосец был перевооружен и получил семь 229-мм и Двадцать 203-мм дульнозарядных нарезных пушек.

«Нортумберленд» имел 140-мм броневой пояс от верхней палубы до отметки 1,75 м ниже ватерлинии. На оконечностях пояс резко сужался, а толщина брони уменьшалась до 114 мм. Паровая машина мощностью 6560 индикаторных л. с. позволяла развивать скорость до 14 узлов. Броненосец имел один винт.

Особый интерес представляло его парусное вооружение — «Нортумберленд» нес 5 мачт. Тем не менее скорость хода под парусами при самых благоприятных условиях не превышала 7 узлов. Британские офицеры острили, что он был самым тихоходным парусником во флоте Ее Величества.

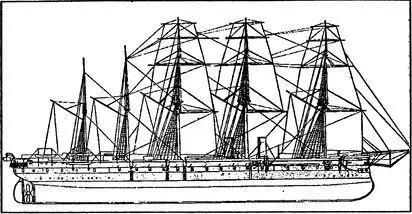

Броненосец «Нортумберленд»

В ходе модернизации в 1875 г. 2-я и 4-я мачты были сняты, и «Нортумберленд» по своему парусному вооружению стал барком. С 1868 г. по 1885 г. броненосец состоял в «эскадре Канала», то есть в эскадре береговой обороны Англии, и дальше острова Мадейра никуда не ходил.

Еще одним классическим казематным броненосцем стал «Беллерофон», заложенный 28 декабря 1863 г. и введенный в строй 11 апреля 1866 г. Его водоизмещение составляло 7550 т, длина 91,4 м, ширина 17,07 м, осадка 8,08 м. Первоначальное вооружение состояло из десяти 229-мм и пяти 178-мм дульнозарядных нарезных пушек, причем 229-мм орудия стояли по бортам в казематах, а две 178-мм пушки — на носу и три — в корме. Корабль имел броневой пояс толщиной 127 мм и шириной 1,8 м. Паровая машина мощностью 6520 индикаторных л. с. допускала скорость до 14,7 узлов. Парусное вооружение фрегатское, но под парусами «Беллерофон» ходил плохо, и скорость его не достигала 10 узлов.

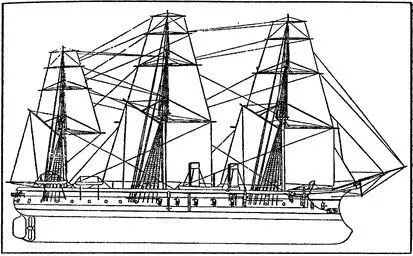

Броненосец «Беллерофон»

Броненосец «Беллерофон» служил в основном в Вест-Индии, а в 1871–1872 гг. побывал на Средиземном море.

Казематный броненосец (фрегат) «Александра» («Alexandra») явился развитием казематных броненосцев типа «Геркулес». При этом Адмиралтейство решило защитить «Александру» более толстой броней и вооружить более сильной артиллерией, которая имела бы круговой обстрел по горизонту, но без помощи установки орудий в верхних выступах (спонсонах), как на «Султане».

Фрегат «Суперб» («Превосходный»), был заложен на казенной верфи в Чатеме 5 марта 1873 г. и спущен на воду 6 апреля 1875 г. На спуске корабля присутствовали наследник престола принц Уэльский Эдуард (будущий король Эдуард VII) и его супруга Александра [48] Дочь датского короля Кристиана IX и родная сестра принцессы Дагмары, ставшей женой императора Александра III и получившей при крещении имя Марии Федоровны. , в честь которой и переименовали новый корабль в «Александру».

Главные размерения фрегата: длина между перпендикулярами — 99,06 м; ширина наибольшая — 19,41 м; углубление (по проекту): носом — 7,92 м, кормой — 8,08 м. Водоизмещение «Александры» составляло 9492 т.

Главный калибр был представлен двумя 11-дюймовыми пушками весом в 25 т и десятью 10-дюймовыми дульнозарядными пушками в 18 т. Пушки находились в центральном каземате, причем ни по носу, ни по корме ни одна из них не могла стрелять без опасности повреждения корпуса корабля.

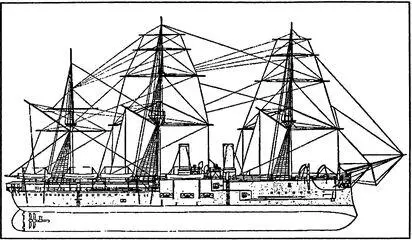

Броненосец «Александра». 1887 г.

Любопытно, что в 1891 г. броненосец был перевооружен: на нем установили четыре 234-мм казнозарядные пушки и оставили восемь 10-дюймовых дульнозарядных, причем эти дульнозарядные орудия оставались там до самого конца службы в 1908 г.

Фрегат «Александра» имел два каземата — верхний и нижний, в которых находилась вся его артиллерия. Нижний каземат устроен на середине батарейной палубы и отделялся от носовой и кормовой ее оконечностей двумя поперечными бронированными переборками (траверзами). Кроме того, этот каземат разделялся на два отделения (носовое и кормовое) средней бронированной переборкой, которая служила защитой кормового отделения каземата от продольных неприятельских снарядов, могущих влететь в батарею через два погонных порта в носовом отделении каземата. Эта средняя переборка шла вверх и составляла в то же время носовую поперечную переборку для верхнего каземата, а кормовая поперечная переборка верхнего каземата служила продолжением задней переборки нижнего каземата. Таким образом, верхний каземат, находящийся на верхней палубе фрегата, расположен как раз над кормовым отделением нижнего каземата и отделялся от носовой и кормовой оконечностей верхней палубы такими же бронированными переборками.

Броневой пояс «Александры» по ватерлинии состоял из трех рядов плит, положенных один над другим. Верхний пояс имел толщину посередине судна 254 мм, средний — 305 мм, нижний — 203 мм. К оконечностям броневой пояс постепенно утончался, так что в носу и корме его верхний ряд имел толщину 203 мм, средний — 254 мм, и нижний — 152 мм. Углубление пояса ниже ватерлинии составляло 1,83 м посередине судна и 1,52 м в корме, а в носовой оконечности броневой пояс заканчивался тараном и опускался ниже ватерлинии на 3,66 м. Это было сделано для того, чтобы, во-первых, увеличить силу тарана, и, во-вторых, предохранить подводную часть корпуса ниже броневого пояса от продольного огня спереди, когда носовая подводная часть корпуса может оголиться на волнении при килевой качке.

Точно так же, чтобы защитить машину, крюйт-камеру и другие помещения, расположенные в кормовой части судна ниже ватерлинии, от продольного огня с кормы, была устроена поперечная бронированная переборка. Она располагалась посередине между ахтерштевнем и задней переборкой нижнего каземата и опускалась на 5,5 м ниже ватерлинии.

Борта казематов над броневым поясом по ватерлинии и до самого верха были защищены 152-мм броней, за исключением 203-мм плит, защищавших пушечные порта казематов.

Передняя и задняя поперечные переборки в казематах были защищены 127-мм броней на 254-мм тиковой подкладке. Подкладкой для броневых плит по борту судна служили тиковые брусья.

Следовательно, общая толщина бронированного борта этого фрегата состояла: из броневых плит различной толщины, 305-мм тиковой подкладки с продольными стрингерами и 38-мм железной внутренней рубашки.
