Барбеты возвышались на 1,83 м над палубой. Барбеты имели «грушеобразную» форму с наибольшим диаметром в диаметральной плоскости 10,06 м и поперечным диаметром 6,86 м.

305-мм пушки в барбетах были установлены на так называемых «снижающихся станках», то есть при заряжании ствол пушки опускался ниже брони барбета, а затем поднимался для выстрела. Спуск и подъем производились с помощью гидравлических устройств с приводами от паровой машины.

Любопытно, что англичане и тогда, и сейчас, как тот же Оскар Паркс, восхищаются этой установкой. Но вот беда — больше подобных в английском флоте не делали. Аналогичная картина была и в других флотах мира. У нас почти одновременно с «Темерером» в Кронштадте на Константиновской батарее построили подобную систему генерала Паукера на две 280-мм пушки обр.

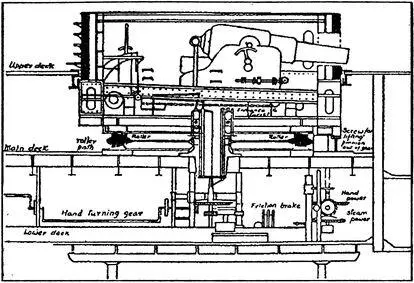

Башенная установка «Монарха»

1867 г. Но эксплуатация установки выявила ряд неустранимых конструктивных дефектов, и больше их в России не делали.

В конце 1877 г. «Темерер» ушел на Средиземное море, где и прослужил 14 лет, а затем был выведен в состав Резервного флота метрополии.

Как уже говорилось, первые башенные суда (мониторы), построенные в США в 1862–1865 гг., были низкобортными и годными лишь для береговой обороны. Английские же кораблестроители попытались создать парусно-паровые мореходные броненосцы с тяжелыми орудиями, размещенными в башнях.

Первым таким броненосцем стал «Монарх», заложенный 1 июня 1866 г. и спущенный на воду 25 мая 1868 г. Его стандартное водоизмещение было 8300 т, длина 106,7 м, ширина 17,5 м, осадка 8 м. Броневой пояс толщиной 178–114 мм.

«Монарх» имел неподъемный двухлопастный винт системы Гриффита диаметром 7,16 м.

Полный запас угля составлял 600 т. По расчетам проектировщика Рида, этого угля должно было хватить при скорости хода 12,5 узла на 5 суток 6 часов, а при 11 узлах — на 8 суток 18 часов. В первом случае фрегат должен был пройти за это время 1560 миль, а во втором — 2310 миль.

До 1873 г. «Монарх» имел полное фрегатское парусное вооружение, с железными мачтами, стальными стеньгами и реями и с площадью парусности 8443 кв. м. С такой оснасткой фрегат однажды показал по лагу скорость 13 узлов, неся прямые паруса и штормовые лиселя. (Больше выжал только броненосец «Ройял Оук» — 13,5 узла.)

В 1872 г. бизань-мачту перевооружили по типу барка, а все остальные реи заменили на деревянные меньшей высоты. Неподвижный железный бушприт был заменен на убирающийся деревянный, который укладывался на полубак.

Артиллерия «Монарха» состояла из четырех 12-дюймовых 25-тонных пушек, установленных по две в каждой башне, и из трех 7-дюймовых 6,5-тонных пушек, из которых две погонные стояли на верхней палубе за носовым бруствером, а третья, как ретирадная, за кормовым бруствером. Эти 7-дюймовые пушки были поставлены в корме и носу для дополнения круговому обстрелу из башенных орудий, поскольку из-за надстроек на верхней палубе не могли действовать по всем точкам горизонта.

Башенные орудия имели три разных положения осей цапф орудий. При обыкновенном положении пушки могли иметь в башнях угол вертикального наведения от –7° до +4°; в другом, пониженном, положении угол вертикального наведения составлял –0,5°; +9°. Понижая орудия еще больше, в самое низкое положение в башнях, они имели угол возвышения 16°. Чтобы перевести орудие в башне из самого низкого положения в самое высокое, требовалось 3,5 минуты. Орудия опускались и поднимались в башнях с помощью гидравлики.

Артиллерийские установки «Монарха» вызвали массу нареканий. Так, в его башнях из-за плохой вентиляции во время стрельбы скапливалось много пороховых газов. При тревоге уходило много времени на откидывание фальшбортов, на уборку шлюпбалок и некоторых пиллерсов [51] Пиллерс — вертикальная стойка, поддерживающая конструкции палубы. от двух поперечных мостиков. Из-за грот-вант (снастей стоячего такелажа), занимавших много места, у башенных орудий получался довольно значительный «мертвый угол».

Фрегат «Монарх» был введен в строй 12 июня 1869 г. С 1878 г. корабль находился в эскадре Средиземного моря. Забегая вперед, скажу, что после бомбардировки Александрии он был так и оставлен в порту стационером и в море больше не выходил. Как писал британский историк О. Паркс: «Во время угрозы войны с Россией в 1885 г. („Монарх“) был отозван на Мальту, где на нем поднял флаг Главнокомандующий лорд Джон Хэй, но из-за (ряда повреждений. — Ред. )…корабль потерял ход, его вынесло в море, и несколько дней о его местонахождении было неизвестно. В конце концов, после долгих поисков и тревог он был найден, отбуксирован на Мальту, подремонтирован и отослан в метрополию в сопровождении эскорта. Ремонт в 1885 г. Снова служба в Канале в 1885–1890 гг., затем разоружен для ремонта». [52] Паркс О. Линкоры Британской империи. Ч. I. Пар, парус и броня, С. 174.

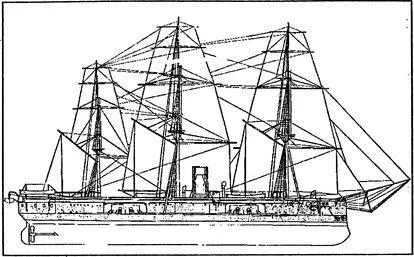

Броненосец «Кэптэн»

30 января 1867 г. был заложен еще более мощный башенный броненосец с фрегатским вооружением — «Кэптэн». Он имел самое большое отношение длины к ширине (6:1) среди больших британских судов в последующие 35 лет. Водоизмещение «Кэптэна» составляло 7787 т, длина 97,5 м, ширина 16,23 м, осадка 7,77 м. Две паровые машины общей мощностью 5400 индикаторных л. с. работали на два неубираемых винта диаметром 5182 мм. На мерной миле «Кэптэн» показал 14,5 узлов. По проекту он должен был принимать 600 т угля, но из-за большой перегрузки его грузили меньшим количеством угля.

Фирма «Лэрд» выполнила указание главного конструктора Каупера Кольза и оснастила «Кэптэн» самыми высокими и тяжелыми мачтами во всем флоте. Нижняя грот-мачта имела высоту от клотика до планширя 29,3 м против наибольших 26,2 м на любом другом британском корабле. Вследствие принятого размещения башен мачты лучше располагались для несения парусов, чем на «Монархе», однако из-за близости грот-мачты к дымовой трубе ее паруса быстро покрывались копотью и сажей. Чтобы избежать загромождения секторов обстрела башенных орудий стоячим такелажем, Кольз применил трехногие мачты. Стоячий такелаж, прикрепленный к навесной палубе, состоял из веревочных лестниц. Оснащенный таким образом, «Кэптэн» всегда был готов к открытию огня, в то время как «Монарх» требовал на подготовку к бою на близкой дистанции после погони под парусами, по меньшей мере, полтора часа.

Вооружение «Кэптэна» состояло из четырех 12-дюймовых и двух 7-дюймовых пушек. Его башни были расставлены шире и имели несколько большую высоту, чем башни «Монарха», но были меньше в диаметре и несли стволы 25-тонных орудий всего в 0,76 м от палубы и едва ли в 2,4 м над водой. Хотя палуба захлестывалась волнами даже в умеренную погоду, неудобства от этого внутри башен не ощущалось, и орудия даже могли эффективно использоваться в штормовом море на наветренный борт. После выстрела орудий башня разворачивалась для заряжания [53] Конструкция башен «Кэптена» позволяла осуществлять заряжение пушек только при их расположении вдоль диаметральной плоскости (примеч. ред.). , а орудийные порты закрывались.
