Палубы были покрыты 38-мм и 51-мм броневыми. Общий вес брони и подкладки на фрегате составлял 2350 т.

«Александра» имела две машины мощностью по 650 номинальных (4250 индикаторных) л. с. и 12 котлов эллиптического сечения. Винтов системы Манжин было два, их диаметр составлял 6,4 м.

Фрегат имел полное парусное вооружение барка, с тремя железными мачтами и с общей площадью парусов 7711 кв. м.

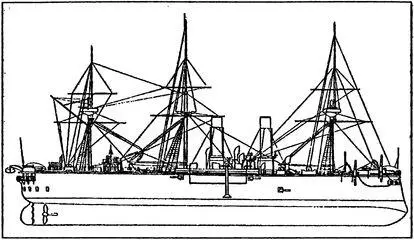

Броненосец «Александра». Общий вид после модернизации

Размерения рангоута следующие: высота фок-мачты от ватерлинии — 49,53 м; грот-мачты — 50,83 м; бизань-мачты — 37,49 м. О парусных качествах фрегата «Александра» сведений не найдено.

При движении под парусами неподвижные 6,4-метровые винты создавали большое сопротивление воды. Поэтому на «Александре» были установлены две малые паровые машины мощностью по 300 индикаторных л. с., которые питались паром от одного из котлов основных машин. В штиль с помощью вспомогательных машин можно было развивать скорость до 4,5 узла. А когда корабль шел под парусами, то эти машины просто поворачивали винты так, чтобы они создавали минимальное сопротивление. В XX веке такие вспомогательные машины назвали бы двигателями экономического хода. [49] Машины экономического хода ставились и на некоторых русских кораблях (конец XIX в.), но оказались малоэффективными и своего развития не получили (примеч. ред.).

6 ноября 1876 г. фрегат «Александра» ходил на мерную милю для первого официального испытания своей машины. Были получены следующие результаты: при углублении фрегата носом 7,23 м, а кормой 7,45 м машина развила мощность 8498 индикаторных л. е., и фрегат достиг скорости хода 15,09 узла.

В начале марта 1877 г. перед отправкой фрегата в Средиземное море было произведено шестичасовое испытание его машины со следующими результатами. В течение первых трех часов использовался отборный уголь Никсона, фрегат сидел носом 7,92 м, а кормой 8 м, то есть с незначительным дифферентом на корму. Число оборотов в минуту правой машины составило 64,75; левой — 63,53. Средняя мощность получилась 8600 индикаторных л. с., а наибольшая — 8615 индикаторных л. с. Именно эта наибольшая мощность, превышавшая контрактную на 600 индикаторных л. с., и была показана в английском судовом списке.

Следующие три часа испытание машины проводилось при употреблении обыкновенного угля, отпускаемого на военные суда, и при том же углублении фрегата. Машины развили мощность 8008,32 индикаторной л. с. Из шести переходов на мерной миле средняя скорость хода оказалась 15 узлов. Общее количество угля, израсходованного на этом испытании, составило 57 т, то есть чуть больше килограмма на одну индикаторную лошадиную силу. Нормальный запас угля на корабле составлял 680 т.

«Александра» длительное время была флагманским кораблем Средиземноморской эскадры. Фрегат имел, видимо, лучшие в мире офицерские и адмиральские помещения, отделанные красным деревом. Только офицерская кают-компания при высоте потолка 4 м имела общую площадь 250 кв. м.

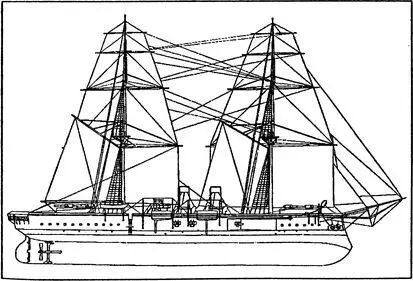

Броненосец «Темерер»

Промежуточным этапом между казематными и башенными броненосцами стали барбетные [50] Барбет — неподвижная вертикальная броневая защита орудия, установленного на верхней палубе корабля. Барбетные установки строились до конца 80-х годов XIX в. В конце 80-х — начале 90-х годов орудия в барбетных установках стали прикрывать крышей с тонкой броней. Барбетная установка с крышей внешне очень похожа на башенную установку, и на фотографиях отличия почти не видны. броненосцы. Первым барбетным кораблем британского флота стал «Темерер» («Смелый»). Он имел самое малое отношение длины к ширине среди всех батарейных броненосцев имел парусное вооружение на двух мачтах и стал самым большим изо всех когда-либо построенных бригов.

«Темерер» был заложен в Чатеме 18 августа 1873 г. и введен в строй 31 августа 1877 г. Стандартное водоизмещение его составляло 8540 т, размерения: 86,9-18,9–8,3 м.

Толщина броневого пояса в центре составляла 279 мм и утоньшалась к носу до 152 мм и к корме до 140 мм. Толщина брони носового барбета составляла 254 мм, а кормового — 203 мм.

«Темерер» с неполной загрузкой развил на мерной миле ход в 14,6 узла при мощности машин в 7697 индикаторных л. с., а во время 12-часового пробега его средняя скорость составила 13 узлов. Броненосец был оснащен двумя двухлопастными винтами. При ходе под парусами или когда не требовалось большой скорости под парами, эти винты приводились в действие, как и на «Александре», двумя вспомогательными машинами, установленными по обеим сторонам в подводной кормовой части судна.

«Темерер» имел парусное вооружение брига с двумя железными мачтами, стальными стеньгами и реями. Размерения его рангоута следующие: высота фок-мачты от ватерлинии 47,04 м, грот-мачты — 48,16 м.

Адмиралтейство решило поставить на «Темерере» две мачты вместо трех, как у большинства английских броненосцев, во-первых, чтобы не мешать действию продольного огня из башенных орудий, и, во-вторых, опыт показал, что на некоторых мореходных броненосцах во время плавания под парусами приходится так много держать руль на ветер, что бизань-мачта почти всегда остается без парусов.

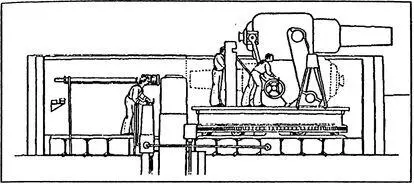

Размещение в барбете 11-дм 25-тонной дульнозарядной пушки на броненосце «Темерер»

Четыре 10-дюймовые 18-тонные дульнозарядные пушки находились в кормовом отделении каземата, по две на стороне, обстреливая по траверзу угол в 70°. Две 12-дюймовые 25-тонные дульнозарядные пушки были установлены в передних углах носового отделения каземата так, что каждая могла обстреливать по горизонту угол в 92° от диаметральной плоскости до траверза, а именно: на 2° пересекая диаметральную плоскость и 90° по горизонту до траверза. В обеих барбетных башнях находилось по одной 12-дюймовой 25-тонной пушке, установленных на вращающихся платформах. Они стреляли через барбет с помощью опускающихся и поднимающихся станков системы Ренделя. Угол обстрела каждого из этих орудий от 220 до 230°, то есть 110–115° на борт.

Таким образом, по цели, находящейся прямо перед носом, с фрегата могли действовать три 25-тонных орудия; по цели, находившейся несколько в стороне от линии киля, могли действовать два 25-тонных орудия; по траверзу с каждого борта могли стрелять три 25-тонные и две 18-тонные пушки; все пространство за кормой должно было обстреливаться одним 25-тонным орудием из кормовой барбетной башни.
