Поддон вместе с поперечными стенками образовывали шесть изолированных друг от друга кривошипно-шатунных камер. Это устраняло возможность появления продольных воздушных вихрей.

Повышение давления в отдельных кривошипно-шатунных камерах при нижнем положении поршней вызывало открытие клапанов поддона и удаление из-под козырька собранного масла в нижнюю полость поддона, общую для всего мотора.

Затем масло собиралось в переднем и заднем отстойниках, из которых оно откачивалось отдельными секциями масляного насоса.

Для улучшения очистки масла в нагнетающей масляной магистрали устанавливались два фильтра НФМ-25.

Редуктор мотора выполнялся жестким без амортизирующих промежуточных элементов в соединении большой шестерни редуктора с валом. Это увеличило собственную частоту колебаний системы коленвал-редуктор и устранило возможность резонанса на рабочих режимах двигателя.

Сам коленвал мотора выполнялся более жестким и прочным. На продолжении 1, 3, 6, 7, 10 и 12-й щек устанавливались противовесы, которые частично разгрузили коленчатый вал от действия инерциальных сил, уменьшили нагрузку на коренные опоры и позволили повысить обороты мотора без увеличения размеров опор.

Механизм газораспределения с непосредственным действием кулачков на тарелки клапанов был заменен механизмом с одним кулачковым валиком на блок и передачей движения на клапаны через рычажный механизм. Это уменьшило износ направляющих и повысило надежность клапанов.

Каждый кулачок кулачкового валика воздействовал на один выпускной и один всасывающий клапан. Сам же кулачковый валик получал вращение от коленчатого вала через две конические передачи и наклонный валик.

К сожалению, ряд недостатков мотора АМ-42, выявленных на испытаниях, так и не были изжиты до момента запуска последнего в июне 1944 г. в серийное производство на заводе № 24.

Тяжелый штурмовик Ил-8 АМ-42 (первый вариант)

Тем не менее, тяжелый штурмовик Ил-8 с АМ-42 (первый опытный экземпляр), несмотря на дефекты мотора (дымление, тряска, засорение воздушных клапанов карбюраторов, быстрый износ поршневых колец и т. д.) успешно отлетал с 29 февраля по 30 марта 44-го Государственные испытания.

Ведущий летчик-испытатель — А. К. Долгов, ведущий инженер — П. Т. Аброщенко. Самолет был рекомендован к запуску в серийное производство в вариантах тяжелого штурмовика-бомбардировщика и разведчика-корректировщика.

По своим пилотажным свойствам штурмовик оказался в целом простым и достаточно легким в управлении. Основные летно-технические данные Ил-8 заметно превосходили Ил-2, хотя уже и не отвечали в полном объеме современным требованиям.

При нормальном взлетном весе 7260 кг (против 6160 кг у Ил-2 АМ-38ф) новый штурмовик имел максимальную скорость 472 км/ч на высоте 2500 м (у Ил-2–416 км/ч на высоте 1400 м). Дальность же полета Ил-8 почти в два раза превысила таковую у Ил-2 и составила 1180 км.

Однако его маневренность в вертикальной и горизонтальной плоскостях была хуже, чем у Ил-2, и была явно недостаточной для условий боевых действий заключительного периода войны.

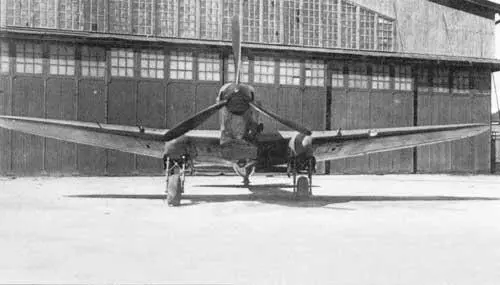

Тяжелый штурмовик Ил-8 АМ-42 (второй вариант)

В серию Ил-8 не пошел. Было решено путем улучшения аэродинамики повысить его основные летные данные.

В соответствии с этим решением на втором опытном самолете Ил-8 АМ-42 была полностью перекомпонована система охлаждения и смазки мотора, установлены новые крыло, оперение и шасси, доработаны элероны, рули высоты и направления, внесены изменения в оборудование самолета, трехлопастный воздушный винт был заменен на четырехлопастный.

Тяжелый штурмовик Ил-8 (второй вариант)

Общий вес брони на самолете увеличился до 1120 кг. Распределение толщины брони было сделано с учетом опыта боевого применения штурмовика Ил-2.

Мотор и агрегаты прикрывались снизу и с боков броней толщиной 4, 6 и 8 мм. Наиболее поражаемые участки бронекорпуса штурмовика (снизу с боку) имели толщину брони 8 мм.

Верхняя часть бронекорпуса, имевшая поверхность двойной кривизны, выполнялась из дюралюминовых листов толщиной от 1,5 до 4,0 мм.

Дело в том, что верхняя передняя часть бронекорпуса Ил-2, как показал опыт его боевого применения, практически не поражалась в воздушных боях.

Кабина пилота с боков и снизу бронировалась листами толщиной 4, 5 и 6 мм. Козырек фонаря пилота выполнялся из 64-мм прозрачной брони с металлической окантовкой.

Боковые крышки фонаря выполнялись из металлической брони (толщиной 6 мм) и плексигласа. Сбоку фонаря имелись сдвижные форточки. Сверху над головой пилота устанавливалась бронеплита толщиной 8 мм.

В сравнении с первой опытной машиной, со стороны задней полусферы пилот и штурман-стрелок прикрывались, защищались более эффективными бронестенками, образованными двумя рядом стоящими бронеплитами толщиной по 8 мм каждая, с промежутком между ними.

Такая схема бронирования эффективно защищала стрелка и пилота от поражения 20-мм снарядов авиапушек. Снизу и с боков стрелок прикрывался броней 4 и 6 мм.

Отметим, что в дальнейшем при запуске Ил-8-го в серийное производство защиту стрелка со стороны задней полусферы предполагалось усилить путем установки двух бронеплит толщиной 4 мм (внутренняя бронеплита) и 12 мм (внешняя бронеплита), отстоящих друг от друга на небольшом расстоянии.

Полигонные испытания показали, что бронестойкость системы бронелистов при неизменном расстоянии между ними значительно повышается, если увеличивать разнос толщин листов.

В этом случае разворот оси снаряда при прохождении последнего через внешнюю бронеплиту (толщина 12 мм), играющей роль своеобразного экрана, существенно увеличивался, а это приводило к резкому снижению бронепробиваемых свойств снаряда.

Воздух для охлаждения радиаторов модифицированного штурмовика Ил-8 АМ-42, поступал теперь по двум тоннелям: справа и слева от мотора.

Вход в тоннель образовывался вырезом в носке центроплана и углублением в боковой части капота мотора.

По правому тоннелю подводился воздух только к трубчато-пластинчатому водорадиатору (фронтовая поверхность Sф=33,5 кв. дм), а по левому, имевшему два рукава, — к водо — и маслорадиаторам (фронтовая поверхность маслорадиатора Sф=12 кв. дм).

Температура воды и масла регулировалась открытием бронезаслонок на выходе тоннеля. Бронезаслонки (толщина брони 5 и 6 мм) управлялись из кабины пилота. Сниз утоннели прикрывались 6-мм броней, а с боков — 4-мм броневым корпусом. Со стороны заднего лонжерона тоннели прикрывались 6-мм броней.
