В заголовке плана города Каркасон, составленного в 1774 году, говорится о большом подземном ходе, проходившем под бульваром барбикана, который к тому времени был давно замурован, а сам подкоп частично засыпан. Этот подземный ход, вероятно, служил для тайных сообщений между мельницей и крепостью.

С другой стороны города замок Каркасона был защищен большим барбиканом С', вдававшимся в ров. В него вели ворота А, очень хорошо укрепленные, а мост С был связан с главными воротами О. Широкие галереи, или навесы, N, в случае осады могли вместить временный гарнизон.

Для постоянного гарнизона в трехэтажных зданиях Q, Р были устроены казармы, тянувшиеся вдоль стены, выходившей на реку Од. Над галереей N' на южной стороне располагался обширный оружейный зал с амбразурами со стороны рва и окнами, выходившими во двор. Буквой R обозначены центральные башни, причем самая большая из них была отделена от соседних зданий открытым пространством и сообщалась с ними деревянными мостиками, которые легко убирались. Если замок попадал в руки врага, защитники могли укрыться в такой гигантской башне, полностью изолированной и способной держаться самостоятельно.

Буквой S обозначена огромная сторожевая башня, возвышавшаяся над городом и его окрестностями. В ней была только деревянная лестница, и больше ничего. Башни X, Y, ворота О и соединявшие их стены были сооружены в XII веке, тогда же, когда и сторожевая башня и нижние этажи зданий со стороны барбикана. Эти сооружения были восстановлены и надстроены при Людовике IX Святом. Большой барбикан на берегу реки Од имел два ряда амбразур, а наверху – парапет с бойницами, к которому в военное время пристраивали навесную деревянную галерею (хорду).

На рис. 18 мы приводим вид замка и его барбикана с высоты птичьего полета, который, в сочетании с планом на рис. 17, дополняет приведенное нами описание. С помощью этих рисунков читатель сможет легко представить себе расположение всех видов укреплений. Художник изобразил все фортификации в состоянии полной боевой готовности, со всеми их военными аксессуарами: деревянными барьерами, выступающими навесными галереями и выдвинутыми вперед палисадами.

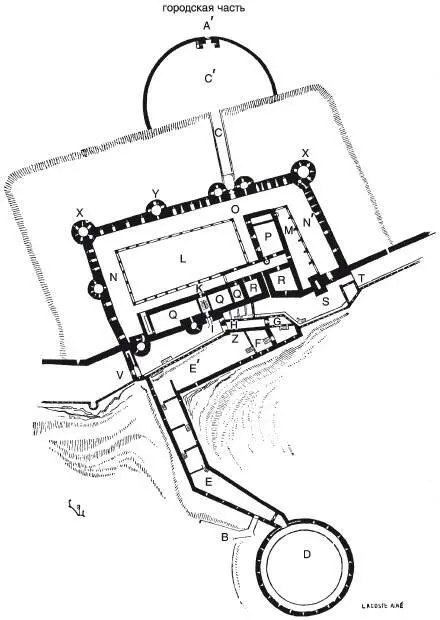

Рис. 17. План Каркасонского замка: А — ворота барбикана, обращенные в сторону города; В — ворота замка, обращенные в сторону открытой местности; С' — барбикан; С – мост через ров; D — внешний барбикан; Е — проход от внешнего барбикана к замку; F — парапет, защищавший ворота; G — вторые ворота; Н — третьи ворота; I — боковая дверца замка; К — проход; L — главный двор; М — малый двор; N — навесы; О — главные ворота; Р, Q — казармы; R — сторожевые башни; S — большая квадратная сторожевая башня; Т — караульное помещение; V — северные ворота; X, Y — башни; Z — башенная стена

Но, прежде чем двигаться дальше, надо объяснить, что представляли собой навесные галереи (хорды) и для чего они были придуманы в XII веке.

К тому времени все уже убедились, как опасно сооружать деревянные укрепления на уровне земли. Противник легко мог их поджечь, и уже во времена Людовика IX Святого деревянные листы (внешние стены) и барбиканы, столь часто применявшиеся в предыдущем, XII веке, были заменены внешними стенами и барбиканами из камня. Впрочем, деревянные укрепления не исчезли, но их теперь стали располагать на такой высоте, которая не позволяла разрушать их зажигательными средствами или хотя бы затрудняла эту задачу. В те времена, так же как и сейчас (и укрепления Каркасона служат этому примером), когда требовалось создать укрепления большой мощности, строители старались делать сооружения, располагавшиеся у подножия куртин и башен, минимальной высоты, чтобы их нельзя было использовать для подъема на стены и башни. Этот минимум высоты для внешней и внутренней линий укреплений был разным. Стены первой линии обычно имели высоту 33 фута (10 м) от днища рва или от вершины вала до основания хорды. Стены же второй линии от подножия листов до основания хорды имели по меньшей мере 47 футов (14 м). Если местность, на которой стоял замок или город, была не ровной, а имела большие перепады высот, то их стены повторяли изгибы поверхности, а хорды, в свою очередь, – изгибы парапетов. Таким образом, мы видим, что военная архитектура того времени, как и гражданская и церковная, подчинялась определенным правилам, формулам и цифрам. Дошедшие до нас образцы этой архитектуры, мы полагаем, дают множество подтверждений этому.

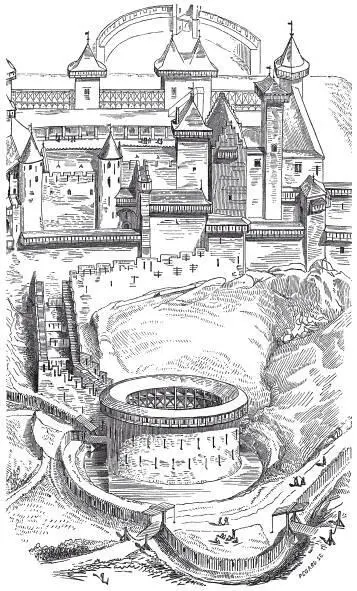

Рис. 18. Вид Каркасонского замка с высоты птичьего полета

Система амбразур, бойниц и отверстий, пробитых в стене, не давала защитникам возможности помешать храбрым и многочисленным отрядам противника, к тому же защищенным котами, чья крыша была покрыта кожами или матами, делать подкоп под стены или башни, поскольку из амбразур, несмотря на их наклонное положение, основание куртин не было видно. Что касается бойниц, то для того, чтобы прицелиться в любой объект, находящийся у основания стены, надо было чуть ли не по пояс высунуться из нее. Поэтому возникла необходимость сооружения выступающих над стеной галерей, хорошо защищенных, которые позволяли бы осажденным нависать над подножием стен и обрушивать на голову противника град камней и метательных снарядов любого типа. На рис. 19 изображена стена с парапетом, имеющим амбразуры и бойницы. Человек, стоящий в точке А, не может видеть солдата противника, не высунув в бойницу голову и тем самым не обнаружив себя. Стоило же ему только показаться, как на него обрушивался град стрел из луков и арбалетов осаждающих, которые внимательно следили, чтобы смельчакам, разрушавшим куртины, никто не мешал. В XII веке [30]во время осады к парапетам пристраивали хорды С, которые позволяли следить, что делается у подножия стен, и обстреливать всех, кто там появлялся, через отверстия в полу, называемые машикулями (на рисунке они обозначены буквой D). И хорды не только прекрасно справлялись с этой задачей, но и давали защитникам полную свободу действий, позволяя им подносить метательные снаряды под защитой парапета Е. Более того, хорды позволяли лучникам или арбалетчикам, стоявшим на парапете, стрелять по осаждающим через бойницы или щели, проделанные в стене, которые благодаря выступающим навесам не были видны врагу. Имея такую систему обороны, защитники вели активные боевые действия, и только недостаток метательных снарядов мог дать осаждающим временное облегчение. Поэтому не следует удивляться, когда во время осад, вошедших в историю, по прошествии времени осажденные вынуждены были разбирать крыши своих домов и стены садов, а также вытаскивать камни из мостовых, чтобы сбросить их на голову врага и держать их подальше от подножия стен. Хорды сооружались и устанавливались на свое место, в мирное время их разбирали.
