Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

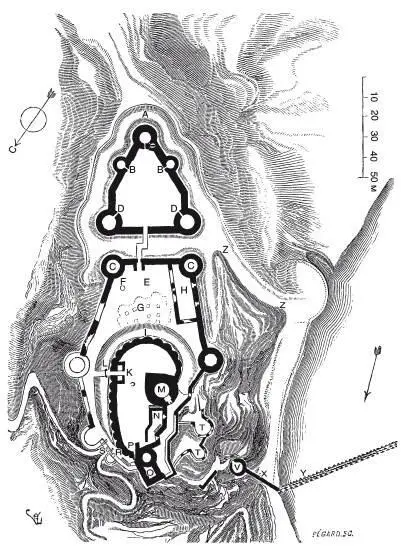

Рис. 28. План первого этажа замка Шато-Гайар: А — высокая угловая башня; В — более низкие боковые башни; С, D — угловые башни; Е — внешняя линия укреплений, или нижний двор; F — колодец; G, Н — здания в нижнем дворе; I — ров; К — входные ворота; L — контрэскарп; М — донжон; N — эскарп (откос); О — башня с потайной дверцей; Р — потайная дверца; R — стены с парапетами; S — ворота, выходящие на эскарп; Т — фланговые башни; V — внешняя башня; X — соединительная стена; Y – сваи, пересекающие реку; Z — большие рвы

В точке А, напротив узкой гряды, соединяющей утес с окружающими замок холмами, Ричард велел выдолбить в скальной породе, слагающей местность, глубокий ров и построил высокую мощную башню, парапеты которой доходили до самой высокой точки возвышенности и главенствовали над этими холмами. Эту башню с флангов поддерживали две другие В. От башни А к башням D шли стены, повторявшие все изгибы утеса. Башня А возвышалась над всем передовым укреплением AD и держала его под огнем. Второй ров, тоже выбитый в скальной породе, отделял эти укрепления от замка, две башни С которого, по-видимому, возвышались над башнями D [39]. К первой, внешней линии укреплений замка Е примыкали конюшни, хозяйственные постройки и часовня, образуя нижний двор. В точке F был вырыт колодец, а под двором и за его пределами располагались обширные подвалы, крыша которых опиралась на колонны, вырубленные в скале. Свет в них проникал через отверстия, выходившие в ров I. По двум тоннелям, пробитым в скале, из этих подвалов можно было выбраться наружу. В точке К располагались ворота, через которые можно было попасть в замок и основание которых располагалось на высоте 2 метра над контрэскарпом L. При жизни Ричарда эти ворота были защищены укреплениями, выступавшими в ров – это были навесы и два маленьких боковых поста. Ворота имели также опускающуюся решетку. С тыла их прикрывал донжон М. Казармы для воинов размещались вдоль эскарпа, а дверца Р, прикрытая мощной башней О, открывалась на парапет R. Вполне возможно, что ворота первой линии укреплений находились в точке S, над эскарпом [40].

С другой стороны замка в Т вдоль утеса тянулись башни и стены с парапетами, вырубленные в скалах. Здесь была и башня V, поставленная напротив утеса и сообщавшаяся с замком лестницами и галереями, пробитыми в скале. Она соединялась со стеной X, которая представляла собой барьер, преграждавший путь к основанию эскарпа и берегу реки, и вместе со сваями, перегораживавшими реку, имела задачу прерывать всякое движение по Сене. К реке спускались большие рвы Z, которые были вручную вырублены в скале.

Для того чтобы завершить строительство этого огромного замка и всех прилегающих к нему укреплений, Ричарду Львиное Сердце потребовался всего один год [41]. «Разве она не прекрасна, моя дочь, рожденная в этом году?» – воскликнул король, когда работы были закончены. В конце XII века норманнские замки не имели ничего общего с Шато-Гайаром, из этого можно сделать вывод, что король Ричард сам создал его формы, разработав также некоторые виды укреплений, которые свидетельствуют о его богатом опыте в военном искусстве. Впрочем, вполне возможно, что идеи некоторых из этих укреплений, далеко опередивших свое время, были заимствованы им на востоке. Мы не можем сказать наверняка, так это было или нет. А может быть, он опирался при сооружении Шато-Гайара на забытые уже к тому времени римские традиции [42]. А может быть, этот король, повидавший на своем веку множество крепостей, сам додумался до идей, получивших столь блестящее воплощение в замке Шато-Гайар?

Присмотревшись повнимательнее к плану замка (рис. 28), мы видим, что стены внутренней линии его укреплений имеют странную, эллипсообразную форму. Эти стены выстроены в виде сегментов окружности, хорды которых имели длину примерно 3 метра. Полукруглые участки отделялись друг от друга прямыми отрезками стен длиной один метр. В плане они имеют следующий вид (рис. 29).

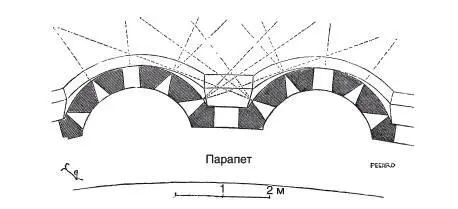

Рис. 29. Замок Шато-Гайар – план сегментов стены

Благодаря полукруглой форме стены защитники имели возможность держать врага под перекрестным обстрелом, как показано на плане пунктирными линиями. На местности эта стена, основание которой покоится на грубо обтесанных скалах, выглядит очень внушительно (рис. 30). В нижней ее части нет никаких отверстий, все они сосредоточены наверху [43].

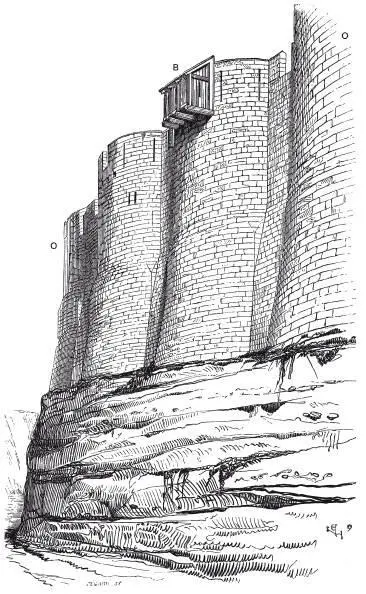

Рис. 30. Шато-Гайар – внешний вид стены

Не менее интересен с инженерной точки зрения и донжон, имеющий круглую форму. На его стене мы видим несколько перевернутых пирамид (рис. 31), основания которых располагаются в верхней части донжона. Эти пирамиды, вероятно, имели внизу арки, выполнявшие роль машикулей [44], над которыми располагалась парапетная стенка с бойницами. Ближе к вершинам эти пирамиды сходили на нет. Это хитроумное приспособление позволяло защитить основание донжона и в то же самое время укрепить всю постройку. Со стороны замка донжон имел выступающий угол (см. план на рис. 28), который усиливал его мощь в том месте, где противник имел возможность устроить подкоп.

На укреплениях замка не видно ни скульптур, ни барельефов – все было подчинено задачам обороны. Кладка очень прочная, выполненная из кварцитовых булыжников, скрепленных очень прочным известковым раствором, и облицованная тщательно обтесанными некрупными каменными блоками. В облицовке то там, то здесь слои белого камня чередуются со слоями красного.

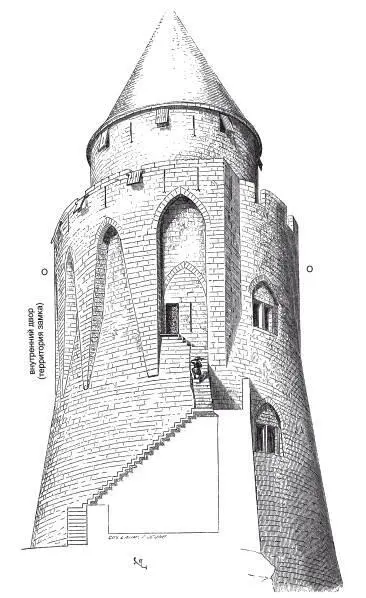

Рис. 31. Донжон замка Шато-Гайар

Пока Ричард был жив, король Филипп II Август, несмотря на свою заслуженную репутацию военачальника, способного взять любую крепость, не решался осадить Шато-Гайар. Но после гибели в бою во Франции этого английского короля, когда Нормандия стала владением наследовавшего Ричарду I короля Иоанна Безземельного, французский король задумал овладеть этой крепостью, ибо понимал, что, взяв ее, сможет захватить и Руан. Осада Шато-Гайара, описанная до мельчайших подробностей королевским капелланом, историком и поэтом Вильгельмом Бретонским, который был ее очевидцем, является наряду со сражением при Бувине (1214) одним из самых выдающихся военных подвигов Филиппа II Августа, и если английский король Ричард I Львиное Сердце продемонстрировал в свое время незаурядный талант стратега при выборе места для замка и в расположении его защитных укреплений, то Филипп II Август, сумев овладеть Шато-Гайаром, в очередной раз проявил себя выдающимся военачальником.
