Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

Но в XIII веке строители замков, по-видимому, отказались от квадратных и угловых форм и стали сооружать донжоны круглой формы. На рубеже XII и XIII веков были построены круглые донжоны Шатодёна и Лувра. Где-то около 1220 года Ангерран III де Куси построил прекрасный донжон, который сохранился до наших дней. Мы хотим закончить разговор о донжонах его подробным описанием, поскольку это самый большой, самый завершенный донжон из всех известных нам. Кроме того, система его оборонных сооружений самая сильная из всех и к тому же легко объяснимая. На рис. 26 мы показали план замка Куси и его положение в городе Куси-ле-Шато-Офрик. С плацдарма, или нижнего двора, в котором располагались хозяйственные постройки, вход в замок шел по мосту А (рис. 40), по обоим бокам которого стояли караульные помещения. Во время войны этот мост можно было легко разрушить, поскольку он покоился на отдельных столбах. Донжон В и защищавшая его основание стена возвышались над нижним двором и рвом, кроме того, с них были хорошо видны внутренняя поверхность стен замка и весь замок. Башни Н были построены одновременно с донжоном, как и часовня D. Верхние сооружения ворот и большие залы Е и F были перестроены в начале XV века.

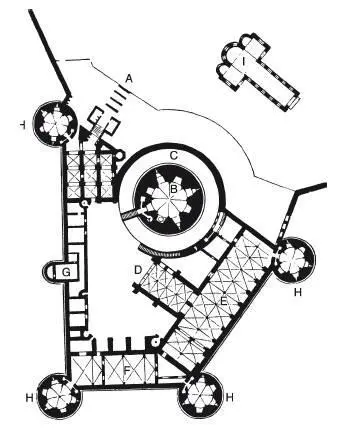

Рис. 40. План замка Куси: А — мост; В — донжон; С – ров; D — часовня; Е и F — большие залы; G — бастион; Н — башни

Если замок попадал в руки врага, гарнизон запирался в донжоне, куда можно было попасть через единственную дверь, к которой вел подъемный мост. От защитной стены замок отделял ров С. Вход А (см. план первого этажа донжона на рис. 41) перекрывался опускающейся решеткой, двумя дверями и железным брусом, или грилем. Справа широкая лестница вела на второй этаж; слева расположен коридор, по которому можно было пройти в гардероб. Свет на первый этаж проникал через немногие узкие окошки, расположенные на большой высоте от пола (см. разрез на рис. 44, над линией ОР плана), и, возможно, через смотровое отверстие на вершине свода, которое, вероятно, повторялось на всех других этажах до самой крыши. Оно было сделано для передачи приказов, сбрасывания метательных снарядов и доступа воздуха в башню.

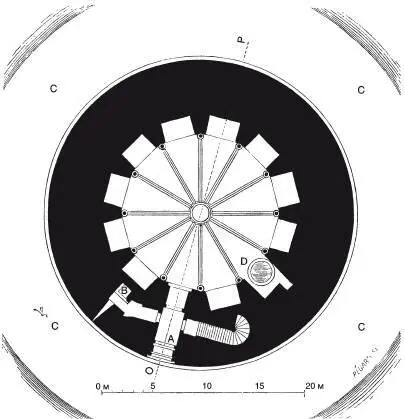

Рис. 41. План первого этажа донжона замка Куси: А — вход; В — гардероб; С – ров; D — колодец; ОР — линия разреза (рис. 45)

В точке D в одной из 11 ниш, окружавших зал, расположен широкий и очень глубокий колодец. Во второй нише от него находился камин. Арки свода, сейчас разрушенного, от которого остались одни пяты, опирались на красивые капители и консоли в виде согнутых фигур. План второго этажа очень похож на план первого (рис. 42).

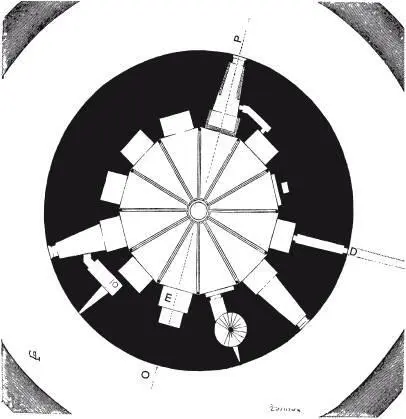

Рис. 42. План второго этажа донжона замка Куси: D — дверца для вылазок; Е — камин; ОР — линия разреза (рис. 45)

Под подоконником одного из окон имелся шкаф, из которого можно было проникнуть в проход в толще стены, который вел к дверце для вылазок D. С нее опускался подъемный мост на парапет стены, и солдаты из донжона попадали прямо на него. Камин на этом этаже расположен в точке Е. Третий этаж (рис. 43) имеет замечательное сооружение – большой зал, окруженный галереей, которая проходит на высоте трех метров над полом этого зала. Деревянные балконы G, следы которых хорошо сохранились, позволяли собираться в нем большому числу людей. Сюда приходил весь гарнизон замка, чтобы получить приказания. Благодаря галерее и балконам в этой огромной ротонде донжона могло разместиться от 1200 до 1500 человек, а слова командира, стоявшего в центре зала, были хорошо слышны всем.

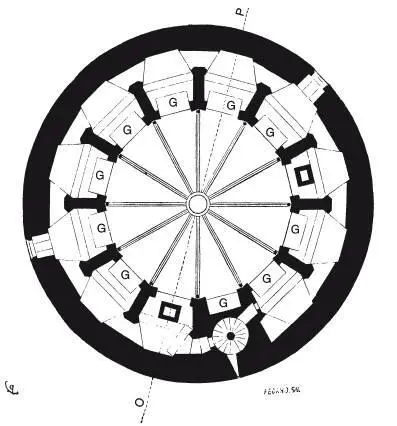

Рис. 43. План третьего этажа замка Куси

Ни в римских сооружениях, ни в зданиях нашего времени нет ничего подобного этому залу, поражающему своей красотой и мощью, и разрез, приводимый на рис. 45, дает лишь очень слабое представление о нем. Поднявшись по винтовой лестнице, мы оказываемся на боевой площадке (рис. 44). Своды нижнего этажа покрывали каменные плиты или свинцовые полосы, которые образовывали наклонную платформу. По ней шел крытый переход, с которого можно было без препятствий попасть на парапет. Канавки для стока дождевой воды, аккуратно вписанные в пяты арок, перекрывавших галерею четвертого этажа, свидетельствуют о том, что этот этаж никогда не имел крыши. Во время войны на каменных консолях, встроенных в толщу стены ниже парапета, устанавливались двухэтажные хорды (рис. 44).

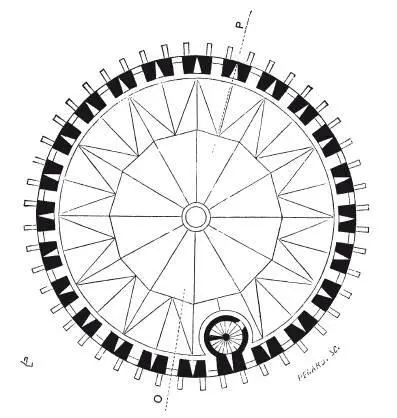

Рис. 44. План боевой площадки (расположена на крыше, за парапетной стенкой с бойницами) донжона Куси

Здесь мы впервые встречаемся с переходом от деревянных хорд к каменным машикулям.

Для такого мощного замка деревянные хорды, покоящиеся на выступающих над стеной балках, вероятно, уже не подходили из-за своей уязвимости. Деревянные хорды, опирающиеся на каменные консоли, имел не только донжон, но и башни замка Куси.

Но не только оборонительные средства Куси привлекают внимание архитектора и историка – в донжоне этого замка, как мы уже говорили, сохранились фрагменты скульптур исключительной красоты, а повсюду видны остатки цветного орнамента, очень простого, но выполненного с большим мастерством. Следует упомянуть также некоторые интересные факты, связанные с сооружением этой огромной крепости. Все вещи, которые можно отнести к предметам общего пользования (например, скамьи, ступени лестниц, подоконники верхних окон), имеют такие большие размеры, словно они были рассчитаны не на простых людей, а на гигантов. Высота скамей составляет 2 фута (60 см), ступеней – от 12 до 16 дюймов (30–40 см), а высота подоконников – 3 фута 6 дюймов (106,7 см). Да и все материалы, использовавшиеся во время строительства, тоже имеют гигантские размеры – перемычки дверей имеют размер не менее двух кубических ярдов, а каменные блоки – 27,5 дюйма в высоту (ок. 70 см).

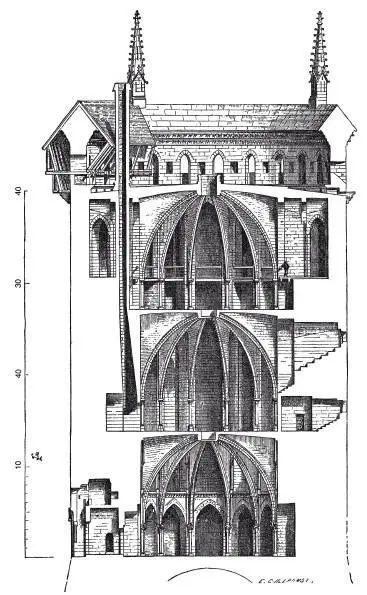

Рис. 45. Донжон замка Куси в разрезе по линии OP плана

Донжон замка Куси сооружался следующим образом: от его основания вдоль стен шел спиральный помост, который продлевался по мере того, как росли стены. Этот помост представлял собой наклонную дорогу, по которой вкатывали наверх крупные камни. До сих пор в стене видим квадратные отверстия, куда вставлялись поперечные балки этого помоста и скобы, которыми они крепились. Эти отверстия расположены на равных промежутках по всей окружности огромной башни. Трудно было придумать более простое и удачное сооружение для быстрого строительства такого огромного донжона, позволившее избежать лишних затрат. Эта башня имеет внешний диаметр не менее 100 футов (свыше 30 м) и высоту от днища рва до основания сливной плиты, которая венчала украшенный карниз наверху, – 200 футов (60 м). В наши дни своды двух этажей обвалились, а верхней сливной плиты, украшенной четырьмя башенками, больше нет. Об этой плите и башенках упоминает в своей книге «О самых замечательных зданиях Франции» Дюрсо. На верхних парапетах и на дне рва сохранились остатки сливной плиты, но от башенок не осталось никаких следов. Вероятно, их обломки обнаружатся во рву при раскопках, если таковые будут произведены [48].
