Первый этаж, небольшого размера (рис. 97), имеет четыре амбразуры для небольших пушек, не считая бойницы во втором от берега реки углу.

Рис. 97. План башни Перигё

Это помещение с низким потолком могло вместить всего две пушки (которые приходилось перетаскивать от одной амбразуры к другой, в зависимости от того, откуда приближался враг). Оно имело мощный цилиндрический свод, непробиваемый для каменных ядер. Амбразуры для пушек (рис. 98) расположены горизонтально – в них могло пролететь ядро и больше ничего. Горизонтальные щели над ними служили для прицеливания и выхода пороховых газов. На второй этаж вела прямая лестница. В стенах этого этажа были проделаны бойницы для арбалетов и аркебуз, а в верхней части башни имелись машикули и парапет без бойниц, но с круглыми отверстиями, куда вставляли стволы небольших кулеврин и ручных аркебуз. Это было довольно слабое укрепление, и враг легко мог найти такое положение, в котором он оказывался вне досягаемости артиллерийского огня защитников. Вскоре обнаружилось, что, во-первых, эти батареи, установленные в небольших помещениях и имевшие подобные амбразуры (которые позволяли вести огонь только под острым углом), не могли достать орудия противника и не наносили ему серьезного ущерба. Во-вторых, стало понятно, что необходимо разработать общую систему фланговых укреплений, соответствующих новым способам осады и штурма крепостей.

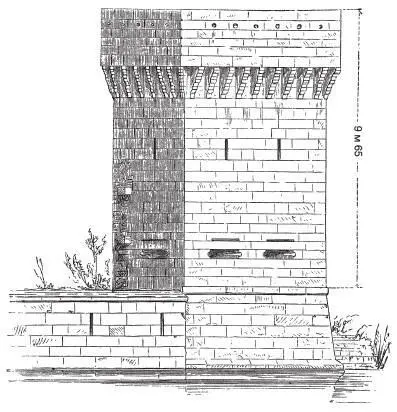

Рис. 98. Внешний вид башни Перигё

В конце XV – начале XVI века предпринимались попытки размещения орудий на одном уровне с атакующим врагом. В этой связи хотелось бы рассказать о прекрасной крепости Шаффхаузен (Северная Швейцария). Она имела совершенную систему фортификаций, можно сказать, выдающуюся по меркам своего времени, которая к тому же прекрасно сохранилась. Впрочем, для того, чтобы оценить ее по достоинству, необходимо описать место, на котором расположена эта крепость. Вытекая из Боденского озера, Рейн течет на запад, через озеро Унтерзе, затем мимо Штайн-ам-Райн (на правом берегу); достигая Шаффхаузена, река неожиданно поворачивает на юг и течет так до самого Кайзерстула. Этот поворот вызван тем, что на пути реки встают южные отроги Швабского Альба, которые ей приходится огибать. Штайн-ам-Райн, Шаффхаузен и Кайзерстул расположены по углам равностороннего треугольника, из которых Шаффхаузен стоит на его вершине. Очень важно было укрепить именно этот угол, поскольку он защищает дорогу, ведущую в глубь Швейцарии, а также потому, что на левом берегу реки (находящемся внутри треугольника) возвышаются скалы, которые огибает река. В случае войны враг попытался бы поскорее захватить обе стороны треугольника и форсировать реку в том месте, где она делает поворот. Зная, как много поставлено на карту, швейцарцы сделали вот что: они соединили берега Рейна и обе части города Шаффхаузен мостом, а на правом берегу построили небольшую крепость, державшую под прицелом реку. От цитадели к Рейну шли две стены с несколькими башнями. Эти две стены образуют треугольник, нечто вроде предмостного укрепления, которое держали под прицелом крепостные пушки. На рис. 99 мы приводим общий вид этих укреплений, которые будут подробно описаны ниже.

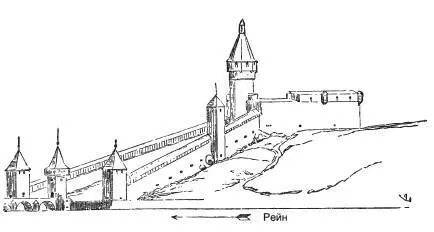

Рис. 99. Укрепления, расположенные перед мостом через Рейн в Шаффхаузене

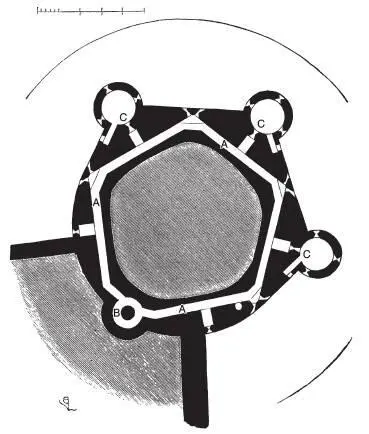

Рис. 100. План цитадели Шаффхаузена: А — крепостная стена; В — спиральный подъем; С – амбразуры

Цитадель или, скорее, большой бульвар, который венчает холм, имеет три яруса батарей, две из них находятся в помещении, а одна – под открытым небом. Самая нижняя батарея расположена чуть выше днища рва, который очень глубок (см. план крепости на рис. 100). На стену, образующую пятиугольник и снабженную парапетом, можно подняться по пологому спиральному пандусу (наклонному подъему) В, который позволял поднимать на стены пушки. На всех углах стены, ширина которой составляет 6 футов 6 дюймов (1 м 98 см), расположены косые амбразуры для пушек, державших под прицелом ров. Перед сторонами пятиугольника расположены три небольших изолированных бастиона, внешний вид которых представлен на рис. 101. Предположим, что осаждающим удалось разрушить один из бастионов с помощью батареи осадных пушек, которую они установили на контрэскарпе рва (ибо крыши этих бастионов располагались на уровне контрэскарпа и снаружи были совсем не видны), но в крепость им все равно ходу не было. Эти бастионы были полностью изолированы и сообщались только со рвом, кроме того, в них имелись амбразуры С для пушек, расположенных рядом с выкружкой крепостной стены (рис. 100), так что огонь по бастионам только помогал обнаружить батареи противника. Эти сооружения были построены из камня и имели куполообразную крышу с коническим фонарем, у основания которого были проделаны вентиляционные отверстия, через которые выходили пороховые газы.

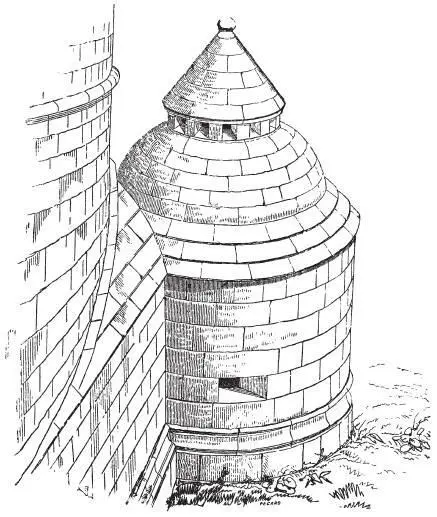

Рис. 101. Внешний вид одного из бастионов Шаффхаузена

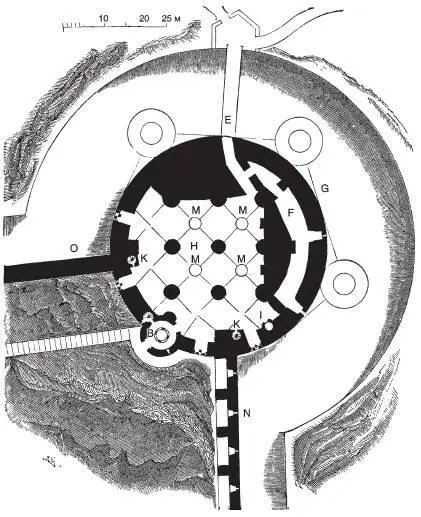

Рис. 102. План второго этажа цитадели Шаффхаузена: В — спиральный подъем; Е — подъемный мост; F — казематированная батарея; G — внешняя стена; Н — сводчатое помещение или большой зал; I — колодец; К — небольшие винтовые лестницы; М — открытые люнеты; N, О — куртины

Второй этаж (рис. 102), на который поднимались по тому же пологому спиральному подъему В, который опирался на четыре колонны, снаружи имеет совершенно круглую форму. За пределы угла выступает только башня с пологим подъемом – она стоит на берегу реки. На противоположной стороне крепости, в точке Е, расположен подъемный мост, перекинутый через ров. Здесь архитектор посчитал нужным сделать стену крепости исключительно толстой, и не без причины, ибо только в этой точке она могла подвергнуться обстрелу с соседних высот, и только здесь враг мог надеяться пробить брешь. Справа от бульвара, выше по реке, откуда вполне можно было ожидать нападения, расположена (в каземате) батарея F, отделенная от главного зала толстой кирпичной стеной.
