Поэтому брешь, пробитая в стене G, еще не давала врагу доступа в крепость. Н – огромный зал, стрельчатые своды которого опираются на четыре массивные цилиндрические колонны. Стены этого зала имели четыре амбразуры – две из них выходили на куртины, спускавшиеся к реке, а две другие – во внутреннюю часть треугольника. Помимо вентиляционных отверстий над каждой амбразурой в сводчатом потолке большого зала проделано четыре огромных люнета М, диаметром почти 3 ярда (2,7 м). Через них в башню поступал воздух и свет, а также быстро улетучивались пороховые газы. Буквой I обозначен колодец, К – две небольшие винтовые лестницы, поднимающиеся с первого этажа. На рис. 103 мы приводим изображение одной из амбразур большого зала, которые позволяли пушкам малого калибра стрелять по всем направлениям, не выдавая при этом ни себя, ни тех, кто их обслуживал.

На рис. 104 приведен план верхнего этажа или боевой площадки, парапет которой имел 10 амбразур для пушек и 4 башенки, расположенные на равном расстоянии друг от друга по окружности крепости. Они имели горизонтальные и нисходящие бойницы для аркебузеров.

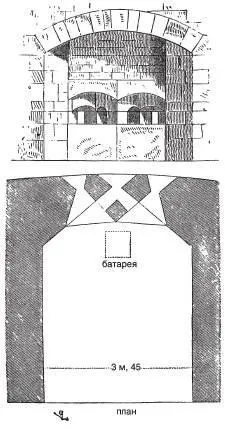

Рис. 103. План и вид в разрезе одной из амбразур большого зала

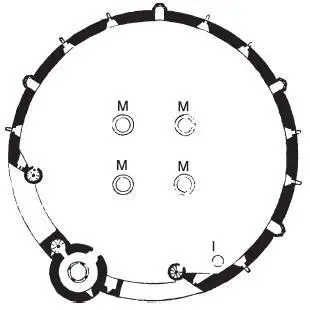

Рис. 104. План боевой площадки на башне цитадели Шаффхаузена

Ниже мы узнаем, что две первые амбразуры справа и слева держали под обстрелом внутреннюю часть треугольника и башню с пологим подъемом, служившую донжоном и сторожевой башней для всей цитадели. Четыре люнета (открытые с тыла оборонительных сооружений) М, колодец и небольшие винтовые лестницы, по которым гарнизон поднимался на площадку, повторены и в плане этого этажа. Вода с него удалялась через 10 водостоков-горгулий, расположенных под амбразурами. Буквами N и О на рис. 102 обозначены две куртины, спускающиеся к реке. Стена, обозначенная буквой N, стоящая выше по течению, укреплена сильнее, чем другая. Под арками, на которые опирается парапет и деревянные хорды, сохранившиеся до наших дней, проделаны амбразуры, через которые можно было держать под обстрелом склоны холма с той его стороны, где мог появиться враг. Другая сторона была защищена стенами предместья города Шаффхаузен. Чтобы читатель мог лучше представить себе эту прекрасную крепость, мы приводим ее вид (рис. 105) со стороны треугольника, образуемого двумя куртинами, сбегающими к реке. Мы видим, что за куртиной N (той, что стоит выше по реке) возвышается длинная квадратная башня. Мы изобразили ее здесь, хотя раньше она стояла у основания моста, а сейчас разрушена. От укреплений, защищавших мост, остались только следы. Старый мост сменился новым. Что касается самой цитадели, ее куртин, рвов и прочего, то с XVI века к ней ничего не было пристроено и ничто не разрушено. Кладка грубая, но очень прочная и не претерпела никаких изменений. Своды большого зала настолько мощные, что их нельзя разрушить снарядами.

Рис. 105. Вид крепости Шаффхаузен со стороны реки

Укрепления Шаффхаузена очень мощные. Во Франции не сохранилось крепости того же времени, которая была бы так же талантливо спланирована и имела такую же завершенную систему фортификаций. Для своего времени крепость Шаффхаузен имела очень хорошие приспособления для фланкирующего огня, а первый этаж, расположенный на уровне днища рва, был распланирован просто замечательно. И если в укреплениях этой цитадели еще заметны следы традиций той эпохи, которая предшествовала появлению пушек, то все же следует признать, что попытки избавиться от них совершенно очевидны. Крепость Шаффхаузен представляется нам более совершенной, чем аналогичные крепости, построенные одновременно с ней в Италии, хотя и считается, что первые бастионы появились именно в Италии.

Однако создать такую мощную и завершенную систему укреплений можно было не везде. Военным инженерам приходилось в основном перестраивать древние фортификационные сооружения, а не сносить их и строить на их месте новые. Для создания совершенно новых укреплений необходимо было иметь под рукой стройную систему фортификационных принципов, надежность которой была бы проверена временем, а такая система еще не появилась. Поэтому военные инженеры занимались экспериментами на свой страх и риск. Каждый из них опирался на свои собственные представления о том, какими должны быть укрепления, способные противостоять артиллерии, и пытался претворить их в жизнь. После итальянских войн французы и немцы, насмотревшись на узкие и тесные итальянские крепости, загроможденные средствами обороны, которые вовсе не усиливали друг друга, а только мешали защитникам, стали создавать просторные крепости с выступающими наружу частями, которые были усилены бульварами (большими башнями) огромного диаметра. В тех случаях, когда перед инженерами ставилась задача просто перестроить старые укрепления, что обычно делалось с крепостями, не имевшими важного стратегического значения, они сохраняли старую систему фортификаций, размещая на ней лучников, арбалетчиков и аркебузеров, а для батарей, ведущих горизонтальный огонь, сооружали фоссебреи (fausses brais), или нижние валы. Для их постройки сносили листы, о которых мы рассказывали выше. Если изменения требовалось внести как можно быстрее, то старые стены и башни листов и барбиканов просто разбирались до уровня парапетов, а вместо них надстраивали новые парапеты с амбразурами, на которые устанавливали барбетные батареи (рис. 106).

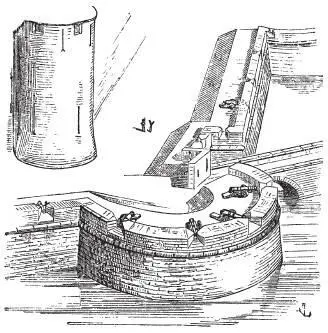

Рис. 106. Внешний вид батареи Шаффхаузена

Башни считались совершенно незаменимым средством обороны, поскольку они обеспечивали обзор окружающей местности, и их продолжали строить даже после того, как появились фоссебреи, державшие куртины под фланговым огнем. Сначала эти фоссебреи имели ту же форму, что и палисады, иными словами, они полностью повторяли контур стен, но очень скоро эти валы превратились во фланговое укрепление. Город Оранж был заново укреплен Людовиком XI, и уже в то время конфигурация фоссебрей была именно такой (рис. 107). С их помощью крепости получили возможность сопротивляться артиллерийскому огню нападающих, но орудия очень быстро совершенствовались. Войска Людовика XI и Карла VIII имели мощную артиллерию, и искусство осады тоже очень быстро совершенствовалось. Инженеры разработали систему регулярных ходов сообщения. Если крепость не удавалось взять с ходу, то осаждающие рыли траншеи, проходившие параллельно друг другу, и устанавливали осадные батареи, прикрытые габионами. Стены старых крепостных сооружений, возвышавшиеся над остатками рвов, позволяли пушкам врага вести прицельный огонь, и ядра очень быстро проделывали в них бреши, поскольку они не были ничем прикрыты. Чтобы защитить стены, на внешних краях рвов стали сооружать палисады или парапеты из камня или дерева, которые устанавливали на земляных валах, а перед ними рыли ров. Эти укрепления, сменившие старые листы, получили название бре (braie) (рис. 108).
