В годы гражданской войны производство ветряков у нас прекратилось. «Ветряное» хозяйство гибло от времени, бурь и невнимания. Отдельные крестьяне и сельскохозяйственные организации донимали Высший совет народного хозяйства и Народный комиссариат земледелия просьбами поставить производство ветряных двигателей. Но для такого производства нужен был хороший, испытанный тип ветряка. Его-то и поручено было создать Отделу ветряных двигателей ЦАГИ.

Но конструкторской работе должны были предшествовать лабораторные испытания.

Ветросиловая лаборатория, сооруженная по проекту Сабинина в башне аэродинамической лаборатории ЦАГИ, представляла собой редкостный и оригинальный прибор для испытания различных ветряных двигателей.

Обратим внимание, что лаборатория предназначалась для испытания натуральных ветродвигателей, а не моделей; в естественных условиях, а не в трубе. Для установки двигателя сооружена была каменная башня в 30 метров высотой. Показания измерительных приборов при таком положении пришлось перенести, путем электрической передачи, в отапливаемое помещение экспериментатора. Надо заметить, что в холодную погоду, не говоря уж о зиме, экспериментировать на сорокапятиметровой высоте при стойком ветре чрезвычайно трудно.

Лаборатория ставила себе целью исследование процессов, происходящих при работе ветряного двигателя как в воздушном потоке, так и в механизме самого двигателя.

Кроме того, имелось в виду изучать и процессы работы тех агрегатов, для которых можно было пользоваться энергией ветра, прежде всего электрического генератора.

В результате научно поставленного исследования двигателей в этой ветросиловой лаборатории ЦАГИ удалось сконструировать ряд ветродвигателей промышленного типа.

Двигатели мощностью от 2 до 10 лошадиных сил пошли в серийное производство и нашли себе широкое применение в сельском хозяйстве и в кустарной промышленности. Ветряки ЦАГИ уже много лет безотказно работают на Дальнем Севере, вынося все тяжелые природные условия края и снабжая светом обитателей его в долгие зимние ночи.

Ветряной двигатель мощностью в 100 киловатт, установленный в Крыму, показал полную возможность использования даровой энергии ветра в более широких масштабах. На месте древней генуэзской сторожевой башни советские строители воздвигли металлическую, на которой установил ветродвигатель. Он состоял из трех лопастей, надетых на три громадных трубчатых маха, которые были связаны друг с другом металлической фермой, называемой «пауком». Надетые на махи крылья образовали ветряное колесо, весящее около девяти тонн.

Ветер вращал это колесо, диаметр которого был равен высоте восьмиэтажного дома, со скоростью тридцати оборотов в минуту. При такой скорости наружный конец лопасти двигался со скоростью самолета, не менее 180 километров в час.

Этот самый большой в то время ветродвигатель в мире работал на генератор электрического тока, помещающийся в кабине, и автоматически сам устанавливался в наивыгоднейшем положении по отношению к ветру.

Позднее у нас был спроектирован при постоянной консультации Г. X. Сабинина ветродвигатель мощностью в 100 киловатт для электростанции на Кольском полуострове. Диаметр этого великана — 50 метров.

В переводе на принятое для двигателей измерение мощности этот двигатель имеет мощность в 1200 лошадиных сил.

Нельзя сказать, что ветросиловая лаборатория ничего непосредственно не сделала и для авиации. На многих самолетах устанавливались испытанные в лаборатории особого типа ветрячки в качестве вспомогательных агрегатов, дававших электроэнергию для освещения и радиостанций самолетов.

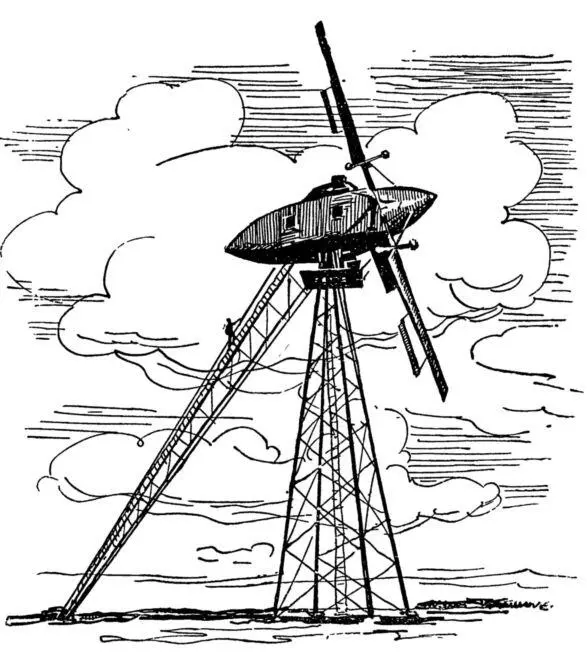

Ветряной двигатель.

В 1935 году отдел ветровых двигателей выделился в самостоятельный Ветроэнергетический институт.

Энергию и энтузиазм Красовского ЦАГИ отметил присуждением ему ученой степени доктора технических наук без защиты диссертации.

Огромные успехи в области аэродинамики, творцом и создателем которой был Жуковский, создали условия для разрешения по-новому теоретических вопросов использования силы воздушного потока в ветровых машинах. Вместе с тем расширялась и область применения ветросиловых установок, которые, кроме мельниц, приводили в действие насосы, поднимавшие воду из колодцев и водоемов для орошения и водоснабжения, а также работавшие на осушении заболоченных мест.

Эти же машины могут применяться в сельском хозяйстве для дробления соли и минеральных удобрений, для приготовления кормов скоту, для обмолота урожая и, наконец, для обслуживания всевозможных станков — деревообделочных, металлообрабатывающих и разнообразных сельскохозяйственных машин.

Универсальным типом ветродвигателя является ветродвигатель Д-18.

Его ветровое колесо состоит из трех лопастей цельнометаллической конструкции. Каждая лопасть в сечении имеет современный аэродинамический профиль и по конструкции напоминает крыло самолета. Концевые части лопастей могут поворачиваться на трубчатых махах при помощи стабилизаторов, которые располагаются за поворотной частью каждого крыла на легких стойках. Внутри полых лопастей имеются центробежные грузы, соединенные системой тяг и рычагов со стабилизаторами и пружинами регулирования, помещенными на центральной ступице ветрового колеса. Жесткие и поворотные части лопастей остаются в одной плоскости до тех пор, пока ветер не достигнет определенной скорости. При возрастании скорости воздушного потока увеличиваются обороты ветрового колеса и центробежные силы у грузов внутри лопастей. Стабилизаторы поворачивают лопасти на некоторый угол, и пружины регулирования растягиваются. Вследствие этого повышается давление ветра на стабилизаторы, и они выводят поворотные части лопастей из плоскости вращения, вызывая торможение ветрового колеса до расчетного числа оборотов. При усилении ветра концевые лопасти поворачиваются на больший угол, увеличивая торможение и удерживая обороты ветрового колеса в заданных пределах. При падении скорости ветра пружины регулирования последовательно возвращают всю систему в исходное положение.

Эта оригинальная система регулирования, предложенная Сабининым и Красовским и экспериментально проверенная в ЦАГИ, отличается высоким аэродинамическим качеством и обеспечивает хорошую равномерность вращения ветрового колеса при переменном ветре.

Высокое аэродинамическое качество лопастей обеспечивает быстроходность ветрового колеса. Благодаря этому удалось уменьшить вес конструкции ветродвигателя на единицу мощности почти вдвое против веса многолопастных машин. Небольшое число лопастей в ветровом колесе снижает давление ветра на конструкцию и облегчает вес башни.
