Максим Коломиец - Супертанки Сталина ИС-7 и др. Сверхтяжелые танки СССР

Еще одной особенностью проекта являлась ходовая часть — Михайлов опустил верхнюю ветвь гусеницы на опорные катки, при этом сверху она прижималась специальными роликами. Ведущее и направляющее колеса были подняты вверх относительно верхней ветви гусеницы. Проект П.П. Михайлова был единственным из всех представленных вариантов КВ-4, имевшим оригинальную конструкцию ходовой части.

Проект имел следующие характеристики: масса — 86,8 т, длина -9 м, ширина — 3,6 м, высота — 3 м, клиренс — 0,5 м, удельное давление — 0,895 кг/см 2, бронирование — лоб, борт, корма, башня 130 мм, крыша 40 мм, днище 50 мм, вооружение — 107 и 45-мм пушки, три пулемета ДТ и огнемет, боекомплект — 85 выстрелов к 107-мм, 150 к 45-мм, 4500 патронов к ДТ, мощность двигателя -1200 л.с., скорость — 50 км/ч, запас хода — 200 км, экипаж — шесть человек.

Проект КВ- инженера Ф.А. Маришкина. Проект походил на вариант К.И. Буганова — тоже двухъярусная башня, но более простой формы. Однако в отличие от предыдущего варианта Маришкин предлагал классическую компоновку машины с задним расположением моторно-трансмиссионного отделения.

Проект имел следующие характеристики: масса — 86,4 т, длина — 8,7 м, ширина — 3,8 м, высота — 3,5 м, клиренс — 0,55 м, удельное давление — 0,88 кг/см 2, бронирование — лоб, борт корпуса 125 мм, башня лоб 125 мм, днище 40 мм, вооружение — 107 и 45-мм пушки, три пулемета ДТ, боекомплект — 100 к 107-мм, 200 к 45-мм, мощность двигателя -1200 л.с., скорость — 45 км/ч, запас хода -12 часов, экипаж — семь человек.

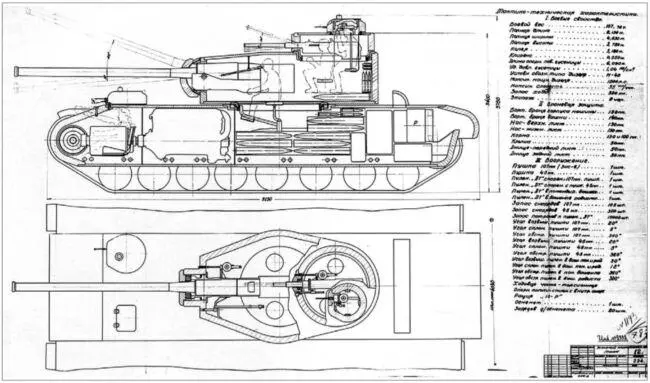

Проект танка КВ-4 инженера С. Федоренко — машина имеет главную башню оригинальной формы, полусферическую малую башню и наклонный лобовой лист корпуса (АСКМ).

Проект КВ-4 инженера С.Ф. Федоренко. Предлагаемый вариант имел две, ступенчато размещенные башни со 107 и 45-мм орудиями. Причем сорокапятка имела угол возвышения в 75 градусов, обеспечивая возможность ведения огня по воздушным целям. При этом малая башня была сферической формы, а 45-мм пушка устанавливалась в ней на специально сконструированной турели тумбового типа (Федоренко был специалистом по танковому вооружению).

Проект имел следующие характеристики: масса — 98,65 т, длина — 8,1 м, ширина — 4,03 м, высота — 3,7 м, клиренс — 0,5 м, удельное давление — 0,97 кг/см 2, бронирование — лоб, борт, корма корпуса 140 мм, башня 140 мм, крыша 50 мм, днище 40 мм, вооружение — 107 и 45-мм пушки, четыре пулемета ДТ, боекомплект — 100 к 107-мм, 150 к 45-мм, 5000 патронов к ДТ, мощность двигателя — 1200 л.с., скорость — 35 км/ч, запас горючего — 1700 кг, экипаж — шесть человек.

Проект КВ-4 инженера Г. В. Крученых. В этом варианте вооружение устанавливалось в трех башнях, расположенных в три яруса. 107-мм пушка, спаренная с пулеметом ДТ, монтировалась в главной башне, на ней размещалась башня с 45-мм орудием и ДТ, а на этой башне — командирская башенка с еще одним ДТ. Кроме того, один пулемет устанавливался в башенке радиста, находящейся на крыше в передней части корпуса. Для облегчения заряжания 107-мм пушки Крученых предусмотрел специальное рычажное устройство для подъема боеприпасов из укладки на линию заряжания.

Кроме трехъярусного размещения вооружения, данный вариант имел еще одну особенность — переднее размещение двигателя.

Вверху — вариант танка КВ-4, разработанный инженером Л. Сычевым — двухбашенная машина классической компоновки. Внизу — проект КВ-4 Н. Шашмурина с установкой 107-мм орудия в передней части и стандартной башней от КВ-1, смонтированной на крыше корпуса (АСКМ).

Проект имел следующие характеристики: масса — 107,7 т, длина — 9,13 м, ширина — 4,03 м, высота — 3,78 м, клиренс — 0,55 м, удельное давление — 1,04 кг/см 2, бронирование — лоб, борт, корма корпуса 130 мм, башня 140 мм, крыша, днище 50 мм, вооружение — 107 и 45-мм пушки, четыре пулемета ДТ, огнемет, боекомплект — 105 к 107-мм, 300 к 45-мм, 10000 патронов к ДТ, 20 выстрелов к огнемету, мощность двигателя — 1200 л.с., скорость — 35 км/ч, запас хода — 320 км, экипаж — девять человек.

Проект КВ-4 инженера М.И. Креславского. Оба орудия устанавливались в одной башне. На ее крыше имелась вращающаяся командирская башенка. На кормовой стенке размещался специальный стеллаж для 45-мм выстрелов. Двигатель находился в передней части корпуса, а система охлаждения вместе с вентилятором — в кормовой.

Проект имел следующие характеристики: масса — 92,6 т, длина — 9 м, ширина — 4 м, высота — 3,225 м, клиренс — 0,6 м, удельное давление — 0,908 кг/см 2, бронирование — лоб, корма 130 мм, борт 125 мм, крыша, днище 50 мм, вооружение — 107 и 45-мм пушки, три пулемета ДТ, боекомплект — 103 к 107-мм, 140 к 45-мм, мощность двигателя — 1200 л.с., скорость — 45 км/ч, запас хода — 180–230 км, экипаж — шесть человек.

Проект КВ-4 военного инженера Г.А. Турчанинова. В этом варианте 107-мм пушка размещалась в башне, а 45-мм орудие — в лобовом листе корпуса. Справа от сорокапятки монтировался огнемет.

Проект КВ-4 инженера Г. Крученых с передним размещением двигателя и трансмиссии и трехярусной башней с вооружением (АСКМ).

Проект имел следующие характеристики: масса — 89,5 т, длина — 9,8 м, ширина — 4 м, высота — 3 м, клиренс — 0,55 м, удельное давление — 0,88 кг/см 2, бронирование — лоб, борт, корма 125 мм, крыша, днище 40–50 мм, вооружение — 107 и 45-мм пушки, два пулемета ДТ, огнемет, боекомплект — 90 к 107-мм, 150 к 45-мм, 3000 патронов к ДТ, 30 выстрелов к огнемету, мощность двигателя — 1200 л.с., скорость — 45 км/ч, запас хода — 200 км, экипаж — семь человек.

Проект КВ-4 инженера Н.И. Струкова. Двухбашенный вариант — в нижней ромбовидной устанавливалась 107-мм пушка, а в верхней — 45-мм. В лобовом листе корпуса монтировалось два пулемета ДТ и огнемет.

Проект имел следующие характеристики: масса — 92 т, длина — 8,6 м, ширина — 4 м, высота — 3,15 м, клиренс — 0,5 м, удельное давление — 0,98 кг/см 2, бронирование — лоб, корма 130 мм, борт 125 мм, крыша 40 мм, днище 50 мм, вооружение — 107 и 45-мм пушки, три пулемета ДТ, огнемет, боекомплект — 100 к 107-мм, 168 к 45-мм, 10000 патронов к ДТ, мощность двигателя — 1200 л.с., скорость — 50 км/ч, запас хода — 200 км, экипаж — шесть человек.

Безымянный проект КВ-4. Двухбашенный вариант (без подписи конструктора) с расположением двигателя в кормовой части, а трансмиссии — в передней. Малая башня с 45-мм орудием установлена справа от механика-водителя и имеет ограниченный угол обстрела по горизонту Тактико-технических характеристик на чертеже нет, можно лишь узнать длину — 8,5 м, высоту — 3,125 м, количество выстрелов — 85 для 107-мм и 110 для 45-мм пушки, а также емкость топливных баков — 1035 л.
