Второй безымянный проект КВ-4. Двухбашенный вариант (без подписи конструктора) с двигателем в центре, трансмиссией спереди и системой охлаждения двигателя сзади. Кроме габаритов: длина 8,98 м, высота 3,12 м — других тактико-технических характеристик на чертеже нет.

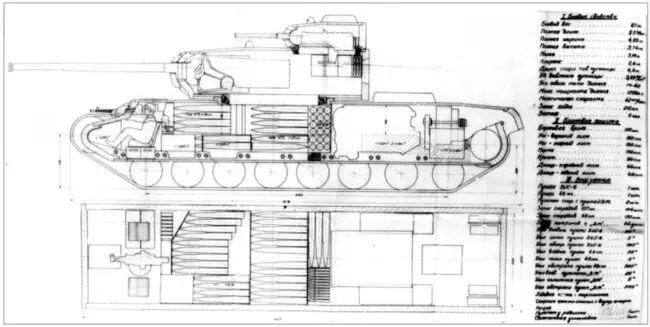

Вариант танка КВ-4, предложенный инженером Г. Москвиным с размещением малой башни на крыше главной башни (АСКМ).

Дальнейший ход работ по КВ-4 прослеживается эпизодически. Так, 12 июня 1941 года Маршал Советского Союза Г. Кулик направил на имя заместителя председателя Совета народных комиссаров СССР К.Е. Ворошилова записку, в которой сообщал:

«Докладываю, согласно Постановления СНК Союза СССР и ЦК ВКП (б) № 827-345сс от 7 апреля 1941 года, Кировский завод обязан был к 1.6.41 г. представить Ижорскому заводу чертежи на корпус и башню опытного образца танка КВ-4..

В настоящее время Кировский завод отработал в эскизах принципиальную схему танка, что же касается чертежей на корпус и башню, то они еще не отработаны, и в настоящее время Ижорскому заводу не представлены.

Прощу Вашего указания Кировскому заводу, в кратчайший срок отработать чертежи корпуса и башни танка КВ-4, и сдать их Ижорскому заводу, т. к. задержка может сорвать изготовление опытного образца в установленный срок».

Видимо, этот документ имел какой-то эффект, так как в донесении военпреда Ижорского завода военного инженера 2-го ранга Дмитрусенко, направленного в ГАБТУ КА 21 июня 1941 года сказано:

«Чертежи на КВ-4 поступили с Кировского завода с опозданием на 20 дней, что отразится на подготовке производства на Ижорском заводе (в отдалении сроков на это же количество дней)».

Учитывая, что по Постановлению от 7 апреля 1941 года корпус с башней КВ-4 должны были поступить с Ижорского завода на Кировский 15 августа, то исходя из донесения Дмитриенко, срок сдвигался на начало сентября.

Что собой представлял окончательно утвержденный вариант КВ-4, точно неизвестно. Но, исходя из того, что победил в конкурсе вариант, предусматривающий использование агрегатов КВ-3, разработанный Н. Духовым, можно предположить, что внешне это был увеличенный по длине (до восьми катков на борт) корпус КВ-3 с утолщением брони наружу, и башней по типу Т-220, но большего размера.

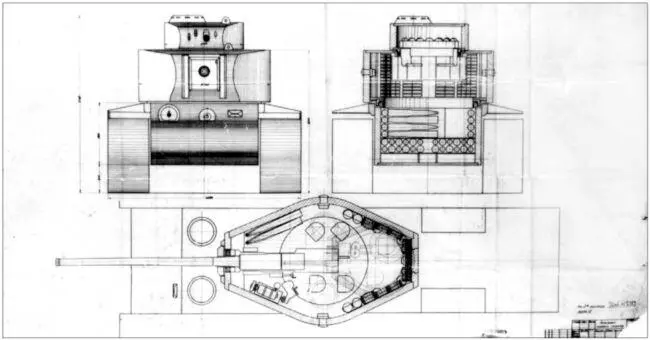

Вариант КВ-4 инженера Г. Москвиина — вид спереди, разрез по боевому отделению со схемой размещения боекомплекта и разрезом главной башни в плане (АСКМ).

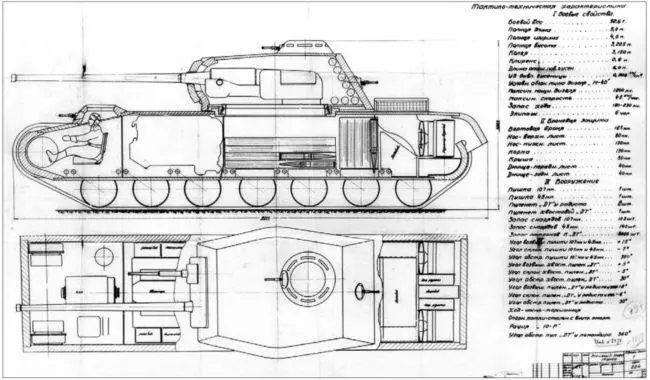

Проект танка КВ-4 инженера М. Креславского с одной башней, в которой размещалась спаренная установка 107 и 45-мм орудий. Двигатель устанавливался в средней части корпуса, а система охлаждения с вентилятором — в кормовой части (АСКМ).

Что касается КВ-5, то работы по его проектированию начались лишь в июне 1941 года. Старшим инженером машины был назначен талантливый конструктор Н. Цейц, один из старейших работников СКБ-2. Кроме него в группу проектирования вошли К. Кузьмин (корпус), Л. Сычев (башня и установка вооружения), Н. Федорчук (ходовая часть). Кстати, Ж. Котин в мае предусматривал организацию корпуса на проектирование КВ-5 (аналогично КВ-4), на что дирекцией Кировского завода было выделено 11200 рублей. Однако сделать это не удалось, но опыт по КВ-4 был довольно широко использован при разработке КВ-5. В результате получился мощный танк довольно необычного вида.

Корпус КВ-5 имел высоту всего 920 мм, поэтому механик-водитель и радист-пулеметчик получили специальные башенки, обеспечивающие им достаточные сектора обзора. Башня ромбовидной формы была довольно крупных размеров. В ней размещались командир танка, имевший в своем распоряжении командирскую башенку, наводчик и заряжающий. Солидный диаметр погона — 1840 мм — и большой внутренний объем башни обеспечивали всем членам экипажа нормальные условия работы. Основное бронирование танка было очень мощным — 150–180 мм.

С началом войны в проект пришлось внести целый ряд корректив.

Вариант КВ-4 инженера Г. Турчанинова — однобашенная машина с установкой 45-мм орудия в лобовом листе корпуса (АСКМ).

Так, отказаться от идеи изготовления штампованной башни — ее заменили на сварную, внешне напоминавшую башню первых серийных КВ-2. К августу 1941 года проект КВ-5 был практически полностью завершен, началось изготовление ряда узлов и агрегатов танка. Но из-за тяжелой обстановки на фронте под Ленинградом все опытные работы на Кировском заводе прекратили и все силы бросили на увеличение выпуска серийных КВ. Самая поздняя дата, обнаруженная на сохранившихся чертежах КВ-5 — это 15 августа 1941 года, когда бои уже шли под Лугой и Красногвардейском.

Кстати, с проектированием КВ-4 и КВ-5 связан один любопытный момент. Почти сразу после начала работ выяснилось, что ни один из существующих типов вагонов, имевшихся на железных дорогах Советского Союза, не сможет перевозить эти танки. Имевшаяся 100-тонная специальная гондола не подходила по габаритам, так как ее ширина между стенками составляла всего три метра. Не годились и 80 и 150-тонные специальные транспортеры Ворошиловоградского паровозостроительного завода — они не имели ровного пола, вместо него была специально изогнутая балка.

Поэтому вагонное управление наркомата путей сообщения (НКПС) получило задание на разработку проектов специальных вагонов для перевозки КВ-4 и КВ-5. В мае 1941 года НКПС направило в ГАБТУ КА свои соображения на этот счет:

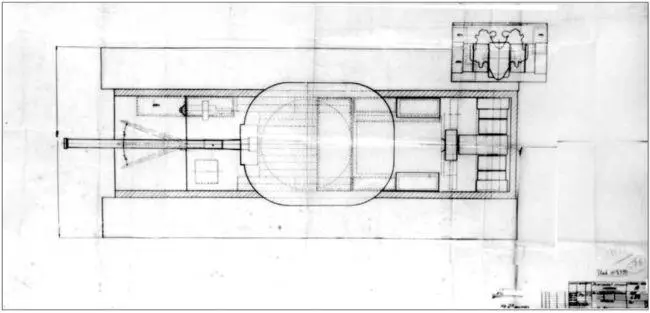

Проект танка КВ-4, предложенный Г. Турчаниновым, вид в плане. Сверху справа разрез по моторному отделению (АСКМ).

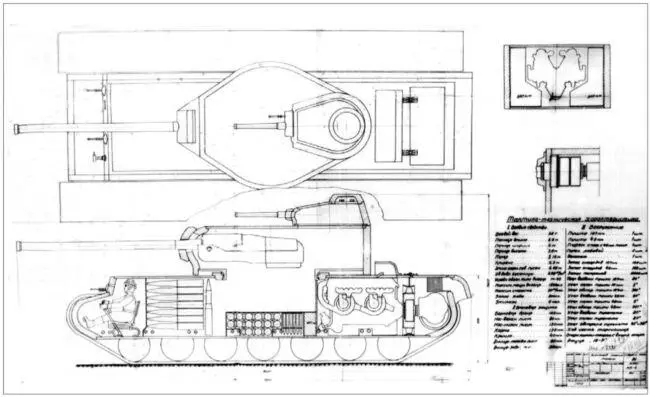

Вариант танка КВ-4 инженера Н. Струкова — машина имеет классическую компоновку с двумя башнями, размещенными одна над другой (АСКМ).

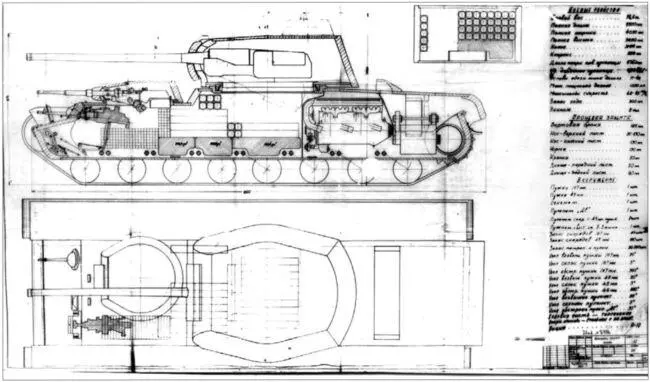

Вверху — вариант танка КВ-4 инженера Быкова с двумя башнями. Внизу — безымянный проект с двумя башнями и размещением трансмиссии в передней части корпуса (АСКМ).
