Максим Коломиец - Супертанки Сталина ИС-7 и др. Сверхтяжелые танки СССР

Башня танка — литая, закаленная на высокую твердость. Она имела толщину лобовой и бортовой частей 150 мм, кормовой 100 мм, крыши (вварные листы) — 30 мм.

Отделение управления находилось в передней части корпуса. В нем размещалось место механика-водителя, рычаги и педали приводов управления танком, щитки контрольно-измерительных приборов, топливный распределительный кран, ручной топливоподкачивающий насос, баллоны со сжатым воздухом для запуска двигателя, аккумуляторные батареи и часть боекомплекта. Для посадки механика-водителя в лобовом листе корпуса имелся прямоугольный люк. Наблюдение за дорогой осуществлялось при помощи двух смотровых приборов МК-4. В днище за местом механика-водителя имелся аварийный люк-лаз.

Боевое отделение находилось в средней части корпуса и башне.

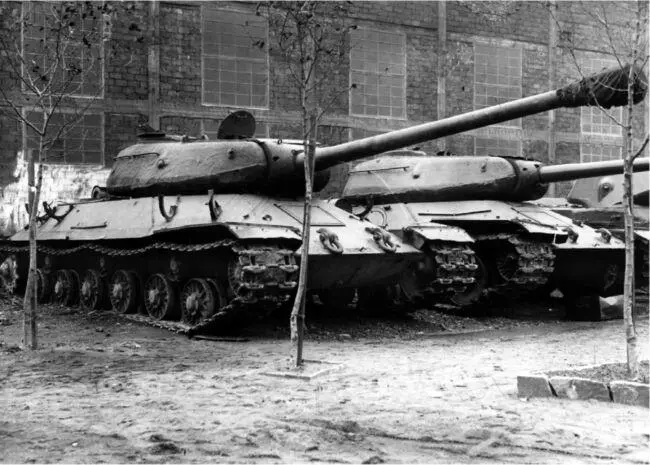

На этом фото танков ИС-6 хорошо видно их главное внешнее различие: на «объекте 253», стоящем слева, опорные катки малого диаметра, как на серийных танках ИС, а на «объекте 252» — катки большого диаметра без поддерживающих роликов. Опытный завод № 100, весна 195… года (АСКМ).

Здесь размещались вооружение, приборы наблюдения и прицеливания, радиостанция, ТПУ, часть электрооборудования с вращающимся контактным устройством, рабочие места наводчика, заряжающего и командира танка. Для наблюдения за полем боя над местом командира имелось два прибора МК-4, и еще один — над местом заряжающего.

Вооружение ИС-6 состояло из 122-мм танковой пушки Д-30, спаренной с 7,62-мм пулеметом Горюнова ГВТ. На крыше башни, на турели, размещенной над люком заряжающего, поместили зенитную турель с 12,7-мм пулеметом ДШК. Пушка Д-30 отличалась от Д-25 наличием досылателя и системой продувки канала ствола сжатым воздухом после выстрела. Для стрельбы использовался телескопический танковый прицел ТБШ, а при ведении огня с закрытых позиций — башенный угломер. Наведение установки на цель осуществлялось подъемным механизмом секторного типа и планетарным поворотным механизмом башни с ручным и электрическим приводами.

Боекомплект ИС-6 состоял из 30 выстрелов раздельного заряжания, 1200 патронов калибра 7,62-мм и 500 патронов калибра 12,7-мм к зенитному пулемету. Зенитный пулемет снабжался коллиматорным прицелом К8-Т.

В моторном отделении, расположенном за боевым и разделенным с ним перегородкой, находился дизельный двигатель В-12 мощностью 700 л.с. с центробежным нагнетателем, справа и слева от него — три топливных и масляный баки, а в бортовых нишах корпуса — четыре осевых вентилятора (по два с каждой стороны), водяной и масляный радиаторы.

Пуск двигателя производился электростартером мощностью 15 л.с. или сжатым воздухом. Для облегчения пуска в зимнее время имелся пародинамический обогреватель, установленный в масляном баке. Емкость внутренних топливных баков составляла 640 л. Кроме того, на бортах корпуса предусматривалась установка еще четырех внешних баков.

В системе очистки воздуха использовались два воздухоочистителя «Мультициклон» установленных по бортам у моторной перегородки.

В трансмиссионном отделении, в корме машины, размещались элементы механической трансмиссии: многодисковый главный фрикцион, восьмиступенчатая коробка перемены передач с синхронизаторами, два планетарных механизма поворота с ленточными тормозами и два бортовых редуктора. Также в трансмиссионном отделении находился электрический стартер.

Подвеска танка — индивидуальная торсионная. Она включала (применительно к одному борту) шесть опорных катков большого диаметра, ведущее и направляющее колеса.

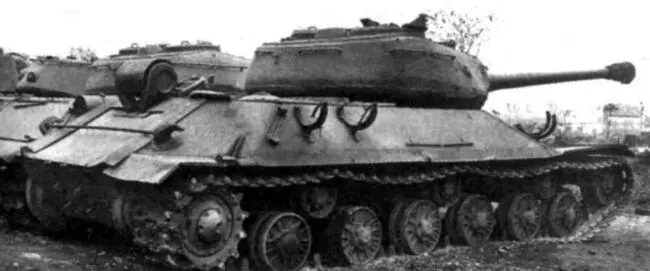

Танк ИС-6 «объект 253», вид справа сзади. Весна 1945 года. За ним виден ИС-6 «объект 252», а слева просматривается башня опытного танка КВ-13 (РГАЭ).

Электрооборудование «объекта 252» выполнялось по однопроводной схеме, напряжение бортовой сети — 24 В. Источники электроэнергии — четыре аккумуляторные батареи и генератор мощностью 1,5 кВт.

Для внешней связи ИС-6 оснащался радиостанцией ЮР (в нише башни), для внутренней — танковое переговорное устройство ТПУ-4-БИС.

До конца ноября 1944 года «объект 252» прошел заводские испытания в объеме 825 км. Максимальная скорость составила 35,4 км/ч, а средняя скорость движения от 115 до 22 км/ч, в зависимости от дорожных условий. Машина продемонстрировала хорошую управляемость и легко поворачивалась. Однако оказались слишком большими усилия для включения главного фрикциона — 65 кг, а также сильно грелась коробка перемены передач.

Но больше всего дефектов выявилось в ходовой части — опорные катки большого диаметра оказались слабыми, их ресурс не превышал 200–300 км (за испытания пришлось сменить 14 штук). Поэтому пришлось дорабатывать их конструкцию и «переобувать» танк на усиленные катки.

После заводских испытаний дальнейшие работы по танку «Объект 252» прекратили.

Второй образец ИС-6 («объект 253» с электромеханической трансмиссией) был собран в ноябре 1944 года. От «объекта 252» он отличался использованием в ходовой части опорных катков малого диаметра (от ИС-2), а также трансмиссией. В состав последней входили главный генератор ДК-305А мощностью 385 кВт и массой 1740 кг, установленный соосно с двигателем В-12У. В одном блоке с главным генератором на общем валу находился синхронный генератор трехфазного тока СГ-1А, предназначенный для питания моторов-вентиляторов системы охлаждения тяговых двигателей и дизеля, а также для привода подзарядного агрегата АКБ. На дизеле были смонтированы два малых генератора постоянного тока Г-73, которые питали цепи возбуждения генераторов ДК-305А и СГ-1А. Тяговые электродвигатели ДК-302А и ДК-302Б реверсивного действия через бортовые передачи соединялись с ведущими колесами танка. Регулировка силы тяги производилась изменением возбуждения главного генератора. Рабочий ток достигал 960 А, при движении по шоссе он составлял 490 А, на местности — 740 А. Напряжение в цепи 500 В. Следует сказать, что масса трансмиссии составляла 3850 кг — в четыре раза тяжелее трансмиссии ИС-2 (980 кг). В результате, масса «объекта 253» составила 54 т, превысив проектную на четыре тонны.

Установкой электротрансмиссии конструкторы ИС-6 пытались улучшить управляемость тяжелого танка, а также повысить его маневренные качества.

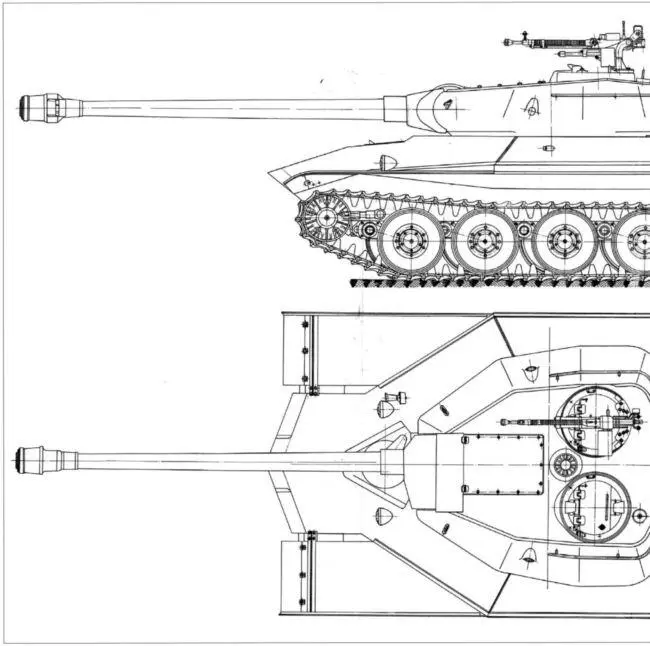

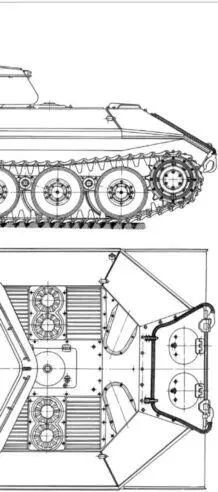

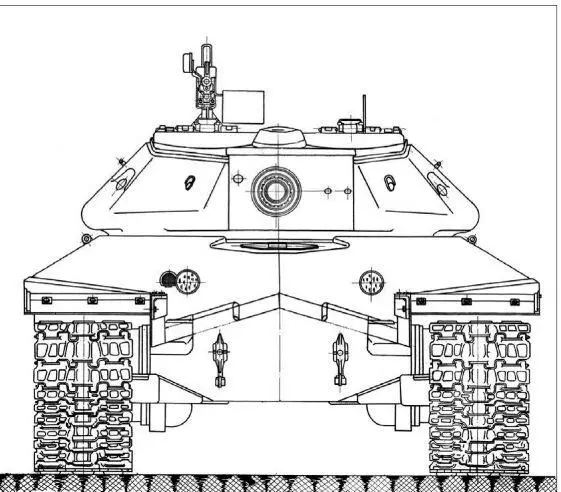

Чертежи общих видов танка ИС-6 («объект 252»), выполненные инженерами опытного завода № 100 в ноябре 1944 года. В отличие от предыдущего образца, у этой машины изменена конструкция лобовой части корпуса. Впоследствии этот вариант использовали при проектировании машины ИС-7 (АСКМ).
