Проект V серии военно-морское ведомство забраковало еще на стадии чертежных проработок, но он послужил основой для последующих проектов упомянутой XVII серии. Это название объединяло несколько различных по своим характеристикам типов, общим для которых была парогазовая силовая установка, обеспечивающая движение под водой на высоких скоростях. Водоизмещение всех лодок было небольшим, они представляли собой экспериментальные образцы, полностью спроектированные КБ доктора Вальтера. Используемая в двигателях банальная перекись водорода была при этом зашифрована загадочными терминами Oxylin, Aurol или топливо Т.

Вначале КБ Вальтера создало проект маленькой (водоизмещение 60 тонн) парогазовой лодки VB (именуется также V.60 или VB 60, причем здесь V— немецкая буква «Фау», а не римская цифра «5»), которая стала переходным типом к более крупным конструкциям. Ее принципиальное решение практически не отличалось от схемы забракованной серии V, но энергия каталитического разложения использовалась по-другому. Если в силовой установке лодок V серии выделенный кислород применялся для питания дизелей, то здесь продукт распада (вода с температурой до 930 градусов) использовался непосредственно для воспламенения дизельного топлива. Общая масса такого двигателя была в несколько раз меньше, чем дизельного, кроме того, становилось ненужным его питание кислородом.

Лодка проекта V.60 по причине слишком низкой мореходности и крайне ограниченного радиуса действия не строилась. 19 января 1940 года на воду сошла лодка V.80 нового проекта, водоизмещением 80 тонн. В ходе напряженных испытаний субмарина показала максимальную скорость в подводном положении, равную 28,1 узлам! Столь высокая расчетная скорость далее осложнила проведение ее точных замеров, обычно проводившихся с поверхности по поднятому перископу. В случае с V.80 встречное сопротивление воды на такой скорости с корнем вырвало бы любую конструкцию, возвышающуюся над рубкой, поэтому вместо перископа для контрольных замеров использовали мощный светильник, установленный в носовой части корпуса. На испытаниях в темное время суток его свет был хорошо заметен с идущего параллельным курсом торпедного катера, которые и фиксировал скорость подлодки с помощью лага.

Гитлер весьма заинтересовался субмариной нового типа. В сентябре 1942 года он принял Карла Деница, командовавшего подводным флотом Германии, и доктора Вальтера. Адмирал предложил стратегическую программу строительства подлодок с парогазовыми турбинами (XVII серия). Фюрер одобрил предложение Деница. В качестве базы для крупномасштабного развертывания строительства новых подлодок был принят вальтеровский проект «476».

В конце 1941 года заложили небольшую серию субмарин с парогазовыми турбинами типа XVIIA (5 единиц). В их конструкцию по сравнению с V.80 внесли ряд изменений. В частности, для увеличения радиуса действия предусматривалась установка вспомогательного дизеля. Это до предела сузило размеры свободных помещений: емкости с перекисью водорода и две различные энергетические установки заняли почти весь внутренний объем, что ограничило вооружение лодки всего лишь двумя носовыми 533-мм торпедными аппаратами (плюс две запасные торпеды).

Рис. 166. Первая подводная лодка с турбиной Вальтера.

Головная лодка серии (заводское обозначение V.300-I) получила военное обозначение U 791, но окончательно достроена не была. Вторая и третья серийные лодки (V.300-II и V.300-III; подтип обозначался Walter — Wa 201) были несколько усовершенствованы. Второй подтип серии XVIIA получил обозначение Wk 202. Эти две лодки под обозначениями U 794 и U 795 тоже вошли в состав кригсмарине. Все четыре достроенные лодки ходили в боевые походы, но ничем особенным себя не зарекомендовали — слишком небольшим был радиус их действия Надводное водоизмещение подлодок серии XVIIA было 236 тонн (подводное 259 тонн); длина 34 метра, ширина 3,4 метра.

Рис. 167. Подводные лодки серии XVIIA.

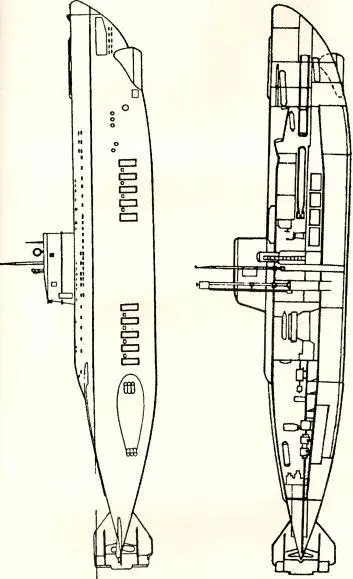

Рис. 168. Подводная лодка серии XVIIB (общий вид и вид в разрезе).

Дизель мощностью 210 л с. позволял развивать ход 9 узлов, что для данного периода составляло недопустимо малую величину. Зато парогазовая турбина мощностью 5000 л.с. сообщала лодке фантастическую подводную скорость 26 узлов! Но вот с дальностью плавания дело обстояло наоборот: за 3 с небольшим часа запас перекиси водорода кончался, лодка успевала пройти полным подводным ходом всего-навсего 80 миль. Зато на поверхности под дизелем она проходила 1840 миль. Таким образом, эти лодки действительно не имели возможности стать сколько-нибудь эффективным оружием морской войны.

Поэтому КБ Вальтера разработало более крупные лодки с увеличенной дальностью плавания — серию XVIIB. Они имели водоизмещение 312/337 тонн, длину 41,5 метра, ширина осталась прежней. Дальность плавания в надводном положении возросла до 3000 миль (на 8 узлах), в подводном положении до 114 миль на 20 узлах (на что требовалось около б часов). Хотя мощность турбины была сокращена вдвое, емкости с перекисью водорода все-равно занимали 40 кубометров внутреннего пространства. Поэтому вооружение осталось прежним: 2 торпедных аппарата, 4 торпеды. Флот выдал заказ на поставку 12 лодок этой серии, но фактически заложили только 10 единиц, из которых достроили всего три (семь разобрали на металл еще в стадии постройки).

Самым главным недостатком турбины Вальтера была ее неэкономичность — парогазовая силовая установка потребляла в 25 раз больше топлива, чем обычный дизель. Между тем в Германии существовал острый дефицит перекиси водорода, необходимой для заправки баллистических ракет V 2 и других ракетных систем армии и ВВС — по этой причине немцы не смогли позволить себе даже выпуск великолепных парогазовых торпед «Штайнваль». Наконец, конструкция лодки оказалась сложной, нетехнологичной и дорогостоящей. Поэтому, уже в ноябре 1942 года ранее одобренную Гитлером программу строительства лодок с турбинами Вальтера свернули, а предполагавшуюся закладку лодок улучшенных серий XVIIB2, В3, G и К отменили. Главную ставку теперь сделали на «электроботы» — океанские подлодки XXI серии.

Их проект разработал профессор Ольфкен (Olfken), работавший в КБ фирмы «Gluckauf». Он представил свой проект в апреле 1943 года под рабочим наименованием «Elektroboot» («Электрическая подводная лодка»). Новая лодка имела габариты и водоизмещение, сходные с большими подлодками IX серии, но обладала гораздо лучшими тактико-техническими характеристиками. Правда, надводная скорость 15,5 узлов (под дизелем) на 2–3 узла уступала практически всем подлодкам более ранней конструкции, но это не имело особого значения. Впервые полная скорость подводного хода (17,5 узлов) оказалась выше надводной. На такой скорости подлодка могла двигаться в течение 4 часов (вместо 1,5 часов со скоростью 8,5 узлов для лодок IX серии). Этого было более чем достаточно, чтобы атаковать вражеские корабли и оторваться от преследования кораблей ПЛО. Экономическим 4-х узловым ходом она могла двигаться 72 часа (либо 48 часов 6-и узловым). Таким образом, экономическим ходом «электробот» проходил 288 миль, по сравнению с 63 милями лодок IX серии. С поднятым шнорхелем (устройством для работы дизеля на перископной глубине) скорость составляла 12 узлов. В таком положении лодка XXI серии могла идти без остановки 38 суток, проходя за это время 11150 миль (20650 км). Рабочая глубина погружения новой подлодки составляла 135 метров, в то время как для остальных немецких субмарин она не превышала 100 метров. Иными словами, подлодки XXI серии стали первыми в мире субмаринами, которые в самом деле могли в течение всего боевого похода не всплывать на поверхность.
