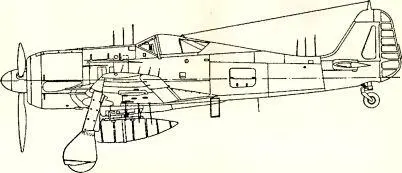

Рис. 158. Антенны радара Fug 217 (штыревой вариант) на Fw 190A-6/R11. Антенны, показанные на левом крыле, фактически находятся на правом.

Вариантом этой системы стала РЛС обзора задней полусферы — стандартный FuG 220, антенну которого дополнительно устанавливали под килем самолета (вначале его функции выполнял специальный вариант FuG 217).

На ночных истребителях Ju 88С, G и R различных модификаций устанавливали РЛС FuG 202, 212, 218, 220 и 240. Существовали различные варианты антенн однотипных радаров различных сроков выпуска. Большинство основных ночных перехватчиков Не 219 «Uhu» («Филин»), применявшихся в 1944—45 годах, оснащали теми же радарами. На многих из них устанавливали и РЛС обзора задней полусферы, а опытный Не 219V33 оснащался более прогрессивной параболической антенной внутри радиопрозрачного обтекателя.

Ночные Me 110G-4 оснащали FuG 202, 212, 220b SN-2, 221а, а также С-1. Выпущенная в 1942 году модификация G-4d/R3 получила новую РЛС FuG 227/1. Me 410A-2/Ul в разное время оборудовали FuG 101 и 216.

Менее разнообразную номенклатуру этих приборов получили основные германские одномоторные истребители второй половины войны — Fw 190.

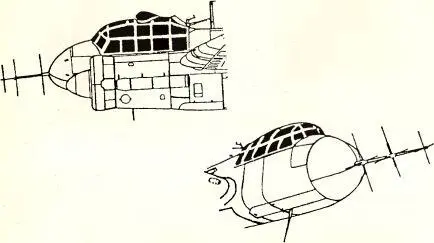

Рис. 159. Антенна радара FuG 220 типа «Утренняя звезда» на ночном истребителе Ju 88G-60.

Рис. 160. Антенна радара FuG 240 в радиопрозрачном обтекателе нa Ju 88G-6.

Различные модификации этого многоцелевого самолета в разное время оснащали РЛС FuG 215, 218 и другими, а также детекторами излучения, работавшими как дециметровом, так и в сантиметровом диапазоне. Вначале РЛС оборудовали только командирские машины, наводившие на выявленные цели своих подчиненных, затем, с ростом объемов ежемесячного выпуска радаров, последние устанавливали уже на все самолеты авиагрупп ночных истребителей. Набор Rustsatz 11, разработанный для Fw 190А-6, предусматривал установку радиолокатора FuG 217J-2 «Neptun».

Вариант этой системы для Fw 190А-8, запланированный для полетов в трудных погодных условиях, и разрабатывавшийся в 1945 году предусматривал также установку новейшего радиоприцела FuG 125 «Hermine».

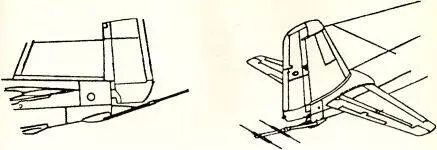

Рис. 161. Антенна РЛС обзора задней полусферы.

Более легкие «ночники» Bf 109G-6/N, появившиеся в 1944 году; радарами серийно не оснащали; они располагали только уже упоминавшимся детектором излучения РЛС английских самолетов FuG 350ZC «Naxos». Это объяснялось тем, что тяжелые радары с развитыми антеннами без обтекателей существенно снижали летные данные машин — то, что было приемлемо для громоздких двухмоторных перехватчиков с мощным бортовым вооружением, не подходило для одномоторных самолетов. Кроме того, существовавшая тогда техника предусматривала наличие второго члена экипажа — оператора РЛС, который следил за экраном и «наводил» пилота на цель командами. Считалось, что один летчик не в состоянии следить за данными радара и управлять машиной. И действительно, количество созданных во всех странах за годы войны одноместных самолетов, оснащенных локаторами, достаточно мало (впоследствии подобная проблема возникла при разработке одноместных ударных вертолетов).

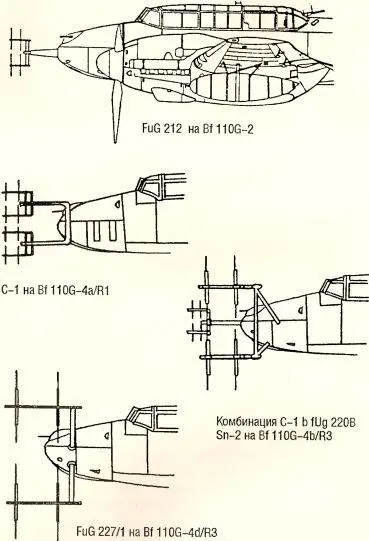

Рис. 162. Установка радаров на ночных истребителях Bf 110G.

Рис. 163. Комбинация С-1 и FuG 220 SN-2 на Не 219A-5/R1.

Реактивные ночные истребители Ar 234C-3/N должны были оборудоваться РЛС FuG 218 «Neptun V». Перспективные Ar 234С-7 и Р предполагалось оснащать радарами FuG 245 «Bremen О», параболические антенны которых размещались под радиопрозрачными обтекателями.

Me 262B-la/Ul оснащали радарами FuG 202 и FuG 218 «Neptun V».

Разрабатывавшийся в самом конце войны Me 262В 2а должен был получить FuG 240 «Berlin» с антеннами «утренняя звезда», в комплекте с детектором FuG 350ZC. Прочие, довольно многочисленные образцы ночных истребителей ВВС Германии, как правило, оснащались примерно такими же наборами РЛС-оборудования, как и приведенные выше.

Поисковые противокорабельные радары первыми начали устанавливаться на тяжелых четырехмоторных дальних бомбардировщиках Fw 200 «Condor» (модификация С-4). Начало их применения относится к февралю 1942 года. Вначале использовалась РЛС «Rostock», затем ее сменила FuG 200 «Hohentwil» с радиусом действия около 1,5 км. Использование локаторов позволяло «Кондорам» проводить бомбометание «вслепую», из облачности (это давало возможность самолетам оставаться скрытыми от глаз расчетов зенитных орудий). На некоторых машинах ставили сразу оба радара («Росток» имел большую дальность действия). Внешне они различались способом установки антенн. У FuG 200 антенны монтировались в трех точках в носовой части фюзеляжа, у FuG 217 — на верхних поверхностях плоскостей.

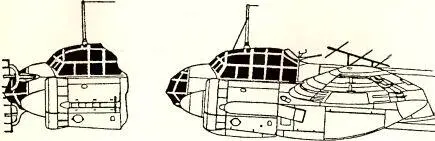

Рис. 164. Вариант размещения РЛС FuG 200 (слева) и Fug 217 (справа) на бомбардировщиках Ju 88A-6U.

С 1943 года «Кондоры», оперировавшие против союзных конвоев в Атлантике, стали использовать тактику радиолокационного поиска цели. В районе ее предполагаемого местонахождения четверка самолетов выстраивалась фронтом и, описывая широкий круг, осматривала горизонт с помощью локаторов. Первый «Фокке-Вульф», обнаруживший цель, наводил остальные машины.

FuG 200 и 217 устанавливали на всех типах дальних морских бомбардировщиков, разведчиков и торпедоносцев, в том числе и на более легких двухмоторных машинах (например, на морских разведчиках-торпедоносцах Me 410В-5/В-6). Морские варианты стандартных средних бомбардировщиков люфтваффе Do 217 и Ju 88/188 также оснащались радарами этих типов.

Не менее активно немцы разрабатывали радары для системы ПВО (наземного базирования). Первые РЛС были приняты на вооружение еще в 1940 году, а к концу второй мировой войны зенитчики располагали 15 образцами этих устройств, обозначавшихся индексом FuMo (Funkmessortung — буквально «Радиоопределитель местоположения»). Первым из них стало достаточно примитивное панорамное устройство раннего обнаружения FuMo 36 «Freyz» (Al).

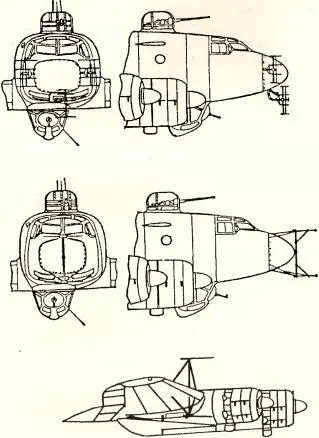

Рис. 165. Антенны PЛC на морском бомбардировщике Fw 20 C-4 (сверху FuG 200, снизу FuG 217).
